Name: crna 4-polni 16 mm² 25 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD21542EP51
Brand: Siemens
SKU: 1701684
Availability: BackOrder

Okretni prekidač u sivoj boji s tri pozicije. Gornja strana prikazuje četiri zelene priključne stezaljke. Pogodan za električne sklopne primjene.

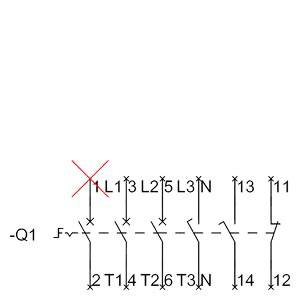

Električna shema s simbolom greške na liniji L1. Linije L1, L2, L3 označene poprečnim poveznicama. Prikazan strujni krug Q1.

Tehnički nacrt prekidača s postraničnim i čeonim pogledom. Naznačene mjere i proporcije. Vidljive glavne značajke prekidača.

1/3

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

25 A

Vrsta kontakta

1 zatvarač

1 otvarač

Pogonski napon (detalji)

690 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,25.11.

Broj

kom. - zaliha Njemačka

Ukupno (81,99 € / komad)

81,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Boja pogona: crna
Veličina rasklopnog rastavljača: 2
Gubitak snage: 4,4 W

Vrsta kontakta: 1 zatvarač
1 otvarač

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Boja: crna

Poprečni presjek: 16 mm²

Broj polova: 4

dim.: (Š x V x D) 67 x 84 x 116.5 mm

Nazivna struja: 25 A

Nazivna struja - zaokružena: 25 A

Izvedba: Glavni prekidač

Širina: 67 mm

Visina: 84 mm

Dubina: 116.5 mm

: 8 kW

: 1

: 1

: 25 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1701684 crna 4-polni 16 mm² 25 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD21542EP51

Upute za rad i sigurnost

Upute za rad i sigurnost 1701684 crna 4-polni 16 mm² 25 A 1 zatvarač, 1 otvarač 690 V/AC Siemens 3LD21542EP51

Opis

SENTRON, 3LD prekidač prekidača, glavni prekidač, 4-polni, Iu: 25 A, radna snaga / na AC-23 A na 400V: 9,5 kW, prednji montirani, 1Ö, 1S, rotacijski pogon, crna, središnja montaža 22,5mm ručke i 3LD prekidač za nuždu kao prekidač za sigurno spajanje tereta u širokom rasponu okruženja. Primjena 3LD razdjelnika napajanja je raznovrsna. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD su se dokazali na mnogim područjima, posebno u strojevima za preradu i preradu mehaničkih i transportnih inženjeringa, u kemijskoj industriji ili u industriji hrane i pića. Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrana i primjenjiva u svijetu zahvaljujući međunarodnim odobrenjima IEC, UL i brodogradnji. 3. Stupanj zaštite do IP 65 sa zatvorenim kućištem za vanjske primjene. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 250 A zbog blokade rotacijskog pogona. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
