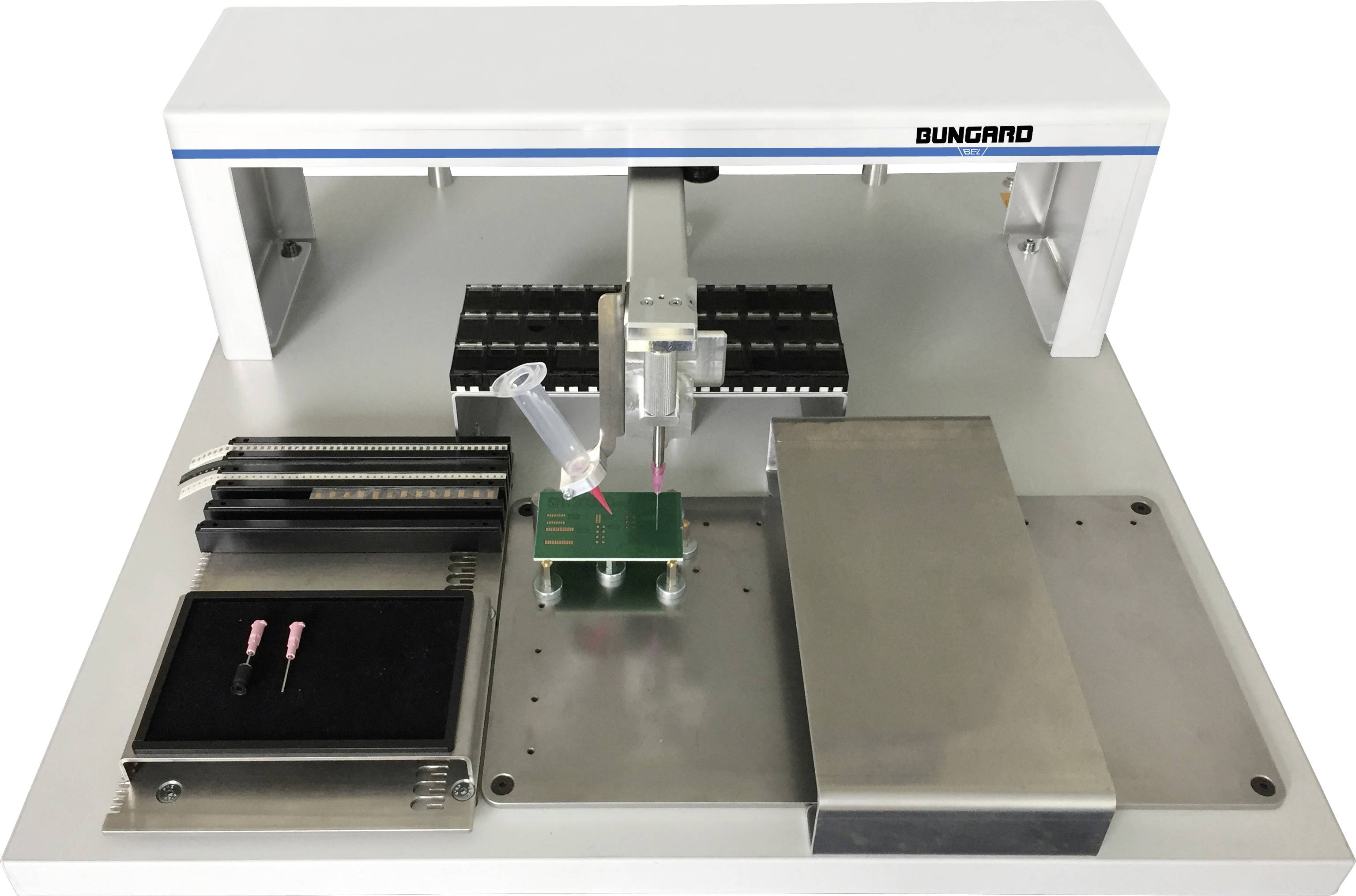

Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna ploča 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
montažna ploča
Radni napon
240 V/AC
Težina
15000 g
Dužina
600 mm
Širina
600 mm
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
6.399,00 €
3
2% = 156,14 €
6.242,86 €
5
3% = 218,21 €
6.180,79 €
10
4% = 259,80 €
6.139,20 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (6.399,00 € / komad)
6.399,00 €
plus 62,50 €
sa PDV-om
Istaknuti proizvodi i detalji
Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna ploča 1 St.
- Manipulator za sastavljanje SMD komponenti
- Glatko pokretni XY portal s glavom za postavljanje u Z-osi
- S fleksibilnim držačem magnetske ploče, osloncem za ruku
- Držaljka s 5 uvlakača trake i univerzalnim nosačem komponenti
- Stalak sa 36 posuda i vakuum pumpom
- Kućište i oslonac za dlanove praškasto obojeni u svijetlo sivoj boji 7035
Više informacija
Tehnički podaci
- Kapacitet smještaja: cca. 200-500 SMD-ova/sat
- Površina za montažu: 270 x 170 mm
- Z-hod glave za postavljanje: 25 mm
- Kut rotacije: 0 - 360 stupnjeva
- Osnovni komplet Može se uvući 5 remena (opcionalno korištenje dodatnih šina maks. 19 x 8 mm)
- Rasuta roba: Stalak s maks. 36 kontejnera
- Raspon: 0402 - 70x70mm
- Maks. visina komponente: 20 mm
- min. Veličina PCB-a: 8 x 8 mm
- Maks. Debljina PCB-a: 10 mm
- Maks. slobodna visina ispod LP-a: 18 mm
- maks. Veličina PCB-a: 340 x 170 mm
- Vlažnost: 50-75%
- Radna temperatura: 15-30°C
- Razina buke: 50-70 dB
- Vrsta proizvoda
montažna ploča
- Radni napon
240 V/AC
- Težina
15000 g
- Dužina
600 mm
- Širina
600 mm
- Visina
200 mm
- Sadržaj
1 St.
- Tip
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- RoHS-konforno
Da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna ploča 1 St.
Opis
Manipulator za izradu prototipova i malih serija. Patentirana glava za prihvat i postavljanje omogućuje praktično rukovanje SMD komponentama. Modularni sustav može se konfigurirati za bilo koju primjenu. Sustav provodi cijeli proces od nanošenja paste za lemljenje ili ljepila do sastavljanja različitih komponenti. Glatko vođenje glave za postavljanje pomaže u preciznom postavljanju SMD-ova
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dozirni uređaj
- Manipulator se može proširiti u dozator pomoću kompresora i ručnog dozatora. Osim paste za lemljenje i ljepila, mogu se dozirati i drugi mediji.
- Dodavač komponenti
- Komponente se mogu dostaviti sustavu za obradu i u obliku trake i kao rasuti materijal.
- Uvlakač trake
- Dodavači traka mogu pohraniti standardne komponente u velikim količinama na radnom mjestu. Kada se ukloni zaštitna traka, traka se automatski pomiče naprijed i komponente koje treba obraditi postaju izložene.
- Dozator laboratorijskog remena
- Laboratorijski dozator trake može se koristiti za obradu dijelova trake potrebnih za proizvodnju. Pojedinačne komponente mogu se izravno ukloniti s trake, što eliminira potrebu za njihovim premještanjem u rasute spremnike.
- Kontejner za rasuti teret
- Spremnik za rasuti materijal opskrbljuje manipulator kondenzatorima, otpornicima i integriranim krugovima.
- Priključak za kameru
- Pomoću kamere koja se može izravno prilagoditi glavi za postavljanje, cijeli proces postavljanja, od uzimanja do postavljanja komponente, može se uvećano prikazati na monitoru.
