Name: Bungard SMT 3000 ECO Plus montažna ploča 1 St.
Brand: Bungard
SKU: 3417729
Availability: BackOrder

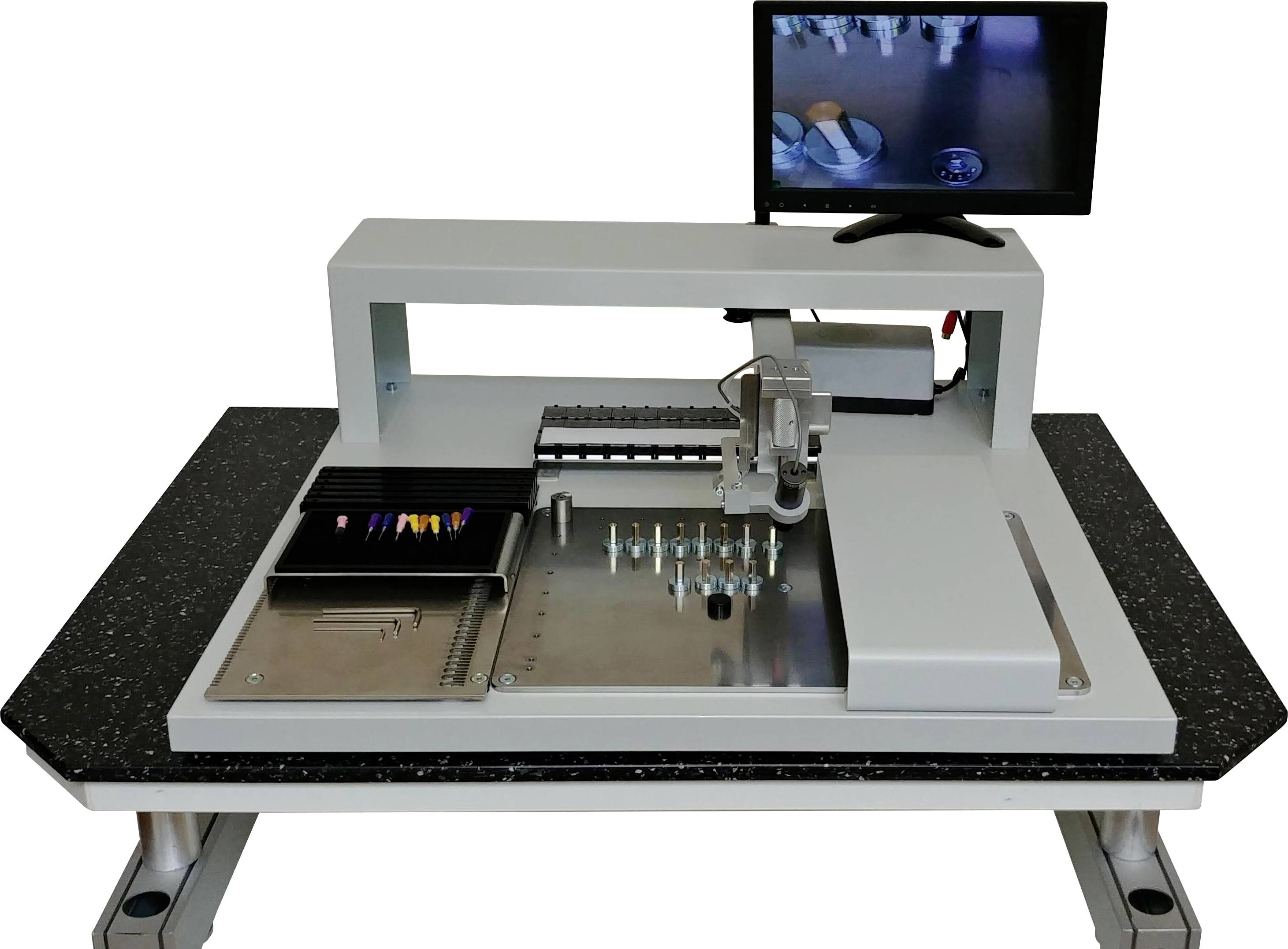

Stroj na stolu za laboratorijsku automatizaciju. Zaslon prikazuje bliska snimak uzoraka. Pogodan za precizne znanstvene zadatke.

Vrsta proizvoda

montažna ploča

Radni napon

240 V/AC

Težina

15000 g

Dužina

600 mm

Širina

600 mm

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (9.059,00 € / komad)

9.059,00 €

plus 62,50 €

uklj. PDV

Maksimalna naknada za glomaznu robu

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bungard SMT 3000 ECO Plus montažna ploča 1 St.

Manipulator za sastavljanje SMD komponenti
Glatko pokretni XY portal s glavom za postavljanje u Z-osi
S fleksibilnim držačem magnetske ploče, osloncem za ruku
Držaljka s 5 uvlakača trake i univerzalnim nosačem komponenti
Stalak sa 36 posuda i vakuum pumpom
Kućište i oslonac za dlanove praškasto obojeni u svijetlo sivoj boji 7035

Više informacija

Tehnički podaci

Kapacitet smještaja: cca. 200-500 SMD-ova/sat
Površina za montažu: 270 x 170 mm
Z-hod glave za postavljanje: 25 mm
Kut rotacije: 0 - 360 stupnjeva
Osnovni komplet Može se uvući 5 remena (opcionalno korištenje dodatnih šina maks. 19 x 8 mm)
Rasuta roba: Stalak s maks. 36 kontejnera
Raspon: 0402 - 70x70mm
Maks. visina komponente: 20 mm
min. Veličina PCB-a: 8 x 8 mm
Maks. Debljina PCB-a: 10 mm
Maks. slobodna visina ispod LP-a: 18 mm
maks. Veličina PCB-a: 340 x 170 mm
Vlažnost: 50-75%
Radna temperatura: 15-30°C
Razina buke: 50-70 dB

Vrsta proizvoda: montažna ploča

Radni napon: 240 V/AC

Težina: 15000 g

Dužina: 600 mm

Širina: 600 mm

Visina: 200 mm

Sadržaj: 1 St.

Tip: SMT 3000 ECO Plus

RoHS-konforno: Da

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3417729 Bungard SMT 3000 ECO Plus montažna ploča 1 St.

Opis

Manipulator za izradu prototipova i malih serija. Patentirana glava za prihvat i postavljanje omogućuje praktično rukovanje SMD komponentama. Modularni sustav može se konfigurirati za bilo koju primjenu. Sustav provodi cijeli proces od nanošenja paste za lemljenje ili ljepila do sastavljanja različitih komponenti. Glatko vođenje glave za postavljanje pomaže u preciznom postavljanju SMD-ova

Ovaj tekst je strojno preveden.

Izvedba

Dozirni uređaj
Manipulator se može proširiti u dozator pomoću kompresora i ručnog dozatora. Osim paste za lemljenje i ljepila, mogu se dozirati i drugi mediji.
Dodavač komponenti
Komponente se mogu dostaviti sustavu za obradu i u obliku trake i kao rasuti materijal.
Uvlakač trake
Dodavači traka mogu pohraniti standardne komponente u velikim količinama na radnom mjestu. Kada se ukloni zaštitna traka, traka se automatski pomiče naprijed i komponente koje treba obraditi postaju izložene.
Dozator laboratorijskog remena
Laboratorijski dozator trake može se koristiti za obradu dijelova trake potrebnih za proizvodnju. Pojedinačne komponente mogu se izravno ukloniti s trake, što eliminira potrebu za njihovim premještanjem u rasute spremnike.
Kontejner za rasuti teret
Spremnik za rasuti materijal opskrbljuje manipulator kondenzatorima, otpornicima i integriranim krugovima.
Priključak za kameru
Pomoću kamere koja se može izravno prilagoditi glavi za postavljanje, cijeli proces postavljanja, od uzimanja do postavljanja komponente, može se uvećano prikazati na monitoru.
