Kupi Bosch Professional D-Tect 200 C

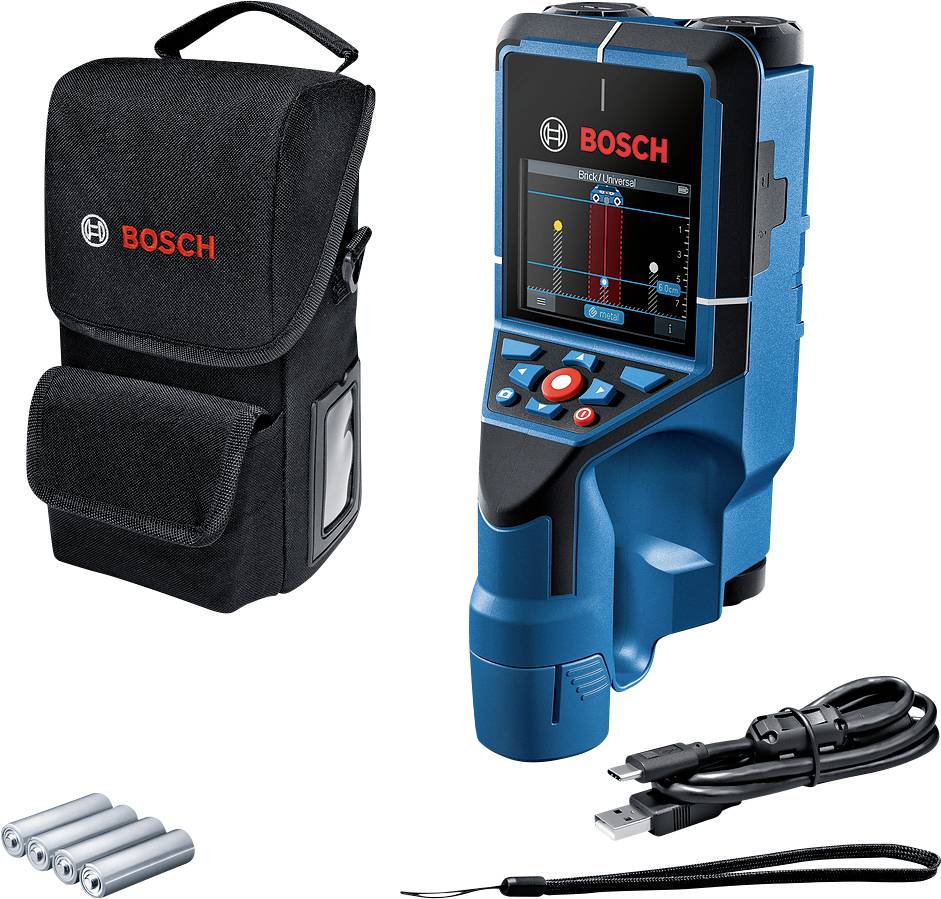

Boschov uređaj za lociranje i oprema: Uređaj za pronalaženje metala i elektrovodova, uključujući torbicu, baterije, USB kabel i remen.

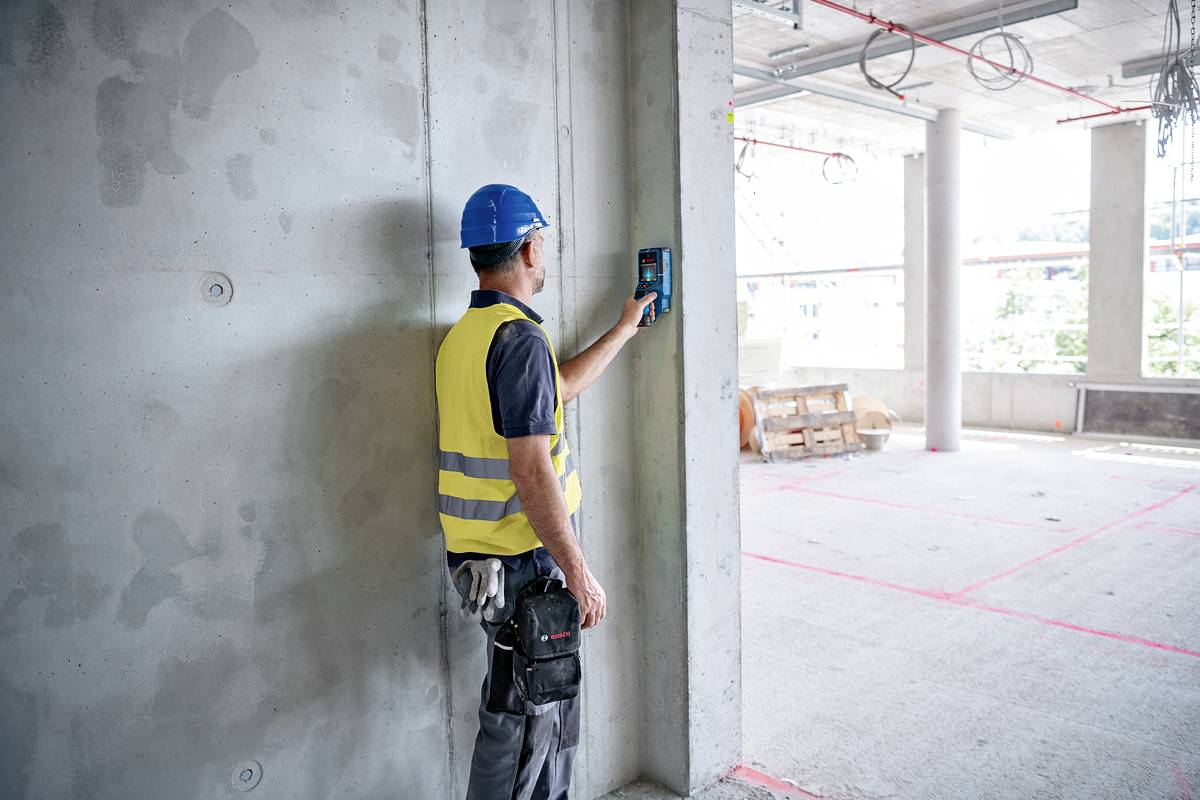

Građevinski radnik u zaštitnoj kacigi i reflektirajućem sigurnosnom prsluku mjeri zid nedovršene zgrade pomoću uređaja. Okolina prikazuje nedovršenu građevinu.

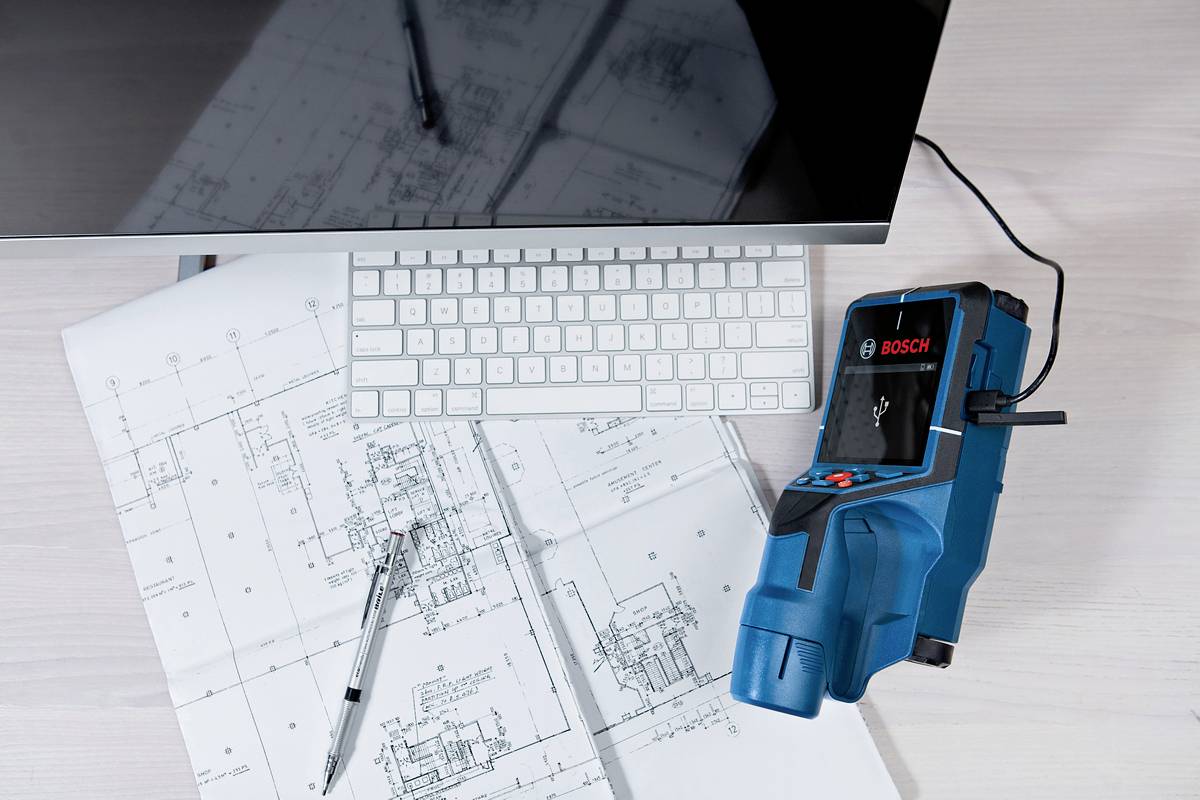

Tipkovnica, zaslon računala, građevinski nacrti i plavo Boschovo mjerno uređenje leže na stolu. Olovka leži na nacrtima.

Muškarac koristi digitalni mjerni uređaj na pločicama zida. Na stolu se nalaze alati koji se koriste za građevinske radove.

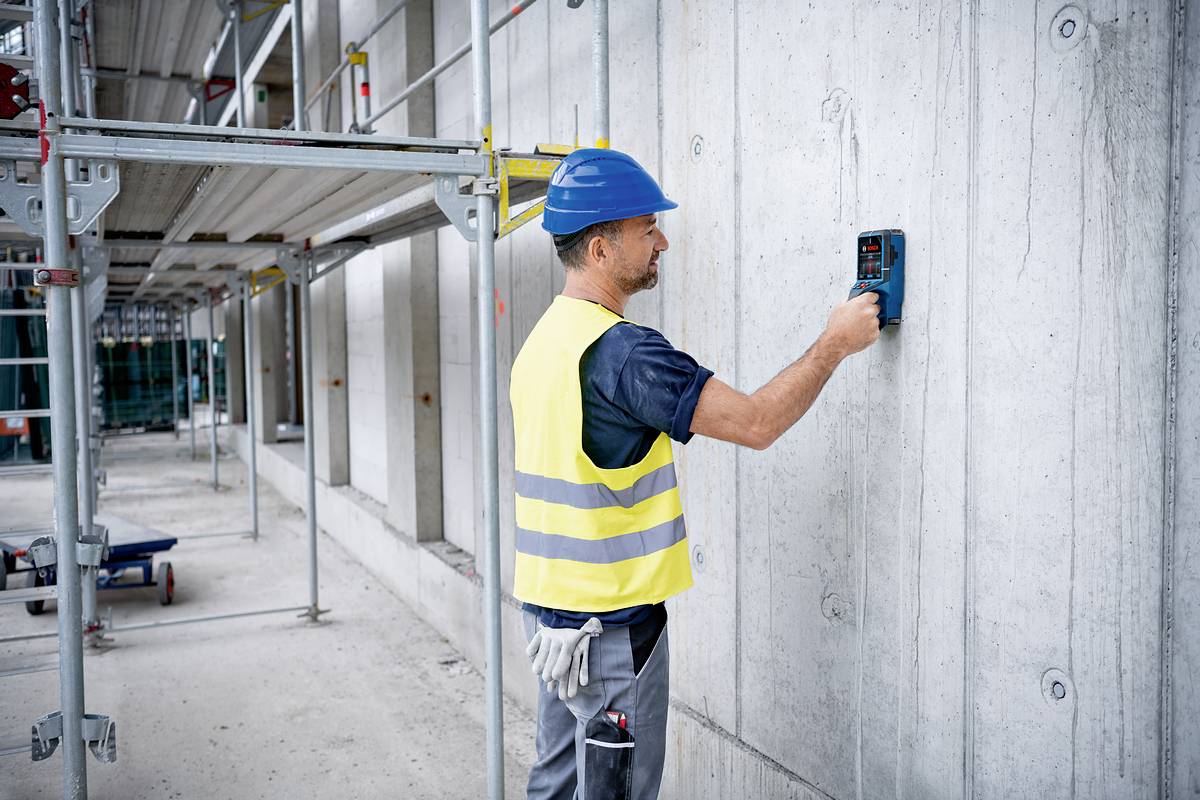

Radnik u građevinarstvu u žutom reflektirajućem prsluku i plavoj zaštitnoj kacigi koristi mjerni uređaj na betonskom zidu na gradilištu s postavljen(im) scaffoldingom/skeletom.

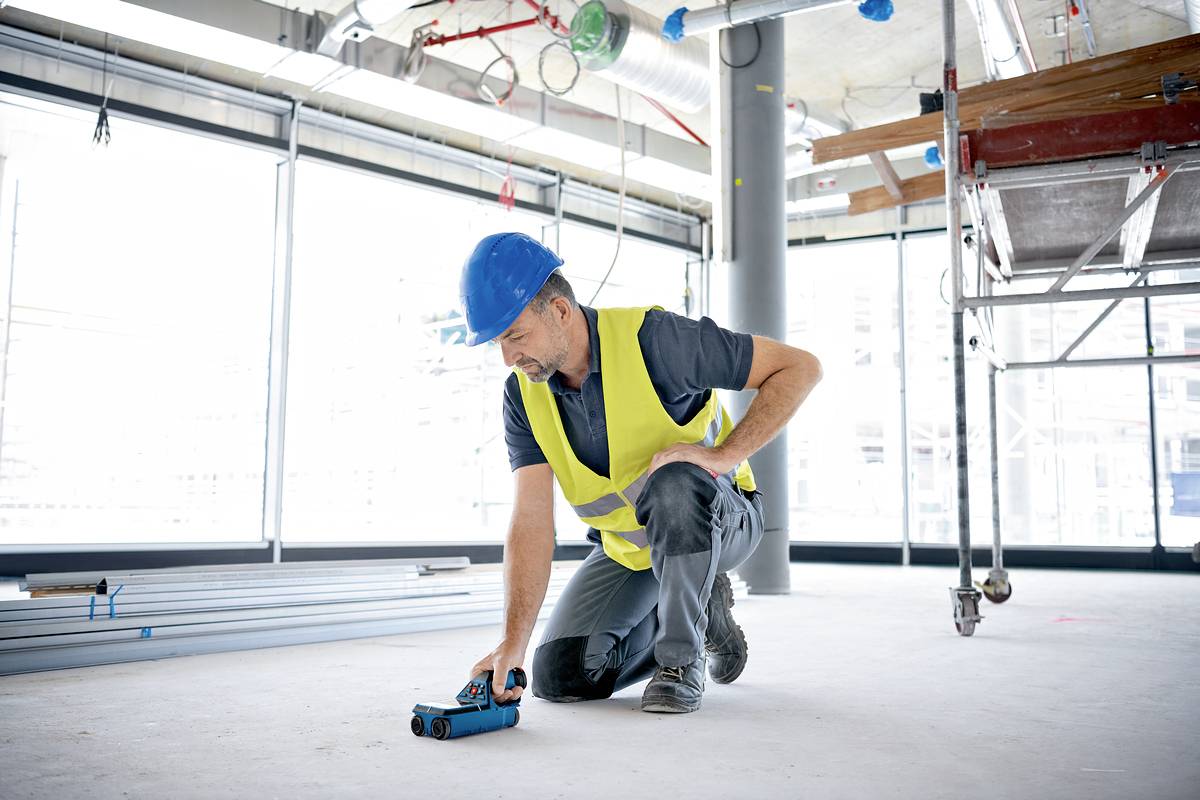

Radnik u građevinarstvu s helmom i sigurnosnim prslukom klečи na gradilištu i koristi mjerni uređaj na tlu. U pozadini se nalaze građevinski materijali.

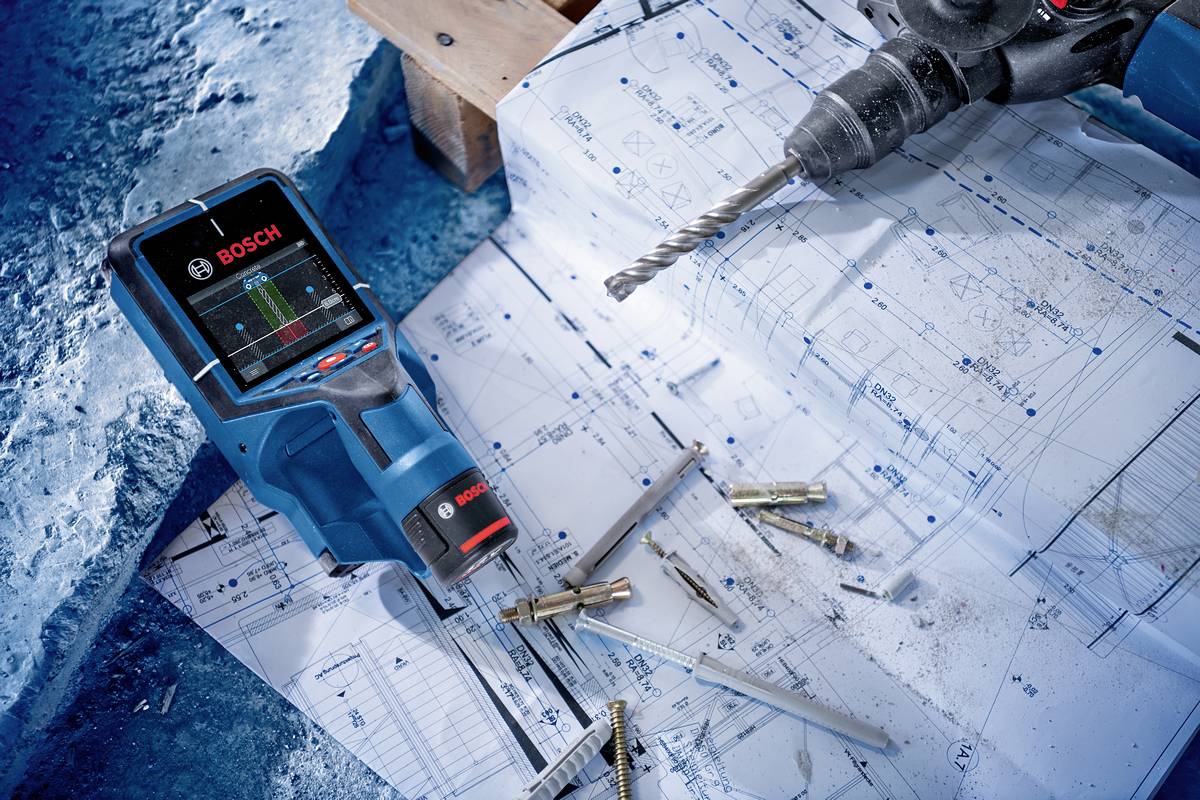

Elektronički mjerni uređaj i bušilica leže na građevinskim nacrtima. Uređaj prikazuje mjerne podatke. Okolina podsjeća na gradilište.

1/7

Dostava uto, 22.9.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (889,00 € / komad)

889,00 €

sa PDV-om

samo 48,15 €

Dostupno još samo 2 kom. - zaliha Njemačka

Obrazac za prijavu nezakonitog sadržaja

Bosch Professional uređaj za pračenje D-Tect 200 C 0601081600 Dubina lokaliziraja (maks.) 200 mm

Istaknuti proizvodi i detalji

Dubina lokaliziraja (maks.) 200 mm

Tehnički podaci

Vrsta proizvoda: uređaj za pračenje

Dubina lokaliziraja (maks.): 200 mm

Točnost (+/-): 5 mm

Pogodno za: željezni metal
drvo
plastika
obojeni metali
vodovi napona

Dubina lokaliziraja (Drvo): 38 mm

Dubina lokaliziraja (metali s udijelom željeza): 200 mm

Dubina lokaliziraja (metali bez udijela željeza): 80 mm

Dubina lokaliziraja (Plastika): 80 mm

Vrsta upozorenja: optički

dim.: (D x Š x V) 23.1 x 10.6 x 11.2 cm

Dužina: 23.1 cm

Širina: 10.6 cm

Visina: 11.2 cm

Težina: 700 g

Težina, napomena: bez akumulator A/Baterija

Verzija (Bosch): bosch professional (plava)

UKCA: nije bitno

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2373028 Bosch Professional D-Tect 200 C

Uvjeti garancije

Uvjeti garancije 2373028 Bosch Professional D-Tect 200 C

Opis

Zidni skener za jedinstvene rezultate: visoke performanse i jednostavna dokumentacija

Ovaj tekst je strojno preveden.

Izvedba

Predmeti koji se mogu otkriti: magnetski metali (npr. Željezo), nemagnetski metali (npr. Bakar), vodovi pod naponom, neživi vodovi, plastične cijevi, plastične cijevi koje nose vodu, drvene podkonstrukcije
Vrste zidova: opeka, univerzalni beton, površinsko grijanje suhozidom, mladi beton, izdužena cigla, vertikalno perforirana opeka
Dodatne funkcije: mjesto curenja, mjerenje udaljenosti
Bosch radarska tehnologija i moderno korisničko sučelje za preciznost, veću sigurnost i jasno mapiranje lociranih objekata
Fleksibilnost kroz više pogleda nudi najbolje rezultate u najrazličitijim situacijama
Funkcija snimke zaslona omogućuje brzo i jednostavno dokumentiranje; Snimke zaslona možete preuzeti putem USB-C ™ priključka i utora za SD karticu.

Isporuka uključuje

Uređaj za lociranje D-Tect 200 C
4 x 1,5 V LR6 baterije (AA)
Adapter za bateriju
Vrpca za nošenje oko ruke
Torbica
USB-C ™ kabel
