Name: Bender W15BS B98080065 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.
Brand: Bender
SKU: 2372869
Availability: InStock

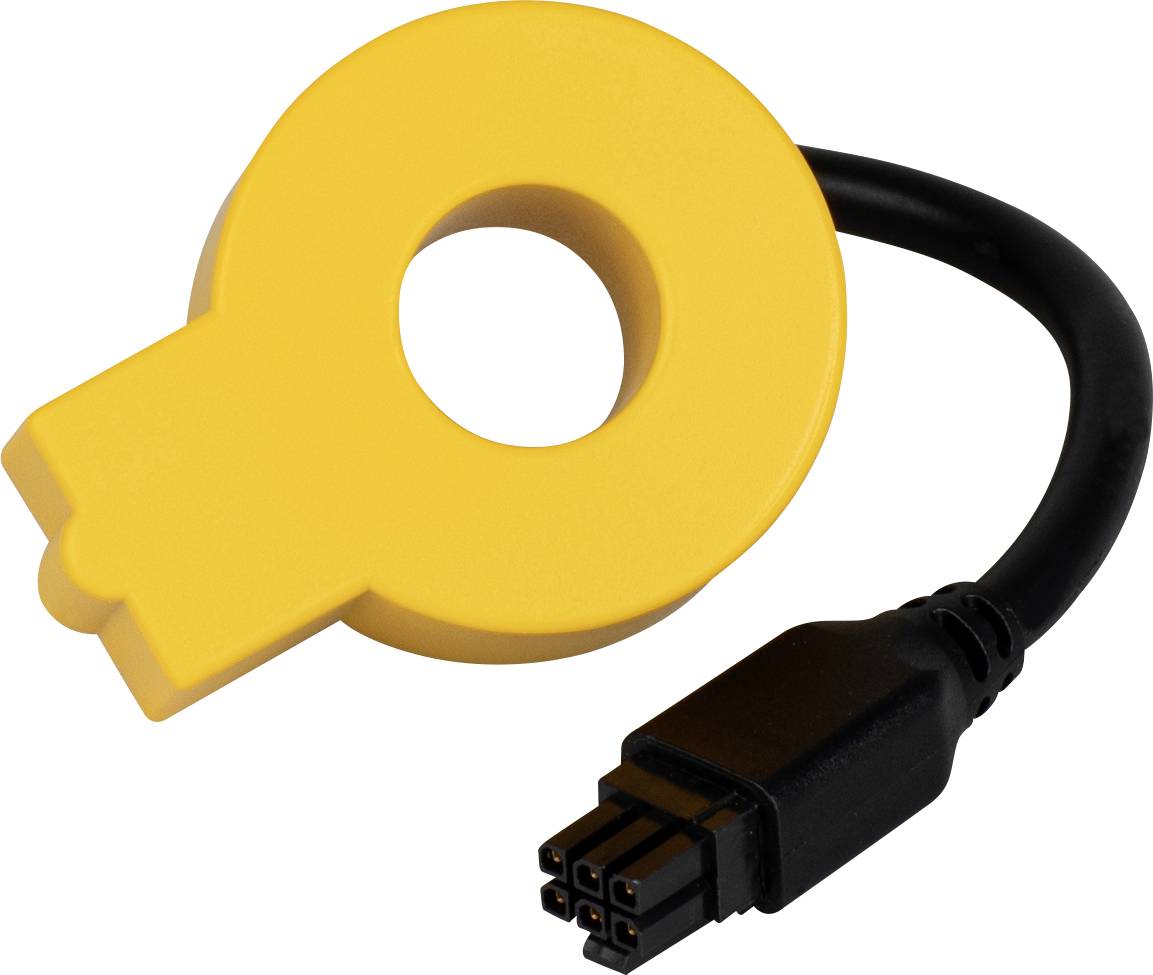

Žuti prstenasti transformator jezgre s crnim kabelom, korišten za mjerenje struje u električnim instalacijama.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

4 kom. - zaliha Njemačka (Samo dok traju zalihe)

Broj

kom. - zaliha Njemačka

Ukupno (61,99 € / komad)

61,99 €

uklj. PDV

samo 5,64 €

Dostupno još samo 4 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bender W15BS mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Ulazna struja 48 A
Ø provoda vodiča 15 mm

Tehnički podaci

Definicije:
Izolirani primarni vodič za nazivni napon: (IC1)
Ulaz kabela pretvarača na primarnoj strani: (IC2)
Mjerni krug; Pretvarač na sekundarnoj strani: (IC3)
Mjerni krug priključnog kabela: (IC4)
Radna nadmorska visina: (≤ 5000 m) ≤ 2000 m
Nazivni napon: (300 V) 600 V
Kategorija prenapona: III
Nazivni impulsni napon:
IC1 / IC2: (4 kV) 6 kV
IC1 / IC3: (6 kV) 8 kV
IC2 / IC3: (4 kV) 6 kV
IC4: 4 kV
Nazivni napon izolacije
IC1 / IC2: (300 V) 600 V
IC2 / IC3: (300 V) 600 V
IC4: 300 V
Stupanj onečišćenja izvan: 3
Sigurno odvajanje (dvostruka izolacija) između
IC1 / IC3: (OVC III / 300 V) OVC III / 600 V
Mjerni krug strujnog transformatora
Nazivna struja opterećenja: 48 A.
Primarna nazivna diferencijalna struja: 1000 mA
Nazivna toplinska zaostala struja Icth: 48 A
Nazivna toplinska kratkotrajna struja Ith: 2400 A
Nazivna vršna struja Idyn: 6000 A
Radna temperatura: -30… + 80 ° C
Temperatura u kabelskom kanalu: max 100 ° C
Priključni kabel sa 6-polnim utičnim spojem
Duljina kabela: 1470 mm
Priključni kabel: UL Style 2464
Vanjski promjer crte (Da): tip 5 mm
Radijus savijanja jednom: 8x Da, nekoliko puta 15x Da
Stupanj zaštite (DIN EN 60529): IP54
Priključak klase zaštite (DIN EN 60529): IP20
Pričvršćivanje: kabelske vezice

Vrsta proizvoda: mjerni transformator

Primarna struja: 48 A

Ø provoda vodiča: 15 mm

Tip: W15BS

dim.: (D x Š x V) 23 x 41 x 52 mm

Ulazna struja: 48 A

Kategorija mjerenja: CAT III

Širina: 41 mm

Visina: 52 mm

Dužina: 23 mm

Varijante(Sve stavke su s uklj. PDV-om)

Ø provoda vodiča

Primarna struja

Bender W15BS B98080065 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Kataloški br.:2372869

Dostava čet,29.10.

4 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

15 mm

48 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

61,99 €^*

Bender CTAC20 B98110005 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20 x 20 mm Ø provoda vodiča:20 mm 1 St.

Kataloški br.:2372855

Dostava čet,29.10.

11 kom. - zaliha NjemačkaConrad Electronic

20 mm

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Bender CTAC35 B98110007 mjerni transformator Primarna struja 125 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):35 x 35 mm Ø provoda vodiča:35 mm 1 St.

Kataloški br.:2372856

Dostava čet,29.10.

5 kom. - zaliha NjemačkaConrad Electronic

35 mm

125 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

Bender CTAC60 B98110017 mjerni transformator Primarna struja 250 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):60 x 60 mm Ø provoda vodiča:60 mm 1 St.

Kataloški br.:2372857

Dostava čet,29.10.

3 kom. - zaliha NjemačkaConrad Electronic

60 mm

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

169,99 €^*

Bender CTUB101-CTBC35 B78120012 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.

Kataloški br.:2372853

Dostava pon,30.11.

Conrad Electronic

35 mm

125 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Bender CTUB101-CTBC60 mjerni transformator Primarna struja 250 A Ø provoda vodiča:60 mm 1 St.

Kataloški br.:2372854

Dostava pon,30.11.

Conrad Electronic

60 mm

250 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Bender W15BS-02 B98080067 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Kataloški br.:2372870

Dostava čet,29.10.

1 kom. - zaliha NjemačkaConrad Electronic

15 mm

48 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

73,99 €^*

Bender CTUB101-CTBC20 mjerni transformator Primarna struja 63 A Ø provoda vodiča:20 mm 1 St.

Kataloški br.:2372852

Nije dostupno

Conrad Electronic

20 mm

63 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2372869 Bender W15BS B98080065 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2372869 Bender W15BS B98080065 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Opis

Mjerni strujni transformatori serije W15BS mjerni su strujni transformatori koji bilježe izmjenične i istosmjerne zaostale struje. Snimljene struje ocjenjuju uređaji za procjenu spojeni preko spojne linije pretvarača. Veza s odgovarajućim
Uređaji se odvijaju putem šestožilnog kabela. Mogu se koristiti u DC, AC i 3 (N) AC sustavima.
Mjerni strujni transformatori imaju integriranu mu-metalnu zaštitu za izbjegavanje smetnji od vanjskih magnetskih polja.

Predviđeno korištenje
Mjerni strujni transformatori W15BS prikladni su za mjerenje zaostale struje osjetljive na izmjeničnu / istosmjernu struju u mrežama napajanja do nazivnog napona od 600 V i nazivne struje od 48 A, gdje se zbog postojećih pretvarača mogu pojaviti istosmjerne zaostale struje. Nazivna diferencijalna struja je 1000 mA.
Kao primarni vodič mora se koristiti kabel koji barem zadovoljava uvjete za osnovnu izolaciju u odnosu na područje primjene.
