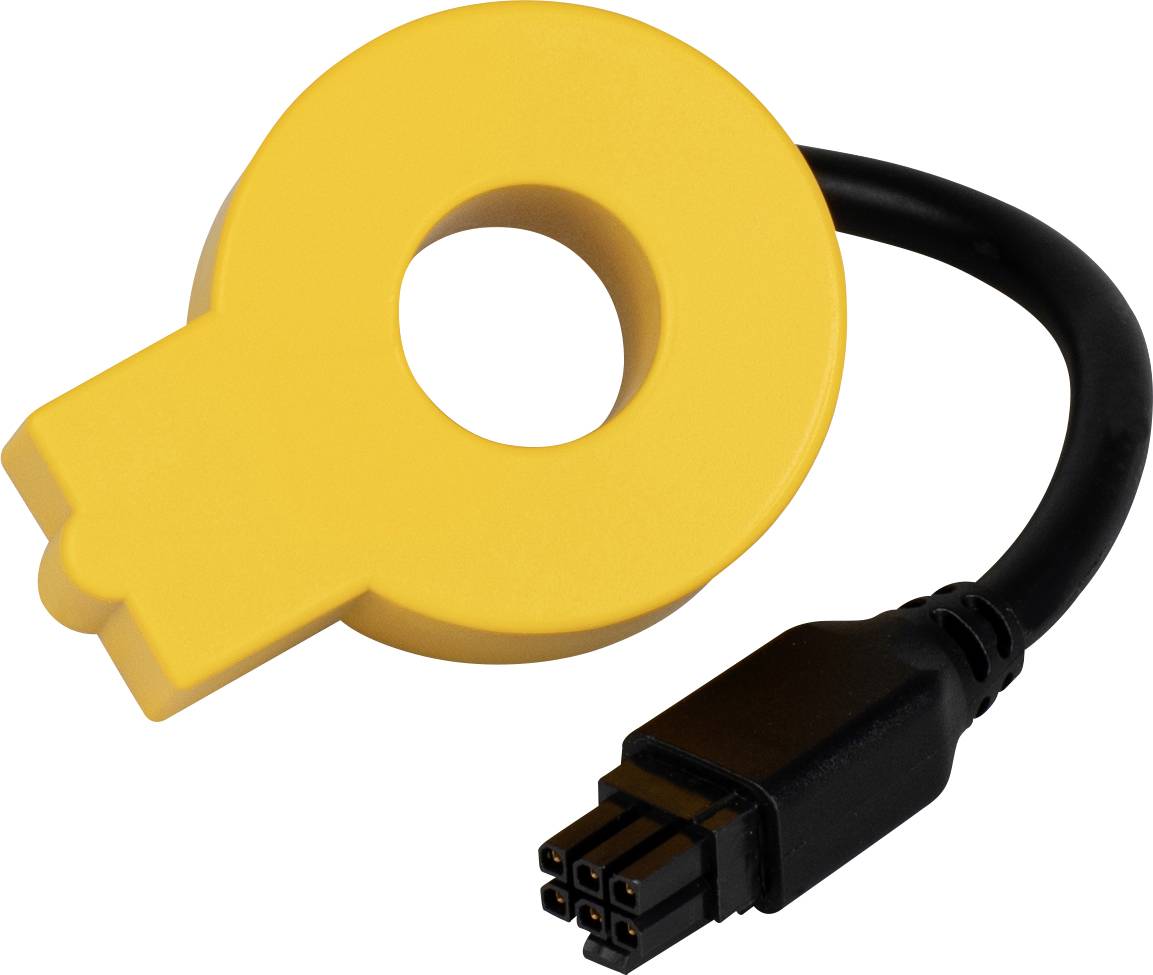

Bender W15BS-02 B98080067 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (85,99 € / komad)
85,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bender W15BS-02 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.
- Ø provoda vodiča 15 mm
Tehnički podaci
- Definicije:
- Izolirani primarni vodič za nazivni napon: (IC1)
- Ulaz kabela pretvarača na primarnoj strani: (IC2)
- Mjerni krug; Pretvarač na sekundarnoj strani: (IC3)
- Mjerni krug priključnog kabela: (IC4)
- Radna nadmorska visina: (≤ 5000 m) ≤ 2000 m
- Nazivni napon: (300 V) 600 V
- Kategorija prenapona: III
- Nazivni impulsni napon:
- IC1 / IC2: (4 kV) 6 kV
- IC1 / IC3: (6 kV) 8 kV
- IC2 / IC3: (4 kV) 6 kV
- IC4: 4 kV
- Nazivni napon izolacije
- IC1 / IC2: (300 V) 600 V
- IC2 / IC3: (300 V) 600 V
- IC4: 300 V
- Stupanj onečišćenja izvan: 3
- Sigurno odvajanje (dvostruka izolacija) između
- IC1 / IC3: (OVC III / 300 V) OVC III / 600 V
- Mjerni krug strujnog transformatora
- Nazivna struja opterećenja: 48 A.
- Primarna nazivna diferencijalna struja: 1000 mA
- Nazivna toplinska zaostala struja Icth: 48 A
- Nazivna toplinska kratkotrajna struja Ith: 2400 A
- Nazivna vršna struja Idyn: 6000 A
- Radna temperatura: -30… + 80 ° C
- Temperatura u kabelskom kanalu: max 100 ° C
- Priključni kabel sa 6-polnim utičnim spojem
- Duljina kabela: 180 mm
- Priključni kabel: UL Style 2464
- Vanjski promjer crte (Da): tip 5 mm
- Radijus savijanja jednom: 8x Da, nekoliko puta 15x Da
- Stupanj zaštite (DIN EN 60529): IP54
- Priključak klase zaštite (DIN EN 60529): IP20
- Pričvršćivanje: kabelske vezice
- Vrsta proizvoda
mjerni transformator
- Primarna struja
48 A
- Ø provoda vodiča
15 mm
- Tip
W15BS-02
- dim.
(D x Š x V) 23 x 41 x 52 mm
- Širina
41 mm
- Visina
52 mm
- Dužina
23 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372870 Bender W15BS-02 B98080067 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2372870 Bender W15BS-02 B98080067 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.
Opis
Mjerni strujni transformatori serije W15BS mjerni su strujni transformatori koji bilježe izmjenične i istosmjerne zaostale struje. Snimljene struje ocjenjuju uređaji za procjenu spojeni preko spojne linije pretvarača. Veza s odgovarajućim
Uređaji se odvijaju putem šestožilnog kabela. Mogu se koristiti u DC, AC i 3 (N) AC sustavima.
Mjerni strujni transformatori imaju integriranu mu-metalnu zaštitu za izbjegavanje smetnji od vanjskih magnetskih polja.
Predviđeno korištenje
Mjerni strujni transformatori W15BS prikladni su za mjerenje zaostale struje osjetljive na izmjeničnu / istosmjernu struju u mrežama napajanja do nazivnog napona od 600 V i nazivne struje od 48 A, gdje se zbog postojećih pretvarača mogu pojaviti istosmjerne zaostale struje. Nazivna diferencijalna struja je 1000 mA.
Kao primarni vodič mora se koristiti kabel koji barem zadovoljava uvjete za osnovnu izolaciju u odnosu na područje primjene.
