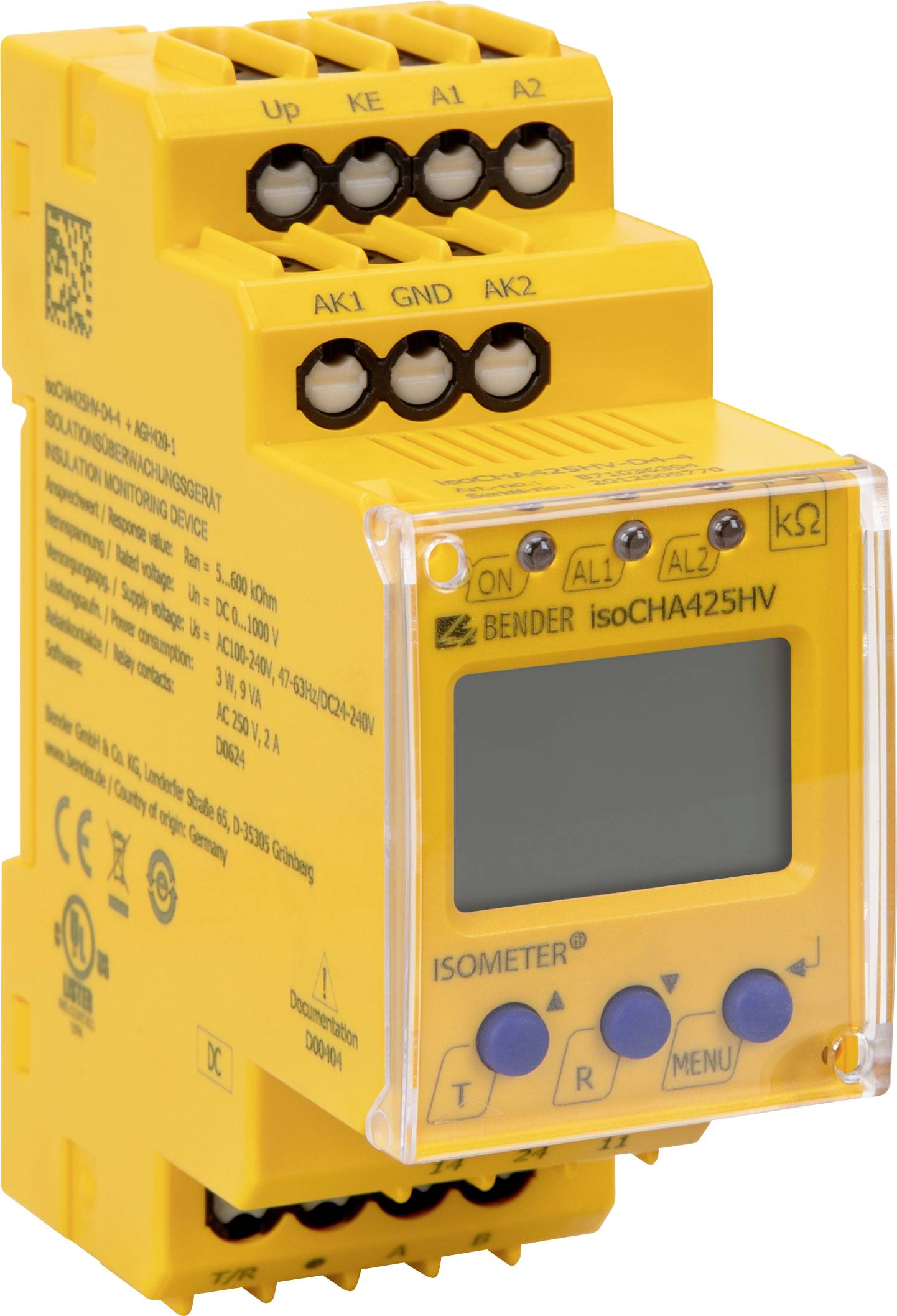

Slika slična
Slika slična
Bender isoCHA425-D4-4 eMobility izolacijski nadzorni uređaj lozinka
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (455,00 € / komad)
455,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Bender isoCHA425-D4-4 lozinka
- Praćenje izolacijskog otpora DC stanica za punjenje prema japanskom standardu punjenja CHAdeMO
- Otkrivanje jednopolnih izolacijskih grešaka u rasponu istosmjernog mrežnog napona između 50 V i 400 V unutar 1 s
- Otkrivanje dvopolnih izolacijskih grešaka unutar 10 s
- Mjerenje mrežnog napona (pravi rms) s detekcijom podnapona / prenapona
- Mjerenje istosmjernih napona iz mreže na zemlju (L + / PE i L- / PE)
- Automatsko prilagođavanje kapacitetu propuštanja sustava do 2 μF
- Pokretanje, odziv i kašnjenje otpuštanja mogu se podesiti
- Dvije odvojeno podesive vrijednosti odziva u rasponu od 5 ... 250 kΩ (alarm 1, alarm 2)
- Alarmi se emitiraju putem LED dioda (AL1, AL2), zaslona i releja alarma (K1, K2)
- Automatsko samotestiranje uređaja s nadzorom veze
- Može se izabrati ponašanje releja u stanju pripravnosti ili radnoj struji
- Prikaz izmjerene vrijednosti putem višenamjenskog LC zaslona
- Pogreška pohrane može se aktivirati
- RS-485 (galvanski izoliran) sa sljedećim protokolima:
- - BMS sučelje (sučelje mjernog uređaja Bender) za razmjenu podataka s drugim Bender komponentama
- - Modbus RTU
- - IsoData (za kontinuirani izlaz podataka)
- Zaštita lozinkom od neovlaštenog mijenjanja parametara
Tehnički podaci
- Nazivni napon: 400 V
- Kategorija prenapona: III
- Mjerni krug: (IC1)
- Krug napajanja: (IC2)
- Izlazni krug: (IC3)
- Upravljački krug: (IC4)
- Nazivni impulsni napon:
- IC1 / (IC2-4): 6 kV
- IC2 / (IC3-4): 4 kV
- IC3 / IC4: 4 kV
- Nazivni izolacijski napon:
- IC1 / (IC2-4): 400 V
- IC2 / (IC3-4): 250 V
- IC3 / IC4: 250 V
- Stupanj onečišćenja: 3
- Sigurno odvajanje (pojačana izolacija) između:
- IC1 / (IC2-4): kategorija prenapona III, 600 V
- IC2 / (IC3-4): kategorija prenapona III, 300 V
- IC 3 / IC4: kategorija prenapona III, 300 V
- Napon ispitivanja (štukatura) prema IEC 61010-1:
- IC2 / (IC3-4): AC 2,2 kV
- IC 3 / IC4: AC 2,2 kV
- Napon napajanja Us: AC 100… 240 V / DC 24… 240 V
- Naša tolerancija: -30 ... + 15%
- Frekvencijski raspon Us: 47 ... 63 Hz
- Vlastita potrošnja: ≤ 3 W, ≤ 9 VA
- Nadzirani IT sustav
- Nazivni mrežni napon Un: DC 50… 400 V
- Tolerancija Un: + 25%
- Mjerni krug
- Mjerni napon Um: ± 12 V
- Mjerna struja Im pri RF, ZF = 0: ≤ 110 μA
- Unutarnji otpor Ri, Zi: ≥ 115 kΩ
- Dopušteni kapacitet propuštanja sustava Ce: ≤ 2 μF
- Odgoda pokretanja t: 0… 10 s (0 s) *
- Tona odgode odgovora: 0 ... 99 s (0 s) *
- Kašnjenje otpuštanja: 0 ... 99 s (0 s) *
- Zaslon: LC zaslon, višenamjenski, nije osvijetljen
- Raspon prikaza izmjerene vrijednosti izolacijskog otpora (RF): 1 kΩ… 2 MΩ
- Radna nesigurnost mjerenja RF: ± 15%, najmanje ± 2 kΩ
- Raspon prikaza izmjerena vrijednost nominalni napon sustava (Un): 50… 400 VRMS
- Radna nesigurnost mjerenja: ± 5%, najmanje ± 5 V
- Kapacitet propuštanja sustava u RF rasponu izmjerene vrijednosti>10 kΩ (samo način rada "dc"): 0… 17 μF
- Radna nesigurnost mjerenja pri RF ≥ 20 kΩ i Ce ≤ 5 μF: ± 5%, najmanje ± 0,1 μF
- Lozinka: isključeno / 0… 999 (isključeno / 0) *
- Alarmne poruke o memoriji greške: uključeno / isključeno *
- Sučelje / protokol: RS-485 / BMS, Modbus RTU, isoData
- Brzina prijenosa: BMS (9,6 kBit / s), Modbus RTU (podesivo), isoData (115,2 kBits / s)
- Duljina kabela: (9,6 kBits / s) ≤ 1200 m
- Kabel: upleten u paru, oklopljen s jedne strane na PE min.JY (St) Y 2 x 0,6
- Završni otpornik: 120 Ω (0,25 W), unutarnji, promjenjiv
- Prekidački elementi: 2 x 1 NO kontakt, zajednički terminal 11
- Način rada: struja mirovanja / radna struja (struja mirovanja) *
- Vijek trajanja električne energije pod nazivnim uvjetima: 10.000 ciklusa uključivanja
- Vrsta priključka: opružna stezaljka
- Nazivna struja: ≤ 10 A
- Veličine vodiča: AWG 24-14
- Način rada: kontinuirani rad
- Mjesto ugradnje: utori za hlađenje moraju se ventilirati okomito
- Stupanj zaštite, ugrađene komponente (DIN EN 60529): IP30
- Stezaljke klase zaštite (DIN EN 60529): IP20
- Materijal kućišta: polikarbonat
- Brza montaža na cilindarsku šinu: IEC 60715
- Pričvršćivanje vijcima: 2 x M4 s kopčom za montažu
- Vrsta proizvoda
eMobility izolacijski nadzorni uređaj
- Autorizacija
lozinka
- Težina
150 g
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372868 Bender isoCHA425-D4-4 eMobility izolacijski nadzorni uređaj lozinka
Upute za rad i sigurnost
Upute za rad i sigurnost 2372868 Bender isoCHA425-D4-4 eMobility izolacijski nadzorni uređaj lozinka
Opis
ISOMETER® se koristi za istosmjerne stanice za punjenje u skladu sa japanskim standardom punjenja CHAdeMO za napone između 50 V i 400 V DC. Prijavljuju se jednopolni izolacijski kvarovi s vremenom odziva ≤ 1 sekundu. Smetnje dvopolne izolacije u roku od 10 sekundi. Najveći dopušteni kapacitet propuštanja sustava Ce je 2 μF. Pomoću pojedinačne parametrizacije u svakom slučaju mora se izvršiti prilagodba sustavu i uvjetima primjene na licu mjesta kako bi se ispunili zahtjevi standarda. Obratite pozornost na ograničenja područja primjene navedena u tehničkim podacima. Svaka druga ili dodatna uporaba smatra se neprikladnom
Jednosmjerne stanice za punjenje električnih vozila prema japanskom standardu punjenja CHAdeMO
ISOMETER® mjeri efektivnu vrijednost (trueRMS) mrežnog napona Un između L + i L, kao i istosmjerne napone između L + i zemlje (UL + e) te između L- i zemlje (UL-e). Od minimalnog istosmjernog mrežnog napona, on određuje mjesto greške "R%", odnosno raspodjelu otpora izolacije između vodiča L + i L-, i označava to simbolom " +" ili "-" za izolacijski otpor mjerna vrijednost. Raspon vrijednosti mjesta pogreške je ± 100%:
Prikaz / značenje
-100% / Jednostrana pogreška na vodiču L
0% / simetrična pogreška
+100% / Jednostrana pogreška na vodiču L +
ISOMETER® koristi serijsko hardversko sučelje RS-485 sa sljedećim protokolima:
• BMS
BMS protokol bitan je dio sučelja mjernog uređaja Bender (protokol sabirnice BMS). Prijenos podataka odvija se s ASCII znakovima.
• Modbus RTU
Modbus RTU protokol je za razmjenu poruka aplikacijskog sloja i omogućuje master / slave komunikaciju između uređaja koji su međusobno povezani putem sabirničkih sustava i mreža. Modbus RTU poruke imaju 16-bitni CRC (Cyclic Redundant Checksum), koji jamči pouzdanost.
• IsoData
ISOMETER® kontinuirano šalje ASCII niz podataka s ciklusom od približno 1 sekunde. Komunikacija s ISOMETER-om® nije moguća u ovom načinu rada, a niti drugi odašiljači ne smiju biti povezani na liniju sabirnice RS-485. Adresa parametra, brzina prijenosa i paritet za protokole sučelja konfigurirani su u izborniku "out".
Ovaj tekst je strojno preveden.
