MENNEKES 320013 tester instalacije eMobility tip 1 & tip 2 mode 3 32 A

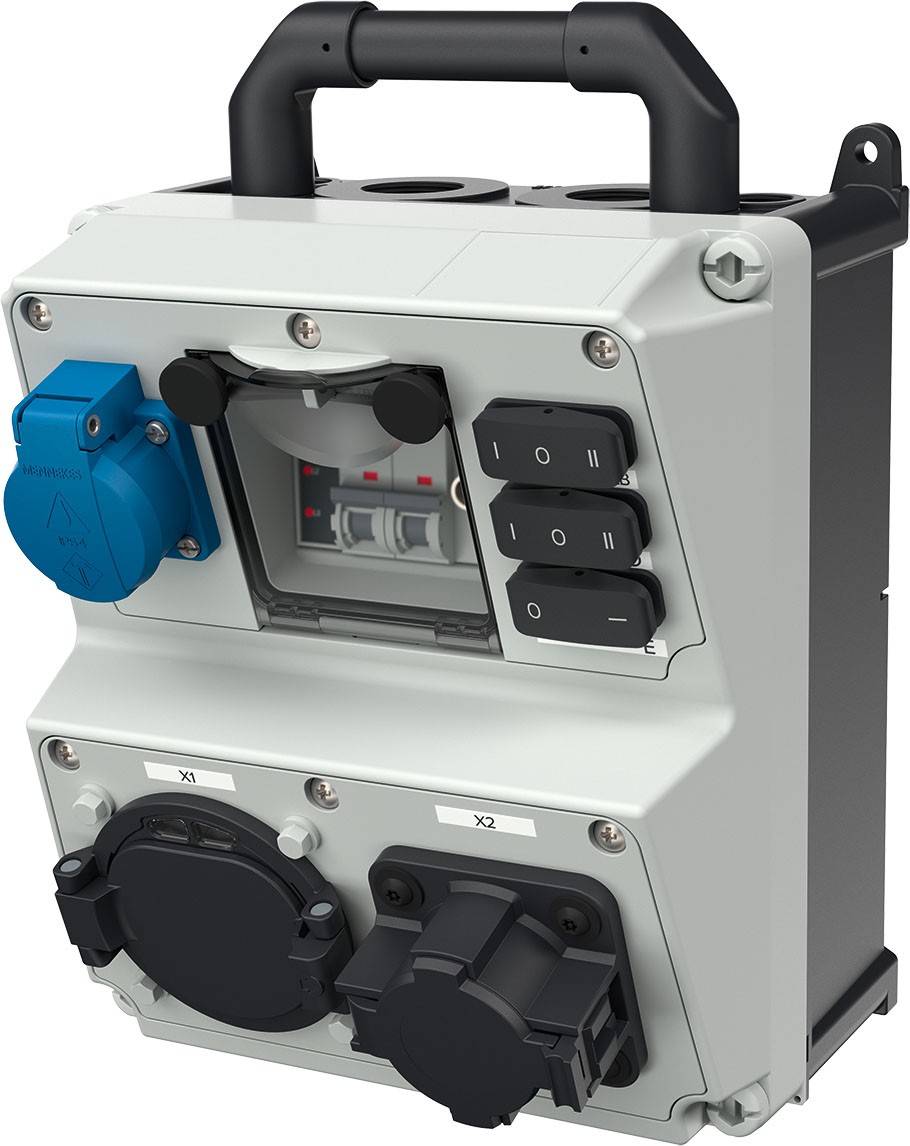

MENNEKES Generation 3 test box za funkcionalno testiranje stanica za punjenje, zidnih kutija i kabela za punjenje Za spajanje testne kutije možete koristiti čvrsto pričvršćeni kabel za punjenje (tip 1 ili 2) stanice za punjenje, kabel za punjenje Mode 3 ili Testni kabel generacije 2 (s utikačem za punjenje i spojnicom za punjenje). Testni kabel nije uključen u testnu kutiju, ali se može naručiti zasebno ako je potrebno. Atraktivno, robusno plastično kućište izrađeno od AMAPLAST-a u dizajnu AMAXX s ručkom za nošenje koja se može zatvoriti, s vanjskim i. Unutarnje pričvršćivanje, stupanj zaštite IP 20, dimenzije 260 x 225 x 190 (VxŠxD), gornji dio, električna siva RAL 7035, donji dio, crni, bočno spojeni vijcima s dvostrukim navojem s poklopcem na šarkama 1 tip utikača za punjenje vozila 2 32A mod 3 s poklopcem na šarkama dodatne instalacije: 3 preklopne sklopke 1 trofazni mjerni relej 1 BNC utičnica kombinacija otporne diode Sljedeća ispitivanja mogu se provesti: 1. Prekidač (Stanje A / B) 2. Simulacija punjenja vozila bez plina i plina sa i bez zahtjeva za ventilacijom Stanje C/D) 3. Poruka o pogrešci iz električnog vozila: kratki spoj između CP i PE (stanje E) 4. Trofazni mjerni relej sa signalnim svjetlima za provjeru faza, polja koje se okreće u smjeru kazaljke na satu i napona vanjskog vodiča prema neutralnom vodiču 5. Ispitivanje mjerača spajanjem AC opterećenja na uzemljenu utičnicu 6. BNC utičnica za spajanje osciloskopa Može se koristiti za kontrolu CP signala

Ovaj tekst je strojno preveden.
