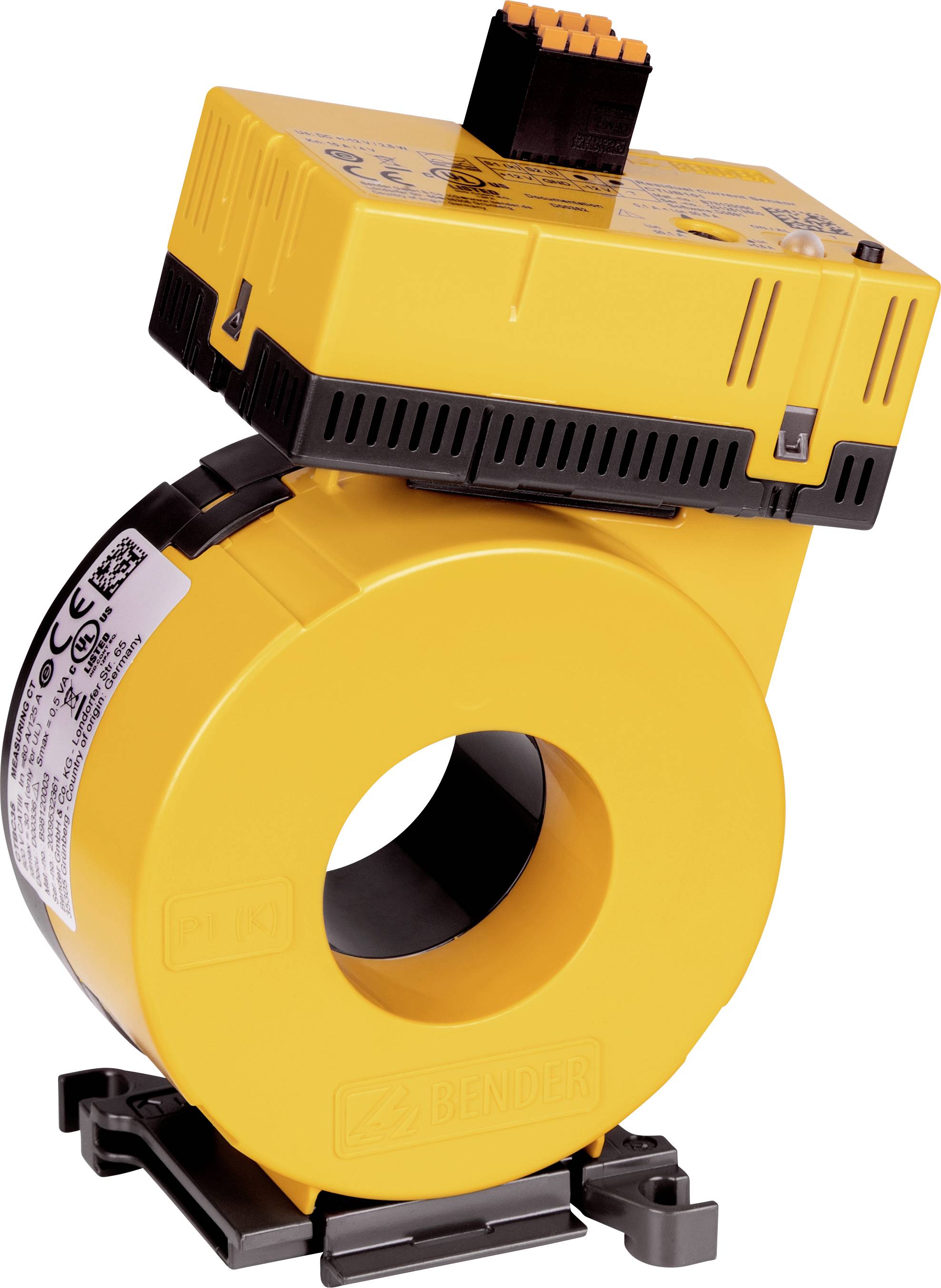

Bender CTUB101-CTBC35 B78120012 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (425,00 € / komad)
425,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Bender CTUB101-CTBC35 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
- Ø provoda vodiča 35 mm
Tehnički podaci
- Nazivni napon: 800 V
- Kategorija prenapona: III
- Radna nadmorska visina: ≤ 2000 m nadmorske visine
- Nazivni impulsni napon: IC1 / IC2 8 kV
- Nazivni izolacijski napon (pojačana izolacija): IC1 / IC2 800 V
- Stupanj nečistoće: 2
- Napon napajanja Us: DC ± 12 V
- Radni raspon nas: ± 2%
- Ripple Us: ≤ 1%
- Vlastita potrošnja: ≤ 2,5 W.
- Ulazna struja: 500 mA (na temelju RCMA423)
- CTBC35 pri IΔn = 30 mA: 80 A
- CTBC35 pri IΔn = 300 mA: 125 A
- Preciznost mjerenja ±1 %
- Ispitni namot: da
- Nazivna toplinska zaostala struja Icth: 30 A
- Nazivna toplinska kratkotrajna struja Ith: 2,4 kA / 1 s
- Nazivna vršna struja Idyn: 6 kA / 40 ms
- Izlaz
- Oznaka: S1 (k), S2 (l)
- Skaliranje: 400 mV / 1 A
- Maks. napon: 10 V
- Maksimalna duljina priključka: 10 m
- Izlazni otpor: 172 Ω
- Stupanj zaštite, ugrađene komponente (DIN EN 60529): IP40
- Stupanj zaštite, stezaljke (DIN EN 60529): IP20
- Klasa zapaljivosti UL94 V-0
- Vrsta proizvoda
mjerni transformator
- Primarna struja
125 A
- Ø provoda vodiča
35 mm
- Tip
CTUB101-CTBC35
- dim.
(D x Š x V) 78 x 126 x 151 mm
- Težina
310 g
- Širina
126 mm
- Visina
151 mm
- Dužina
78 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372853 Bender CTUB101-CTBC35 B78120012 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2372853 Bender CTUB101-CTBC35 B78120012 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
Opis
Mjerni strujni transformatori serije CTUB100 kombinacija su mjernih jezgri mjernih strujnih CTBC ... i elektroničkih modula CTUB10 ... koji kombiniraju izmjenične i istosmjerne struje
pretvoriti ocjenjivi mjerni signal. Mjerni signal može se ocijeniti pomoću uređaja iz serije RCMA420 / 423, RCMS460 / 490 ili EDS440 / EDS441LAB.
Spajanje mjernih strujnih transformatora na odgovarajuće uređaje vrši se pomoću 2- ili 6-žilnog kabela. Mogu se koristiti u DC, AC i 3 (N) AC sustavima
Prerađivati.
Mjerni strujni transformatori CTUB101-CTBCxx namijenjeni su za spajanje na uređaje serije RCMA420 / 423 i spojeni su izravno na uređaj za ocjenjivanje putem 6-žilnog kabela
napaja se naponom napajanja DC ± 12 V. Mjerni strujni transformatori CTUB102-CTBCxx namijenjeni su za spajanje na RCMS460 / 490. Ako su mjerni strujni transformatori CTUB102-CTBCxx spojeni na sustav RCMS460 / 490, za mjerne strujne transformatore potrebno je napajanje od 24 V DC, koje je dostupno kao dodatak.
Mjerni strujni transformatori CTUB104-CTBCxx namijenjeni su za spajanje na EDS440 ili EDS441LAB. Ako su mjerni strujni transformatori CTUB104-CTBCxx spojeni na takav a
Ako je spojen lokator greške izolacije, za mjerni strujni transformator potrebna je jedinica za napajanje 24 V DC, koja je dostupna kao dodatna oprema.
Jezgre mjernih strujnih transformatora serije CTBC20P… 210P imaju integriranu magnetsku zaštitu i prikladne su za primjene s visokim opterećenjem ili udarnim strujama.
Ovaj tekst je strojno preveden.
pretvoriti ocjenjivi mjerni signal. Mjerni signal može se ocijeniti pomoću uređaja iz serije RCMA420 / 423, RCMS460 / 490 ili EDS440 / EDS441LAB.
Spajanje mjernih strujnih transformatora na odgovarajuće uređaje vrši se pomoću 2- ili 6-žilnog kabela. Mogu se koristiti u DC, AC i 3 (N) AC sustavima
Prerađivati.
Mjerni strujni transformatori CTUB101-CTBCxx namijenjeni su za spajanje na uređaje serije RCMA420 / 423 i spojeni su izravno na uređaj za ocjenjivanje putem 6-žilnog kabela
napaja se naponom napajanja DC ± 12 V. Mjerni strujni transformatori CTUB102-CTBCxx namijenjeni su za spajanje na RCMS460 / 490. Ako su mjerni strujni transformatori CTUB102-CTBCxx spojeni na sustav RCMS460 / 490, za mjerne strujne transformatore potrebno je napajanje od 24 V DC, koje je dostupno kao dodatak.
Mjerni strujni transformatori CTUB104-CTBCxx namijenjeni su za spajanje na EDS440 ili EDS441LAB. Ako su mjerni strujni transformatori CTUB104-CTBCxx spojeni na takav a
Ako je spojen lokator greške izolacije, za mjerni strujni transformator potrebna je jedinica za napajanje 24 V DC, koja je dostupna kao dodatna oprema.
Jezgre mjernih strujnih transformatora serije CTBC20P… 210P imaju integriranu magnetsku zaštitu i prikladne su za primjene s visokim opterećenjem ili udarnim strujama.
Ovaj tekst je strojno preveden.
