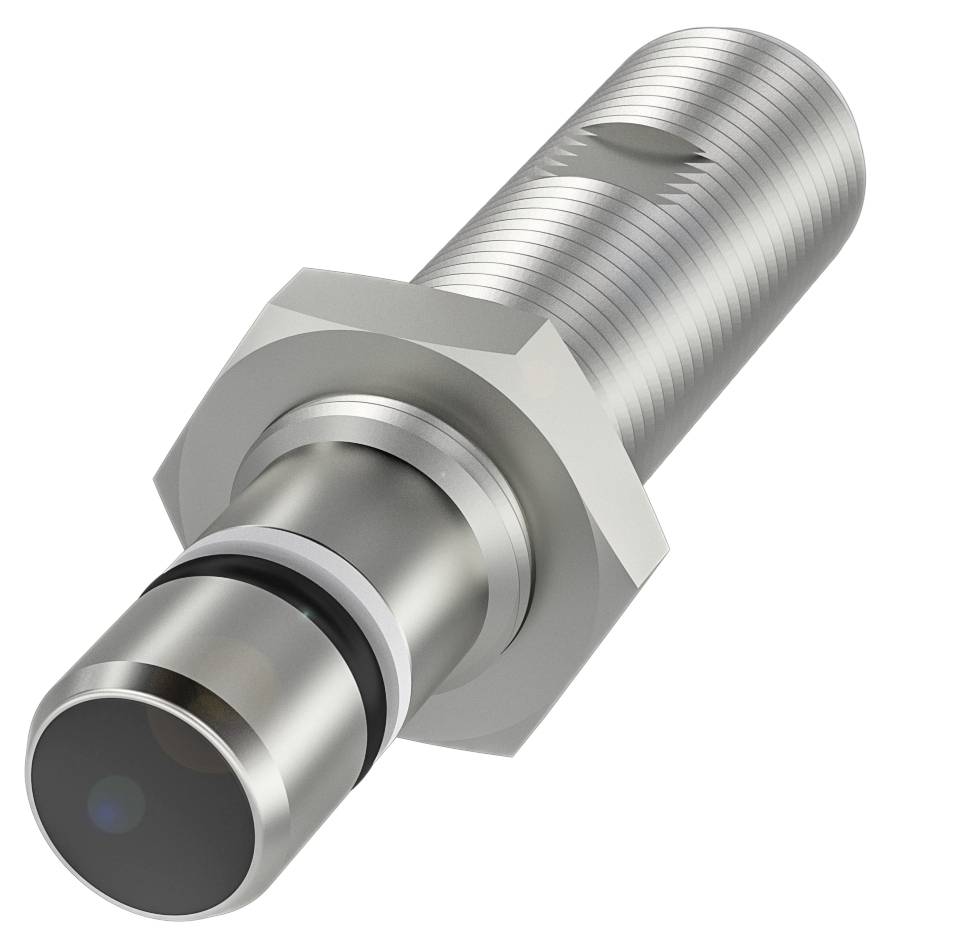

Name: BALLUFF senzor induktivan BES 516-300-S249-S4-D BHS002Y M12 u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 56 mm Piece
Brand: BALLUFF
SKU: 3416846
Availability: BackOrder

Istaknuti proizvodi i detalji

BALLUFF senzor BES 516-300-S249-S4-D BHS002Y M12 u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 56 mm Piece

Dimenzije: Ø 12 x 56 mm
Dizajn: M12x1
Ugradnja: u ravnini s površinom
Domet: 1.5 mm
Duljina ugradnje od kontaktne površine: 17,9 mm

Tehnički podaci

Glavne značajke: Dimenzije: Ø 12 x 56 mm
Aktivna površina, materijal: EP
Priključak: Konektor, M12x1 konektor, 4-pinski
Dizajn: M12x1
Radni napon Ub: 10...30 VDC
Maksimalna otpornost na tlak: 500 bara
Ugradnja: u ravnini s površinom
Duljina ugradnje od kontaktne površine: 17,9 mm
Materijal kućišta: nehrđajući čelik
Domet: 1.5 mm
Preklopni izlaz: PNP normalno otvoren (NO)
Frekvencija prebacivanja: 2000 Hz
Vrsta zaštite: IP68
Temperatura okoline: -25...80 °C
Dodatne značajke:
Dimenzije: Ø 12 x 56 mm
Pričvršćivanje: M12x1
Prikaz radnog napona: ne
Prikaz funkcija: ne
Izlazni otpor Ra: 150,0 kOhm
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 200 mA
Nazivni napon izolacije Ui: 75 V DC
Nazivna struja kratkog spoja: 100 A
Kašnjenje spremnosti tv maks.: 50 ms
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Minimalna radna struja Im: 0 mA
Maks. kapacitet opterećenja pri Ue: 1 µF
Struja bez opterećenja Io maks., prigušena: 8 mA
Struja bez opterećenja Io maks., neprigušena: 3 mA
Preostala struja lr maks.: 10 µA
Preostala valovitost maks. (% od Ue): 15%
Frekvencija prebacivanja: 2000 Hz
Statički pad napona maks.: 2,1 V
Priključak: M12x1 konektor, 4-pinski, A-kodiranje
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
Osigurana udaljenost preklapanja Sa: 1,2 mm
Histereza H maks. (% od Sr): 15,0 %
Nazivna udaljenost preklapanja Sn: 1,5 mm
Stvarna udaljenost preklapanja Sr: 1,5 mm
Stvarna udaljenost preklapanja Sr, tolerancija: ±10%
Maks. temperaturni pomak (% od Sr): 10%
Ponovljivost maks. (% od Sr): 5,0%
MTTF (40 °C): 855
Aktivna površina, materijal: EP
Moment zatezanja: 15 Nm ±10%
Veličina: M12x1
Duljina montaže: 21,60 mm
Ugradnja: ugradna
Materijal kućišta: nehrđajući čelik
Materijal potpornog prstena: PTFE
Brtveni prsten, veličina: 5,3 × 2,4 mm
Maksimalna otpornost na tlak: 500 bara
Tlačna čvrstoća, napomena: otporna na tlak ulja

Vrsta ambalaže: Piece

Vrsta proizvoda: senzor

Tip: BES 516-300-S249-S4-D

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 1.5 mm

Izlazi: pnp, zatvarač

Materijal kućišta: nehrđajući čelik
EP

Izvedba: induktivan

Svojstvo materijala: nehrđajući

Montaža: u istoj ravnini

Veličina: M12

Priključak: M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 80 °C

: IP68

Dužina: 56 mm

Promjer: 12 mm

dim.: (Ø x D) 12 mm x 56 mm

Sadržaj: 1 St.

Nazivni napon: 24 V

Frekvencija prebacivanja: 2000 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3416846 BALLUFF senzor induktivan BES 516-300-S249-S4-D BHS002Y M12 u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 56 mm Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 3416846 BALLUFF senzor induktivan BES 516-300-S249-S4-D BHS002Y M12 u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 56 mm Piece

Opis

Naši induktivni senzori otporni na visoki tlak mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Dimenzije = Ø 12 x 56 mm, dizajn = M12x1, ugradnja = u ravnini, duljina ugradnje od kontaktne površine = 17,9 mm, raspon = 1,5 mm, sklopni izlaz = PNP normalno otvoren (NO), frekvencija preklapanja = 2000 Hz, materijal kućišta = nehrđajući čelik, materijal osjetljive površine = EP, priključak = konektor, M12x1 konektor, 4-pinski, radni napon Ub = 10...30 VDC, temperatura okoline = -25...80 °C, maks. otpornost na tlak = 500 bar, klasa zaštite = IP68, odobrenje/sukladnost = CEcULusEACWEEE

Ovaj tekst je strojno preveden.

Opis

Naši induktivni senzori otporni na visoki tlak mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Dimenzije = Ø 12 x 56 mm, dizajn = M12x1, ugradnja = u ravnini, duljina ugradnje od kontaktne površine = 17,9 mm, raspon = 1,5 mm, sklopni izlaz = PNP normalno otvoren (NO), frekvencija preklapanja = 2000 Hz, materijal kućišta = nehrđajući čelik, materijal osjetljive površine = EP, priključak = konektor, M12x1 konektor, 4-pinski, radni napon Ub = 10...30 VDC, temperatura okoline = -25...80 °C, maks. otpornost na tlak = 500 bar, klasa zaštite = IP68, odobrenje/sukladnost = CEcULusEACWEEE

Ovaj tekst je strojno preveden.
