Name: BALLUFF optički senzor BOS01FL BOS01FL prebacivanje svjetla 1 St.
Brand: BALLUFF
SKU: 3417649
Availability: BackOrder

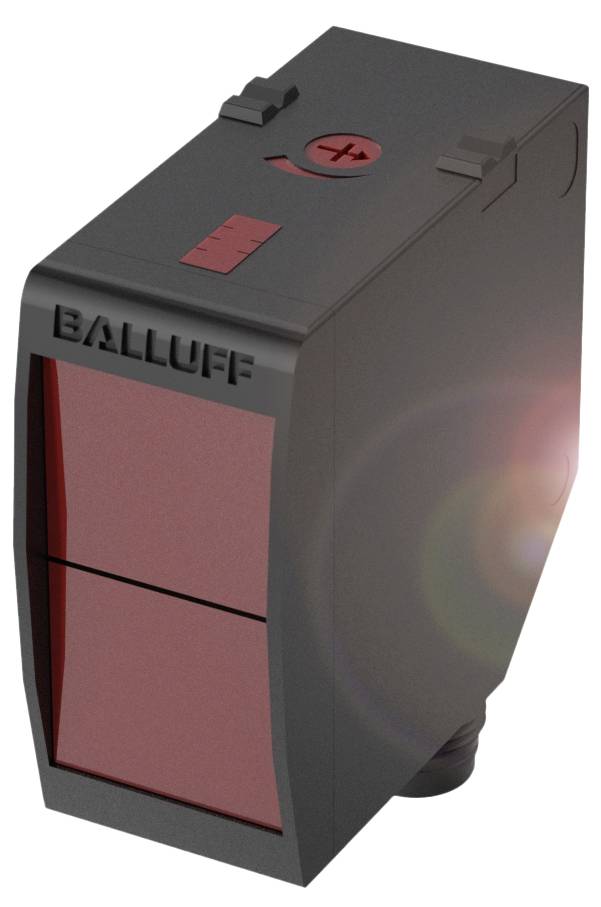

Pravokutni, crni senzor s crvenim prozorom za pregled i natpisom 'BALLUFF' na gornjoj strani.

Slika slična

Vrsta proizvoda

optički senzor

Funkcije

prebacivanje svjetla

Pogonski napon maks.

30.0 V

Priključak

M12, 4-polni

Tip

BOS01FL

Tehnički list (PDF)

Dostava sri,02.12.

Broj

kom. - zaliha Njemačka

Ukupno (255,00 € / komad)

255,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF optički senzor BOS01FL BOS01FL prebacivanje svjetla 10.0 - 30.0 V 1 St.

Dimenzije: 23 x 51 x 52,4 mm
Serija: 23K
Sučelje: PNP normalno otvoreno (NO)
PNP normalno zatvoren (NC)
Princip rada: Optoelektronički senzor
Posebne značajke: Ispiranje

Tehnički podaci

Glavne značajke: Dimenzije: 23 x 51 x 52,4 mm
Aktivna površina, materijal: PMMA
Priključak: Konektor, M12x1 konektor, 4-pinski
Serija: 23K
Posebne značajke: Ispiranje
Radni napon Ub: 10...30 VDC
Princip rada: Optoelektronički senzor
Optički princip rada: senzor svjetla, triangulacija
Materijal kućišta: PC
ABS
Vrsta svjetla: LED crveno svjetlo
Veličina svjetlosne točke: 15 x 15 mm u fokusu
Optička značajka: supresija pozadine
Raspon: 3...800 mm
Sučelje: PNP normalno otvoreno (NO)
PNP normalno zatvoren (NC)
Karakteristike snopa: Fokus obično na 500 mm
Dodatne značajke:
Princip rada: Optoelektronički senzor
Dimenzije: 23 x 51 x 52,4 mm
Pričvršćivanje: vijak M4
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 100 mA
Nazivni napon izolacije Ui: 75 V DC
Kašnjenje spremnosti tv maks.: 300 ms
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Preostala struja lr maks.: 50 µA
Preostala valovitost maks. (% od Ue): 10%
Frekvencija prebacivanja: 600 Hz
Razred zaštite: II
Priključak: Konektor, M12x1 utikač, 4-pinski
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Histereza H maks. (% od Sr): 4,0 %
Nazivna udaljenost preklapanja Sn: 800 mm, podesiva
MTTF (40 °C): 441 a
Aktivna površina, materijal: PMMA
Materijal kućišta: PC|ABS
Odstupanje udaljenosti 18% maks. (% od Sr): 15%
Maksimalni moment zatezanja: 1,5 Nm
Mogućnost podešavanja: Udaljenost preklapanja (Sn)
Serija: 23K
Oblik: Kvadratni|Spoj se može rotirati
Prikaz: Izlazna funkcija - žuta LED dioda | zelena LED dioda: Radni napon | Greška - žuta LED dioda, treperi | Udaljenost preklapanja - stupčasti prikaz
Podešivač: Vijak za podešavanje
Kašnjenje isključivanja toff max.: 0,83 ms
Kašnjenje uključivanja ton maks.: 0,83 ms
Struja bez opterećenja Io maks. pri Ue: 30 mA
Pad napona Ud maks. pri Ie: 2 V
Raspon funkcionalne sigurnosti: 3...800 mm
Mogućnost zamjene zaštićenog raspona detekcije/mjernog raspona: da
Granični energetski raspon: 1200 mm

Vrsta proizvoda: optički senzor

Tip: BOS01FL

Funkcije: prebacivanje svjetla

Radni napon: 24

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Vrsta kontakta: 1 otvarač
1 zatvarač

Izlazi: PNP

Frekvencija prebacivanja: 600 Hz

Priključak: M12, 4-polni

Materijal kućišta: PC

Tip odašiljača: LED crveni

: 800 mm

Određene značajke: s gušenjem pozadine

: IP6X

Min. temperatura: -20 °C

Maks. temperatura: 60 °C

Dužina: 52.40 mm

Širina: 23.00 mm

Visina: 51.00 mm

Dubina: 52.4 m

dim.: (D x Š x V) 52.40 x 23.00 x 51.00 mm

Sadržaj: 1 St.

Nazivni napon: 30.0 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3417649 BALLUFF optički senzor BOS01FL BOS01FL prebacivanje svjetla 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3417649 BALLUFF optički senzor BOS01FL BOS01FL prebacivanje svjetla 1 St.

Opis

Naši senzori svjetla s potiskivanjem pozadine detektiraju objekte unutar postavljene udaljenosti preklapanja bez utjecaja reflektirajuće pozadine. I to je gotovo neovisno o boji i površini predmeta. Objekt i pozadina mogu se pouzdano razlikovati, posebno zato što ove svjetlosne senzore karakterizira niski pomak sive vrijednosti i histereza. Budući da su odašiljač i prijemnik smješteni u kućištu koje štedi prostor, naše svjetlosne senzore možete jednostavno instalirati i brzo poravnati. Jasno vidljiva svjetlosna zraka crvenog svjetla i laserske verzije također vam pruža podršku. Pomoću programiranja ili potenciometra možete jednostavno podesiti mnoge verzije senzora. Dostupne su i verzije s fiksnom preklopnom udaljenosti. Posebne značajke = Ispiranje, Serija = 23K, Dimenzije = 23 x 51 x 52,4 mm, Sučelje = PNP normalno otvoren (NO) PNP normalno zatvoren (NC), Princip rada = Optoelektronički senzor, Optički princip rada = Svjetlosni senzor, triangulacija, Optička značajka = Potiskivanje pozadine, Karakteristika snopa = Fokus tipično na 500 mm, Vrsta svjetla = LED crveno svjetlo, Veličina svjetlosne točke = 15 x 15 mm u fokusu, Domet = 3...800 mm, Priključak = Konektor, M12x1 konektor, 4-pinski, Materijal kućišta = PC ABS, Aktivna površina, materijal = PMMA, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CE, Ecolab, cULus, WEEE

Ovaj tekst je strojno preveden.
