Name: BALLUFF kutna svjetlosna barijera BWL001H BWL001H prebacivanje u tami 1 St.
Brand: BALLUFF
SKU: 3416726
Availability: BackOrder

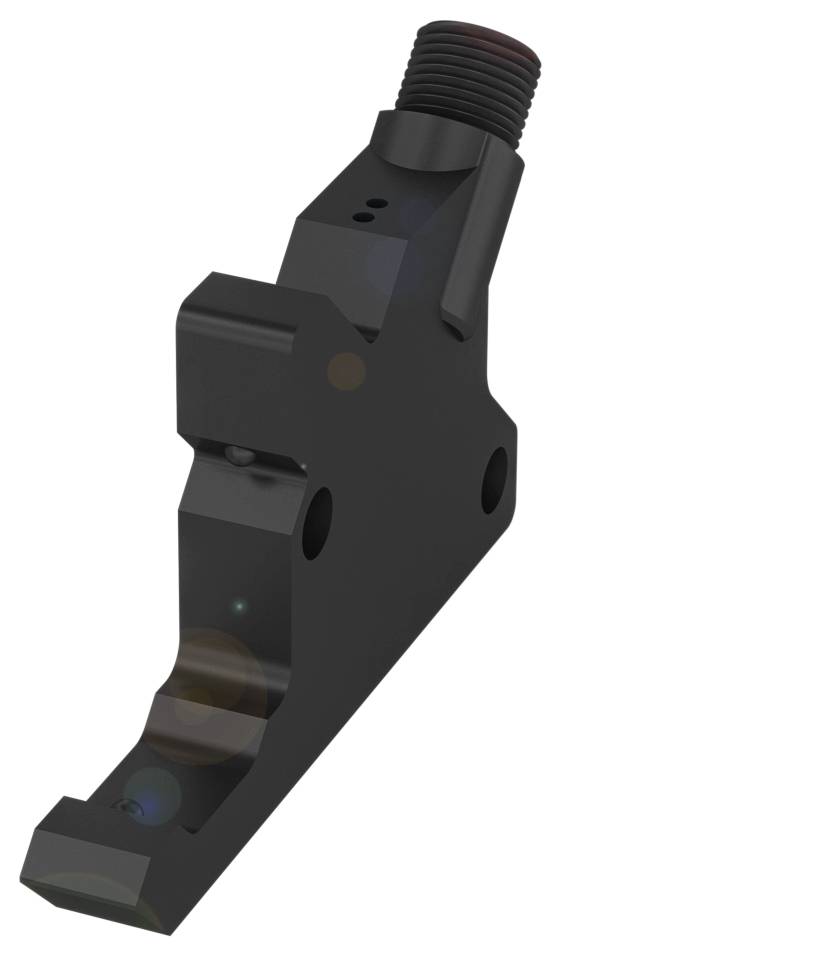

Crni mehanički dio s navojem na vrhu. Ima nepravilnu formu i bušotine.

Slika slična

Vrsta proizvoda

kutna svjetlosna barijera

Funkcije

prebacivanje u tami

Pogonski napon maks.

30.0 V

Priključak

M12, 4-polni

Tip

BWL001H

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,04.12.

Broj

kom. - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF kutna svjetlosna barijera BWL001H BWL001H prebacivanje u tami 10.0 - 30.0 V 1 St.

Dimenzije: 14 x 51 x 90 mm
Serija: C
Sučelje: PNP normalno otvoreno (NO)
Princip rada: Kutna svjetlosna barijera
Optički princip rada: Jednosmjerna svjetlosna barijera

Tehnički podaci

Glavne značajke: Dimenzije: 14 x 51 x 90 mm
Aktivna površina, materijal: epoksidna smola
Priključak: Konektor, M12x1 konektor, 4-pinski
Serija: C
Radni napon Ub: 10...30 VDC
Princip rada: Kutna svjetlosna barijera
Optički princip rada: Jednosmjerna svjetlosna barijera
Materijal kućišta: nehrđajući čelik (1.4408), praškasto premazano
Vrsta svjetla: infracrveno
Veličina svjetlosne točke: Ø 3,0 mm izlaz svjetlosti
Sučelje: PNP normalno otvoreno (NO)
Karakteristika snopa: divergentna
Dodatne značajke:
Princip rada: Kutna svjetlosna barijera
Dimenzije: 14 x 51 x 90 mm
Pričvršćivanje: vijak M6
Izlazni otpor Ra: 33,0 kOhm
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 200 mA
Nazivni napon izolacije Ui: 250 V AC
Kašnjenje spremnosti tv maks.: 100 ms
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Maks. kapacitet opterećenja pri Ue: 0,5 µF
Preostala struja lr maks.: 50 µA
Preostala valovitost maks. (% od Ue): 15%
Frekvencija prebacivanja: 1000 Hz
Razred zaštite: II
Priključak: Konektor, M12x1 utikač, 4-pinski
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
Aktivna površina, materijal: epoksidna smola
Materijal kućišta: nehrđajući čelik (1.4408), praškasto premazano
Kontakti, površinska zaštita: pozlaćeni
Serija: C
Oblik: Kut|Priključak 45°
Prikaz: Izlazna funkcija - žuta LED | zelena LED: Radni napon
Kašnjenje isključivanja toff max.: 0,5 ms
Kašnjenje uključivanja ton maks.: 0,5 ms
Struja bez opterećenja Io maks. pri Ue: 35 mA
Pad napona Ud maks. pri Ie: 2,5 V
Zaštita površine Mehaničke značajke: praškasto premazano

Vrsta proizvoda: kutna svjetlosna barijera

Tip: BWL001H

Funkcije: prebacivanje u tami

Radni napon: 24

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Vrsta kontakta: 1 zatvarač

Izlazi: PNP

Frekvencija prebacivanja: 1000 Hz

Priključak: M12, 4-polni

Materijal kućišta: nehrđajući čelik

Svojstvo materijala: obložen s prahom

Tip odašiljača: LED infracrveni

: IP67

Min. temperatura: -10 °C

Maks. temperatura: 60 °C

Dužina: 90.00 mm

Širina: 14.00 mm

Visina: 51.00 mm

Dubina: 90 m

dim.: (D x Š x V) 90.00 x 14.00 x 51.00 mm

Sadržaj: 1 St.

Nazivni napon: 30.0 V

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3416726 BALLUFF kutna svjetlosna barijera BWL001H BWL001H prebacivanje u tami 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3416726 BALLUFF kutna svjetlosna barijera BWL001H BWL001H prebacivanje u tami 1 St.

Opis

Balluffove kutne svjetlosne barijere predstavljaju dosljedan daljnji razvoj viličastih svjetlosnih barijera za zahtjevnije primjene. Njihov poseban dizajn kućišta i geometrija snopa omogućuju im prilazak i detekciju objekata iz gotovo svih smjerova. Instalacija je vrlo jednostavna, čak i u teškim prostornim uvjetima: odašiljač i prijemnik su čvrsto poravnati. Serija = C, Dimenzije = 14 x 51 x 90 mm, Sučelje = PNP normalno otvoreno (NO), Princip rada = Kutna svjetlosna barijera, Optički princip rada = Svjetlosna barijera s prolaznim snopom, Karakteristika snopa = Divergentno, Vrsta svjetla = Infracrveno, Veličina svjetlosne točke = Emisija svjetlosti Ø 3,0 mm, Priključak = Utični konektor, M12x1 konektor, 4-pinski, Materijal kućišta = Nehrđajući čelik (1.4408), Materijal osjetljive površine = Epoksidna smola, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE
