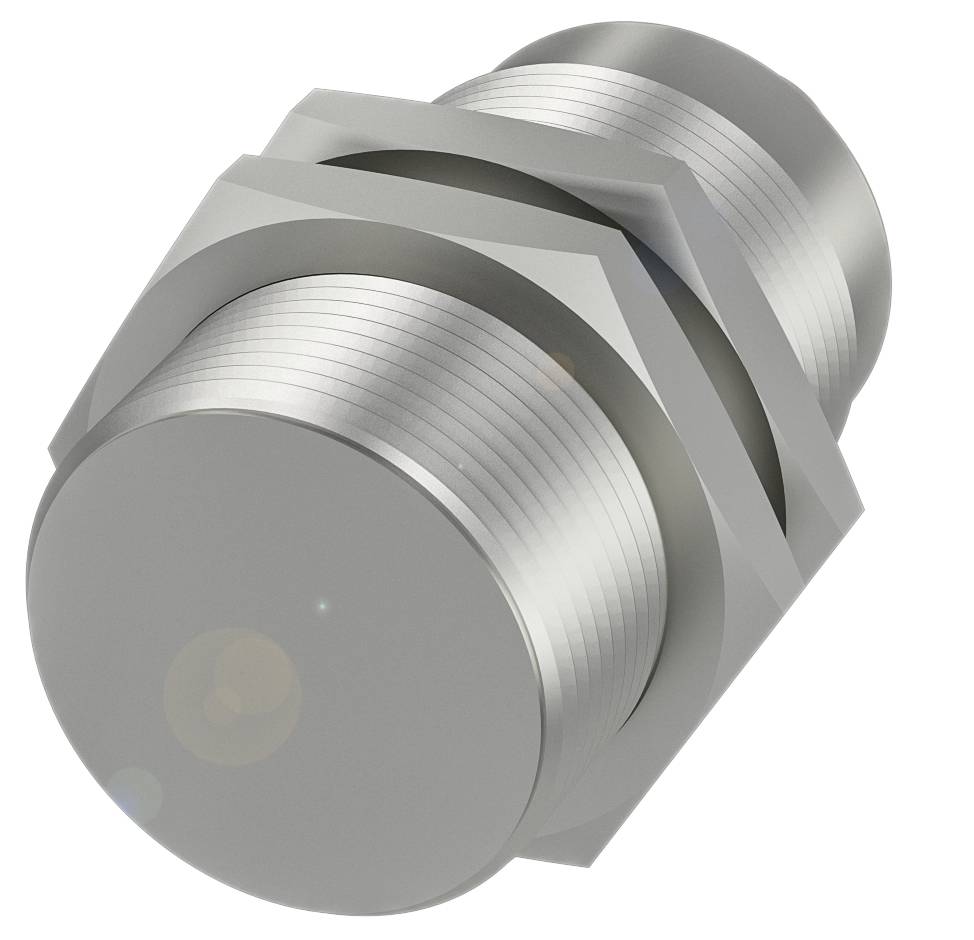

Name: BALLUFF induktivni senzor induktivan BES02YF BES02YF M30 u istoj ravnini PNP (Ø x D) 30 mm x 63.50 mm
Brand: BALLUFF
SKU: 3417221
Availability: BackOrder

Istaknuti proizvodi i detalji

BALLUFF induktivni senzor BES02YF BES02YF M30 u istoj ravnini PNP (Ø x D) 30 mm x 63.50 mm

Dimenzije: Ø 30 x 63,5 mm
Dizajn: M30x1.5
Ugradnja: u ravnini s površinom
Domet: 20 mm
Preklopni izlaz: PNP normalno otvoren (NO)

Tehnički podaci

Glavne značajke: Dimenzije: Ø 30 x 63,5 mm
Aktivna površina, materijal: nehrđajući čelik (1.4305)
Priključak: Konektor, M12x1 konektor, 4-pinski
Dizajn: M30x1.5
Radni napon Ub: 10...30 VDC
Maksimalna otpornost na tlak: 40 bara
Ugradnja: u ravnini s površinom
Materijal kućišta: nehrđajući čelik
Domet: 20 mm
Preklopni izlaz: PNP normalno otvoren (NO)
Frekvencija prebacivanja: 100 Hz
Zaštita: IP67
Temperatura okoline: -25...70 °C
Dodatne značajke:
Dimenzije: Ø 30 x 63,5 mm
Prikaz radnog napona: ne
Prikaz funkcija: da
Izlazni otpor Ra: 47,0 kOhm
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 200 mA
Nazivni napon izolacije Ui: 75 V DC
Nazivna struja kratkog spoja: 100 A
Kašnjenje spremnosti tv maks.: 35 ms
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Minimalna radna struja Im: 0 mA
Maks. kapacitet opterećenja pri Ue: 1 µF
Struja bez opterećenja Io maks., prigušena: 16 mA
Struja bez opterećenja Io maks., neprigušena: 9 mA
Preostala struja lr maks.: 100 µA
Preostala valovitost maks. (% od Ue): 15%
Frekvencija prebacivanja: 100 Hz
Statički pad napona maks.: 2 V
Priključak: M12x1 konektor, 4-pinski, A-kodiranje
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
Osigurana udaljenost uključivanja Sa: 16 mm
Histereza H maks. (% od Sr): 15,0 %
Nazivna udaljenost preklapanja Sn: 20 mm
Stvarna udaljenost preklapanja Sr: 20 mm
Stvarna udaljenost preklapanja Sr, tolerancija: ±10%
Maks. temperaturni pomak (% od Sr): 10%
Ponovljivost maks. (% od Sr): 5,0%
MTTF (40 °C): 340
Aktivna površina, materijal: nehrđajući čelik (1.4305)
Moment zatezanja: 80 Nm ±10%
Veličina: M30x1,5
Duljina montaže: 42,00 mm
Instalacija: ugradna
Preklopni izlaz: PNP normalno otvoren (NO)
Pokazatelj udaljenosti prebacivanja: ■■
Materijal kućišta: nehrđajući čelik
EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
Zaštita: IP67
Temperatura okoline: -25...70 °C
Stupanj kontaminacije: 3
Maksimalna otpornost na tlak: 40 bara
Tlačna čvrstoća, napomena: otporna na tlak

Vrsta proizvoda: induktivni senzor

Tip: BES02YF

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 16 mm

Izlazi: PNP

Materijal kućišta: nehrđajući čelik

Izvedba: induktivan

Svojstvo materijala: nehrđajući

Montaža: u istoj ravnini

Veličina: M30

Priključak: M12, 4-polni

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Dužina: 63.50 mm

Promjer: 30 mm

dim.: (Ø x D) 30 mm x 63.50 mm

Sadržaj: 1 St.

Nazivni napon: 24 V

Frekvencija prebacivanja: 100 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3417221 BALLUFF induktivni senzor induktivan BES02YF BES02YF M30 u istoj ravnini PNP (Ø x D) 30 mm x 63.50 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 3417221 BALLUFF induktivni senzor induktivan BES02YF BES02YF M30 u istoj ravnini PNP (Ø x D) 30 mm x 63.50 mm

Opis

Naši induktivni senzori otporni na visoki tlak mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Dimenzije = Ø 30 x 63,5 mm, dizajn = M30x1,5, ugradnja = u ravnini, raspon = 20 mm, sklopni izlaz = PNP normalno otvoren (NO), frekvencija preklapanja = 100 Hz, materijal kućišta = nehrđajući čelik, materijal osjetljive površine = nehrđajući čelik (1.4305), priključak = konektor, M12x1 konektor, 4-pinski, radni napon Ub = 10...30 VDC, temperatura okoline = -25...70 °C, klasa zaštite = IP67, odobrenje/sukladnost = CEcULusEACWEEE

Ovaj tekst je strojno preveden.

Opis

Naši induktivni senzori otporni na visoki tlak mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Dimenzije = Ø 30 x 63,5 mm, dizajn = M30x1,5, ugradnja = u ravnini, raspon = 20 mm, sklopni izlaz = PNP normalno otvoren (NO), frekvencija preklapanja = 100 Hz, materijal kućišta = nehrđajući čelik, materijal osjetljive površine = nehrđajući čelik (1.4305), priključak = konektor, M12x1 konektor, 4-pinski, radni napon Ub = 10...30 VDC, temperatura okoline = -25...70 °C, klasa zaštite = IP67, odobrenje/sukladnost = CEcULusEACWEEE

Ovaj tekst je strojno preveden.
