Arducam modul kamere MBS-SES-185-09

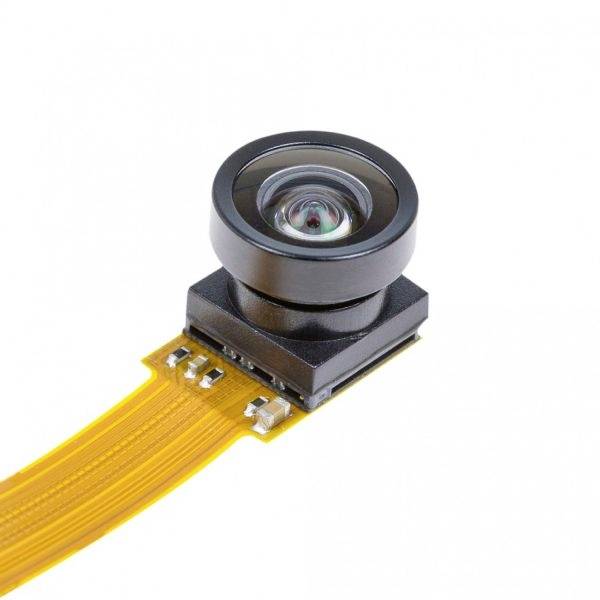

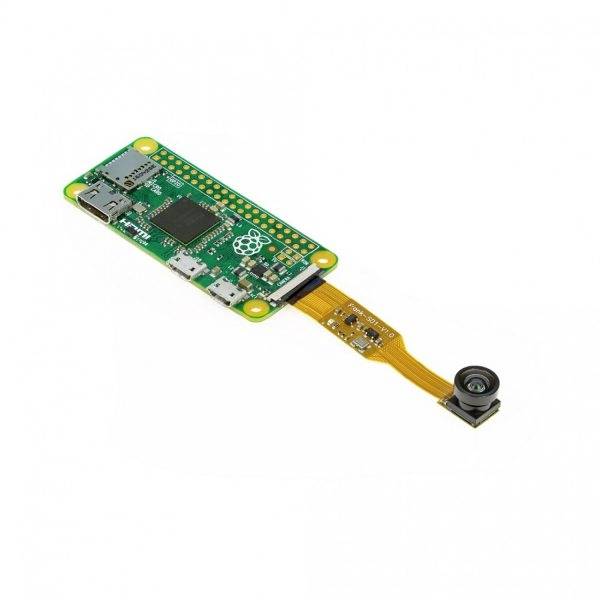

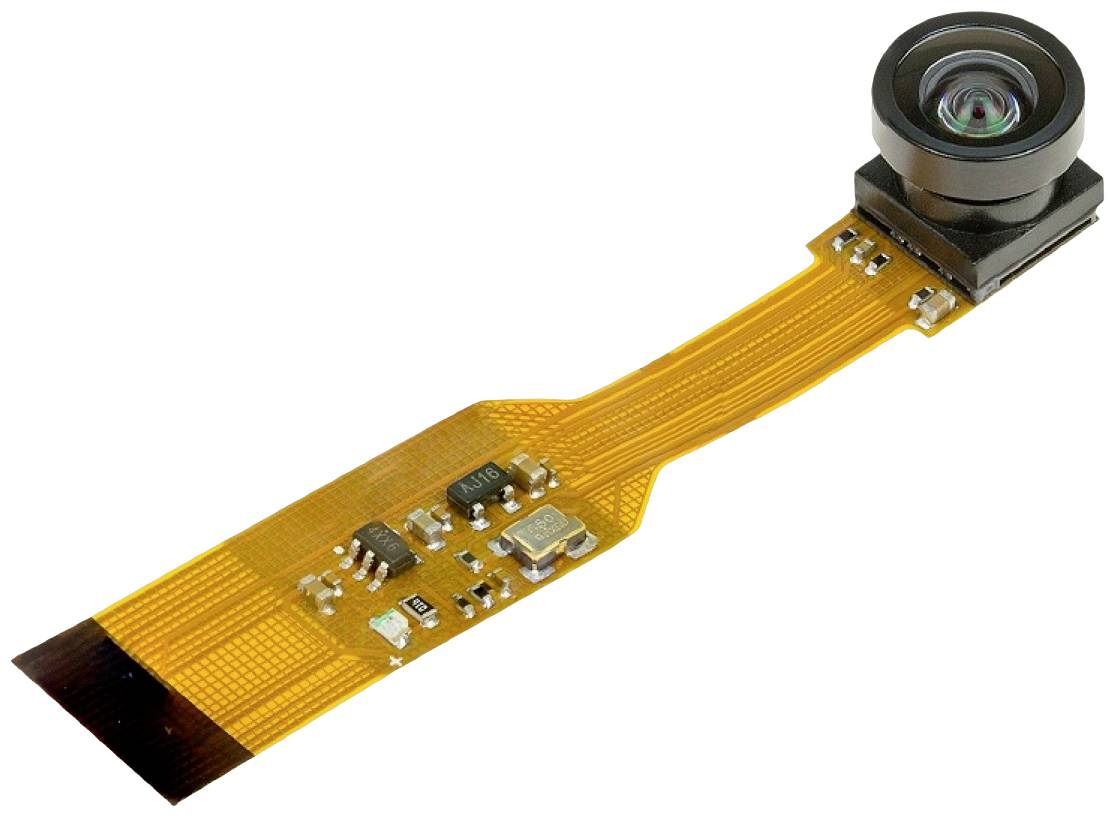

ArduCAM tim je izdao niz modula kamere za Raspberry Pi, uključujući module od 5MP i 8MP. Potpuno su kompatibilne sa službenom verzijom i dijele se na standardnu verziju, verziju s optimiziranim optičkim performansama, verziju minijaturne špijunske kamere, verziju s NoIR-om, verziju s motoriziranim IR rezom i verziju s programiranom motoriziranom fokusnom kamerom. Ovi moduli kamere podržavaju sve modele Raspberry Pi i zahtijevaju 15 do 22 pinski kabel ili adapter za rad s Pi Zero. ArduCAM 5MP širokokutna špijunska kamera 160 stupnjeva još je jedan modul špijunske kamere koji je potpuno kompatibilan s računalnim modulom Raspberry Pi Zero i Pi. Ovaj modul ima senzor OV5647 od 1/4 inča u objektivu s fiksnim fokusom i kutom gledanja od 160°. Integriran je i IR filter. Ploča je vrlo mala i ima dimenzije 60 mm x 11,5 mm. Širina vrata modula je 6 mm. To ga čini vrlo prikladnim za endoskope, špijunski nadzor i druge primjene gdje kvaliteta i veličina slike igraju važnu ulogu. Povezan je s Raspberry Pi Zero preko kratkog vrpčastog kabela. Kamera je spojena na BCM2835 procesor preko CSI sabirnice. Ova veza ima veću propusnost i prenosi samo podatke o pikselima s kamere na procesor; Sabirnica ide duž vrpčastog kabela koji povezuje ploču kamere s Pi Zero. Senzor ima nativnu razlučivost od 5 MP i leću s fiksnim fokusom. Statičke slike mogu se snimati u 2592 x 1944 piksela, a videozapisi u 1080p30, 720p60 i 640x480p60/90. Modul kamere spojen je na Raspberry Pi Zero preko malih utičnica na vrhu ploče.
