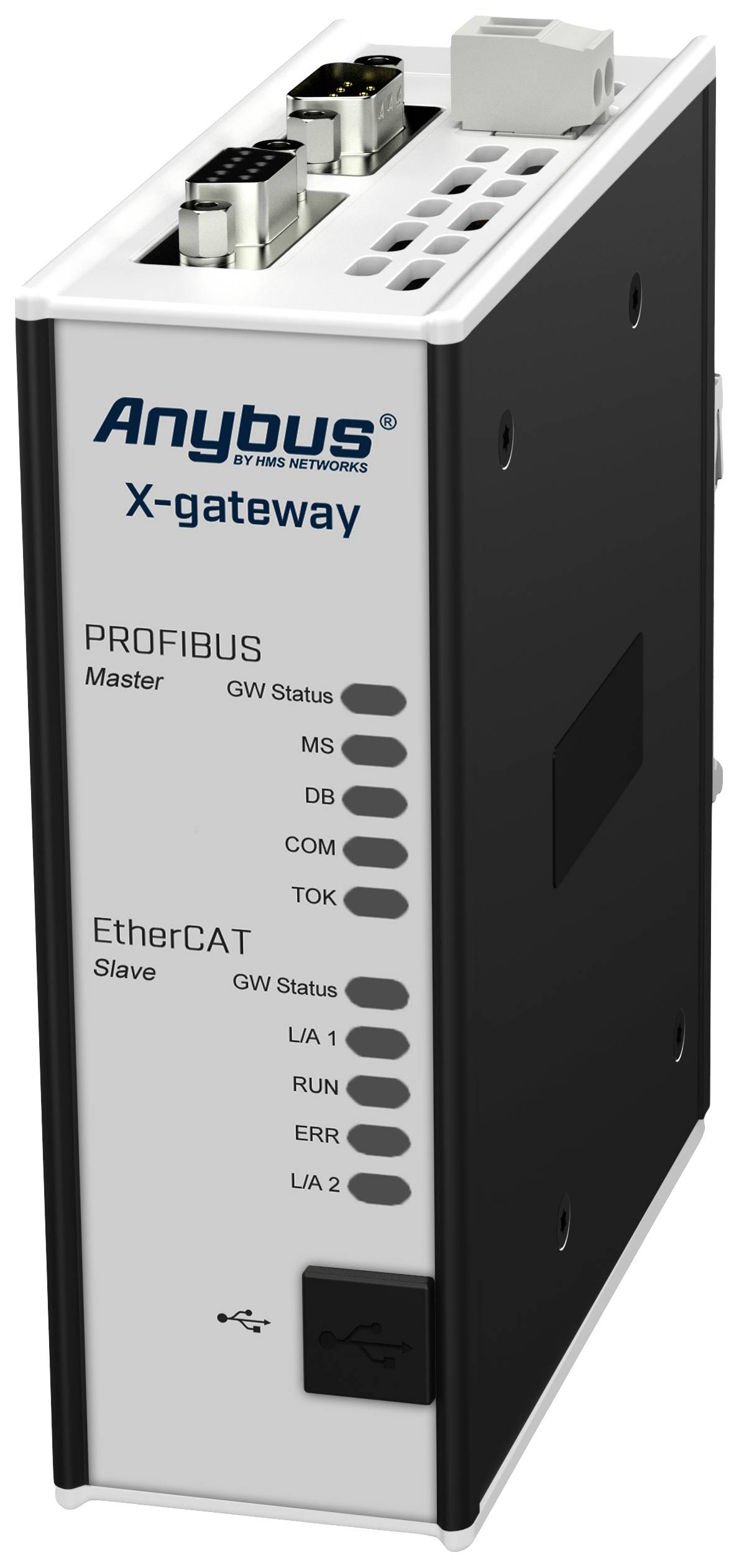

Anybus AB7696 sučeljni pretvarač Gateway, Profibus, EtherCat 24 V DC/AC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.279,00 € / komad)
1.279,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Anybus AB7696 sučeljni pretvarač Gateway, Profibus, EtherCat 24 V DC/AC 1 St.
- Brza razmjena cikličkih I/O podataka između PROFIBUS i EtherCAT mreže (10-15 ms)
- Kompatibilan s PLC-ovima vodećih proizvođača
- Informacije o upravljanju i statusu mogu se dodati I/O podacima u dijagnostičke svrhe
- Podržava do 512 bajtova ulaznih i izlaznih podataka u svakom smjeru
- Robusno samostalno kućište za korištenje u teškim industrijskim okruženjima
Tehnički podaci
- Dimenzije (DxŠxV): 114 x 44 x 127 mm
- Težina: 400 g
- Temperatura skladištenja: -40 do +85 °C
- Materijal kućišta: aluminij i plastika
- Galvanska izolacija: DA, na obje BUS/Ethernet strane
- Stupanj zaštite: IP20, NEMA ocjena 1
- Montaža: DIN tračnica (standard EN 50022)
- I/O konfiguracija: Putem USB priključka i softvera "Anybus Configuration Manager".
- Certifikati: CE, UL, ATEX/Haz.Loc, RoHS
- Vrsta proizvoda
sučeljni pretvarač
- Sučelja (Advantech)
Gateway
Profibus
EtherCat
- Tip
AB7696
- Radni napon
24 V DC/AC
- Maks. radna temperatura
65 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
24 VDC +/- 20% putem 2-pinskog 5,08 mm Phoenix vijčanog priključka
- Pogonska tempratura
-25 do 65 °C
- dim.
(Š x V) 114 mm x 127 mm
- Maks. potrošnja struje
400 mA
- Visina
127 mm
- Širina
114 mm
- Proizvođač-br. dijela
AB7696
- Izvedba
Gateway Profibus Master - EtherCAT Slave
- Potrošnja struje
200 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2813553 Anybus AB7696 sučeljni pretvarač Gateway, Profibus, EtherCat 24 V DC/AC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2813553 Anybus AB7696 sučeljni pretvarač Gateway, Profibus, EtherCat 24 V DC/AC 1 St.
Opis
Anybus X-gateway povezuje PROFIBUS mrežu s EtherCAT mrežom, omogućujući nesmetan protok informacija između dviju mreža.
BRZ I/O PRIJENOS PODATAKA IZMEĐU DVIJE MREŽE
X-gateway prvenstveno je namijenjen za prijenos cikličkih I/O podataka između dvije mreže i na taj način rasterećuje PLC dodatnih zadataka. Gateway je master u PROFIBUS mreži i slave u EtherCAT mreži. Prijenos podataka je transparentan i do 512 bajtova I/O podataka može se prenijeti u svakom smjeru.
JEDNOSTAVNO POKRETANJE - NIJE POTREBNO PROGRAMIRANJE
Veza između dvije mreže konfigurira se pomoću softvera "Anybus Configuration Manager". Za to nije potrebno znanje programiranja. Volumen I/O podataka koji se prenosi tvornički je postavljen na 20 bajtova.
Ovaj tekst je strojno preveden.
BRZ I/O PRIJENOS PODATAKA IZMEĐU DVIJE MREŽE
X-gateway prvenstveno je namijenjen za prijenos cikličkih I/O podataka između dvije mreže i na taj način rasterećuje PLC dodatnih zadataka. Gateway je master u PROFIBUS mreži i slave u EtherCAT mreži. Prijenos podataka je transparentan i do 512 bajtova I/O podataka može se prenijeti u svakom smjeru.
JEDNOSTAVNO POKRETANJE - NIJE POTREBNO PROGRAMIRANJE
Veza između dvije mreže konfigurira se pomoću softvera "Anybus Configuration Manager". Za to nije potrebno znanje programiranja. Volumen I/O podataka koji se prenosi tvornički je postavljen na 20 bajtova.
Ovaj tekst je strojno preveden.
