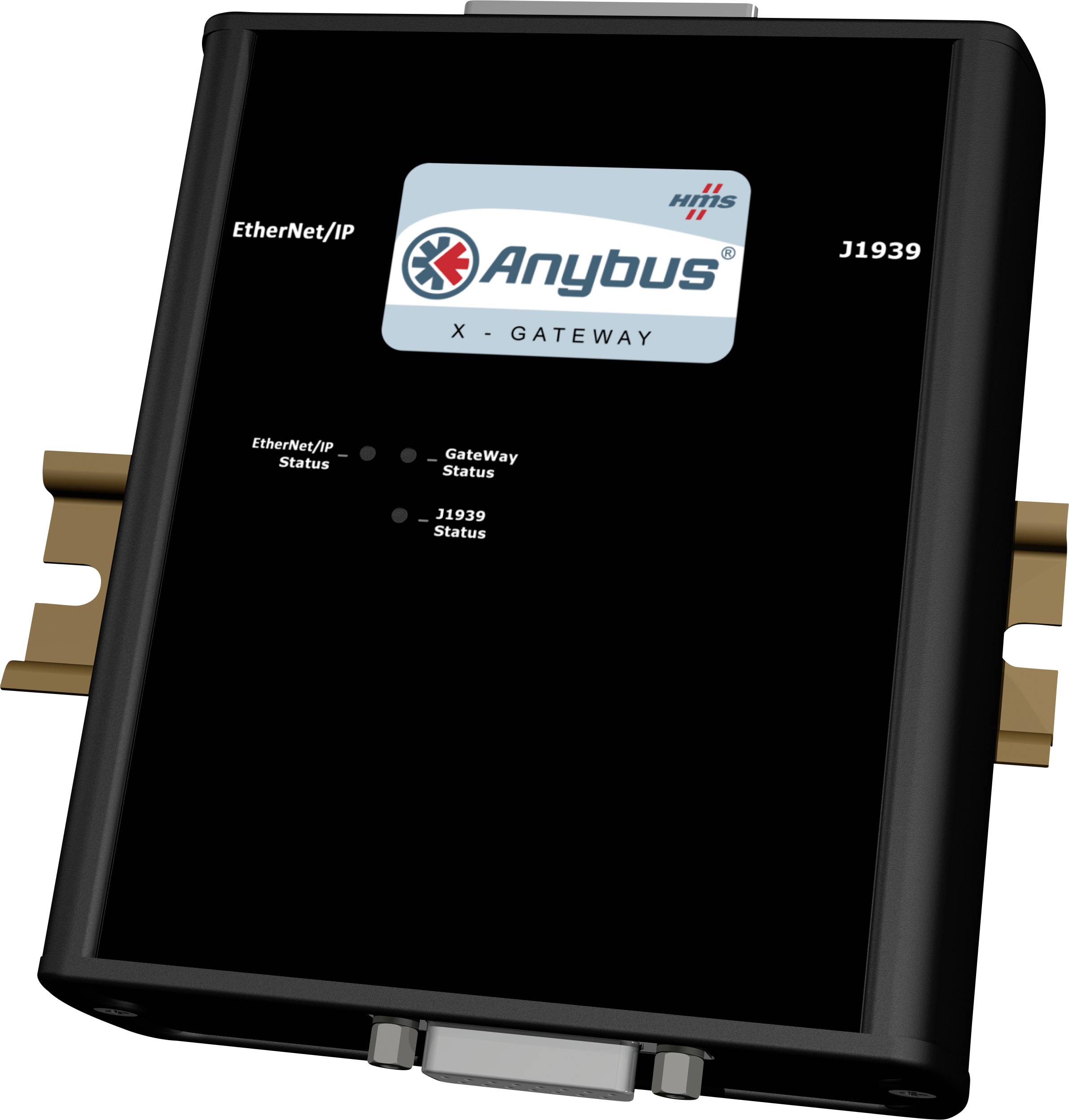

Anybus AB7665 EtherNet/IP Slave/J1939 Slave mrežni poveznik CAN Bus 24 V/DC 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (909,00 € / komad)
909,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dužina: 114 mm
- Težina: 400 g
- Radna temperatura: -25 do +65 ° C
- Materijal kućišta: aluminij i plastika
- Položaj ugradnje: okomit / ravan
- Galvanska izolacija: na obje BUS / Ethernet strane
- Stupanj zaštite: IP20, NEMA ocjena 1
- Montaža: gornja šina (EN 50022 standard)
- I / O konfiguracija: Preko USB priključka i softvera "Anybus Configuration Manager"
- Vrsta proizvoda
mrežni poveznik
- Sučelja (Advantech)
CAN Bus
- Tip
EtherNet/IP Slave/J1939 Slave
- Radni napon
24 V/DC
- Min. radna temperatura
-25 °C
- Pogonska tempratura
-25 °C (min)
- dim.
(Š x V) 44 mm x 127 mm
- Maks. potrošnja struje
400 mA
- Visina
127 mm
- Širina
44 mm
- Proizvođač-br. dijela
AB7665
- Izvedba
Anybus EtherNet / IP slave / J1939 slave gateway
- Potrošnja struje
200 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2390255 Anybus AB7665 EtherNet/IP Slave/J1939 Slave mrežni poveznik CAN Bus 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2390255 Anybus AB7665 EtherNet/IP Slave/J1939 Slave mrežni poveznik CAN Bus 24 V/DC 1 St.
Opis
Anybus X-gateway - Ethernet adapter / poslužitelj - J1939
Uz Anybus X-gateway možete nadzirati i kontrolirati podatke J1939 mreže za komercijalna vozila iz PLC sustava ili uređaja koji se temelji na Ethernetu. Gateway podržava protokole EtherNet / IP i Modbus-TCP.
BRZI I / O PRIJENOS PODATAKA IZMEĐU DVIJE MREŽE
Podaci poruke J1939 preslikavaju se u I / O tablice tako da su dostupni Ethernet mreži. U EtherNet / IP mreži, X-gateway je adapter tako da se podaci J1939 (I / O ili eksplicitne poruke) mogu prenositi na skener EtherNet / IP mreže. U Modbus-TCP, pristupnik je poslužitelj, tako da se klijent Modbus-TCP može obraćati podacima J1939 kao Modbus registru.
JEDNOSTAVNO NAMJENJIVANJE - NIJE POTREBNO PROGRAMIRANJE
HMS nudi besplatni alat za konfiguraciju zasnovan na sustavu Windows (BWConfig) za X-gateway. Ovaj softver zasnovan na računalu omogućuje korisnicima da dodijele podatke parametara J1939 (PGN) memorijskom području kojemu se može adresirati putem Ethernet sučelja pristupnika.
Tijekom konfiguracije stvara se I / O tablica s odabranim J1939 PGN-ovima, koji se čitaju ili zapisuju iz mreže J1939. Alat za konfiguriranje BWConfig dodjeljuje I / O tablicu rasponu adresa koje je dostupno Ethernet sučelju pristupnika.
Značajke i prednosti
Nadgledanje i kontrola podataka iz J1939 mreže za komercijalna vozila iz PLC sustava ili uređaja zasnovanog na Ethernetu
Podržava protokole EtherNet / IP ili Modbus-TCP
Tipične primjene / industrije: generatori energije, nafta i plin, brodska, komercijalna i teška vozila, sustavi temeljeni na dizelskim motorima s podrškom J1939
Maksimalno 500 bajtova I / O podataka u svakom smjeru
Jednostavna konfiguracija sa softverom BWConfig zasnovan na sustavu Windows, nije potrebno programiranje
10/100 Mbit / s Ethernet adapter sučelje s IT funkcijom: HTTP poslužitelj, FTP poslužitelj, Telnet poslužitelj i klijent e-pošte
Robusno samostalno kućište izrađeno od aluminija
Kvalificirana, tehnička podrška
Ovaj tekst je strojno preveden.
Uz Anybus X-gateway možete nadzirati i kontrolirati podatke J1939 mreže za komercijalna vozila iz PLC sustava ili uređaja koji se temelji na Ethernetu. Gateway podržava protokole EtherNet / IP i Modbus-TCP.
BRZI I / O PRIJENOS PODATAKA IZMEĐU DVIJE MREŽE
Podaci poruke J1939 preslikavaju se u I / O tablice tako da su dostupni Ethernet mreži. U EtherNet / IP mreži, X-gateway je adapter tako da se podaci J1939 (I / O ili eksplicitne poruke) mogu prenositi na skener EtherNet / IP mreže. U Modbus-TCP, pristupnik je poslužitelj, tako da se klijent Modbus-TCP može obraćati podacima J1939 kao Modbus registru.
JEDNOSTAVNO NAMJENJIVANJE - NIJE POTREBNO PROGRAMIRANJE
HMS nudi besplatni alat za konfiguraciju zasnovan na sustavu Windows (BWConfig) za X-gateway. Ovaj softver zasnovan na računalu omogućuje korisnicima da dodijele podatke parametara J1939 (PGN) memorijskom području kojemu se može adresirati putem Ethernet sučelja pristupnika.
Tijekom konfiguracije stvara se I / O tablica s odabranim J1939 PGN-ovima, koji se čitaju ili zapisuju iz mreže J1939. Alat za konfiguriranje BWConfig dodjeljuje I / O tablicu rasponu adresa koje je dostupno Ethernet sučelju pristupnika.
Značajke i prednosti
Nadgledanje i kontrola podataka iz J1939 mreže za komercijalna vozila iz PLC sustava ili uređaja zasnovanog na Ethernetu
Podržava protokole EtherNet / IP ili Modbus-TCP
Tipične primjene / industrije: generatori energije, nafta i plin, brodska, komercijalna i teška vozila, sustavi temeljeni na dizelskim motorima s podrškom J1939
Maksimalno 500 bajtova I / O podataka u svakom smjeru
Jednostavna konfiguracija sa softverom BWConfig zasnovan na sustavu Windows, nije potrebno programiranje
10/100 Mbit / s Ethernet adapter sučelje s IT funkcijom: HTTP poslužitelj, FTP poslužitelj, Telnet poslužitelj i klijent e-pošte
Robusno samostalno kućište izrađeno od aluminija
Kvalificirana, tehnička podrška
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Uputstva za brzi start
- USB konfiguracijski kabel
- Softver za konfiguraciju dostupan za preuzimanje
- Anybus OPC poslužiteljski softver (OPC Classic za Windows) dostupan za preuzimanje
- Napajanje nije uključeno
