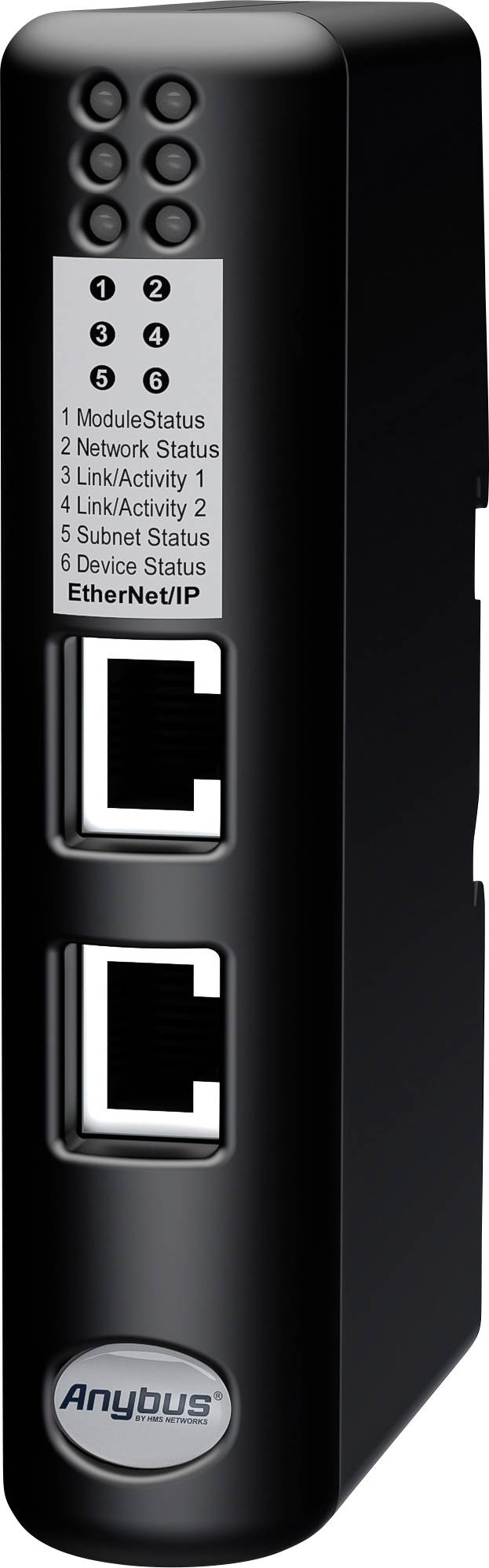

Anybus AB7306 CANopen Master/EtherNet/IP 2-Port Slave mrežni poveznik CANopen 24 V/DC 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.169,00 € / komad)
1.169,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Dužina: 120 mm
- Masa: 150 g
- Radna temperatura: -25 do +55 ° C
- Konfiguracijska veza: USB (USB / CAN adapter nije uključen)
- Prekidač za konfiguraciju: Na pristupnom prozoru za postavljanje adrese CANopen i brzine prijenosa
- Priključak CANopen: 9-FU34-pinski D-Sub konektor (uklj.)
- Fieldbus / Ethernet veza: (Pogledajte opis sučelja gore)
- Galvanska izolacija: Na CAN i BUS / Ethernet strani
- Brzina prijenosa CANopen: 20 kbit / s - 1 Mbit / s
- Montaža: gornja šina (EN 50022 standard)
- Stupanj zaštite: IP20, NEMA ocjena 1
- Vrsta proizvoda
mrežni poveznik
- Sučelja (Advantech)
CANopen
- Tip
CANopen Master/EtherNet/IP 2-Port Slave
- Radni napon
24 V/DC
- Min. radna temperatura
-25 °C
- Pogonska tempratura
-25 °C (min)
- dim.
(Š x V) 75 mm x 27 mm
- Maks. potrošnja struje
300 mA
- Visina
27 mm
- Širina
75 mm
- Proizvođač-br. dijela
AB7306
- Izvedba
Anybus CANopen Master / EtherNet / IP 2-Port Slave Gateway
- Potrošnja struje
100 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2390269 Anybus AB7306 CANopen Master/EtherNet/IP 2-Port Slave mrežni poveznik CANopen 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2390269 Anybus AB7306 CANopen Master/EtherNet/IP 2-Port Slave mrežni poveznik CANopen 24 V/DC 1 St.
Opis
Anybus X-gateway - CANopen Master - EtherNet / IP adapter
Anybus X-gateway CANopen povezuje EtherNet / IP mrežu s podređenom CANopen mrežom i na taj način omogućuje integraciju CANopen uređaja u EtherNet / IPSPS sustav.
BRZI PRIJENOS I / O PODATAKA
X-gateway prvenstveno je namijenjen prijenosu cikličkih I / O podataka između dviju mreža. I / O podaci EtherNet / IP mreže zapisani su u CANopen objektima koji se mogu dodijeliti CANopen PDO-ovima i obrnuto. Gateway je punopravni master / manager u mreži CANopen i adapter / slave u EtherNet / IP mreži. Prijenos podataka između dviju mreža je transparentan i do 510 bajtova može se prenijeti u svakom smjeru.
JEDNOSTAVNA KONFIGURACIJA - NIJE POTREBNO PROGRAMIRANJE
Za konfiguraciju CANopen, HMS preporučuje "Anybus Configuration Manager - CANopen". Konfiguracija CANopen također se može izvesti s uobičajenim CANopen standardnim konfiguratorom. Za konfiguraciju nije potrebno programsko znanje.
ZNAČAJKE I PREDNOSTI
Brza razmjena cikličkih I / O podataka između CANopen-a i EtherNet / IP mreže (5 ms)
Zbog potpune CANopen master / manager funkcije, PLC nije potreban u mreži CANopen
Spajanje do 126 podređenih uređaja CANopen
Kompatibilan s PLC-ima vodećih proizvođača
Jednostavna CANopen konfiguracija pomoću softvera "Anybus Configuration Manager - CANopen". Nije potrebno programiranje.
Mogućnost dizajniranja vlastitih web stranica, npr. U dijagnostičke svrhe
Robusno samostalno kućište za upotrebu u surovim industrijskim okruženjima
Kvalificirana, osobna podrška
Ovaj tekst je strojno preveden.
Anybus X-gateway CANopen povezuje EtherNet / IP mrežu s podređenom CANopen mrežom i na taj način omogućuje integraciju CANopen uređaja u EtherNet / IPSPS sustav.
BRZI PRIJENOS I / O PODATAKA
X-gateway prvenstveno je namijenjen prijenosu cikličkih I / O podataka između dviju mreža. I / O podaci EtherNet / IP mreže zapisani su u CANopen objektima koji se mogu dodijeliti CANopen PDO-ovima i obrnuto. Gateway je punopravni master / manager u mreži CANopen i adapter / slave u EtherNet / IP mreži. Prijenos podataka između dviju mreža je transparentan i do 510 bajtova može se prenijeti u svakom smjeru.
JEDNOSTAVNA KONFIGURACIJA - NIJE POTREBNO PROGRAMIRANJE
Za konfiguraciju CANopen, HMS preporučuje "Anybus Configuration Manager - CANopen". Konfiguracija CANopen također se može izvesti s uobičajenim CANopen standardnim konfiguratorom. Za konfiguraciju nije potrebno programsko znanje.
ZNAČAJKE I PREDNOSTI
Brza razmjena cikličkih I / O podataka između CANopen-a i EtherNet / IP mreže (5 ms)
Zbog potpune CANopen master / manager funkcije, PLC nije potreban u mreži CANopen
Spajanje do 126 podređenih uređaja CANopen
Kompatibilan s PLC-ima vodećih proizvođača
Jednostavna CANopen konfiguracija pomoću softvera "Anybus Configuration Manager - CANopen". Nije potrebno programiranje.
Mogućnost dizajniranja vlastitih web stranica, npr. U dijagnostičke svrhe
Robusno samostalno kućište za upotrebu u surovim industrijskim okruženjima
Kvalificirana, osobna podrška
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Uputstva za brzi start
- Softver za konfiguraciju dostupan za preuzimanje
- Anybus OPC poslužiteljski softver (OPC Classic za Windows) dostupan za preuzimanje
- (Napajanje nije uključeno)
- NAPOMENA: USB / CAN adapter potreban je jednom za konfiguraciju. Ako nemate USB / CAN adapter, kao dodatnu opremu preporučujemo adapter "IXXAT USB-to-CAN V2 compact", br. Narudžbe: 1.01.0281.12001
