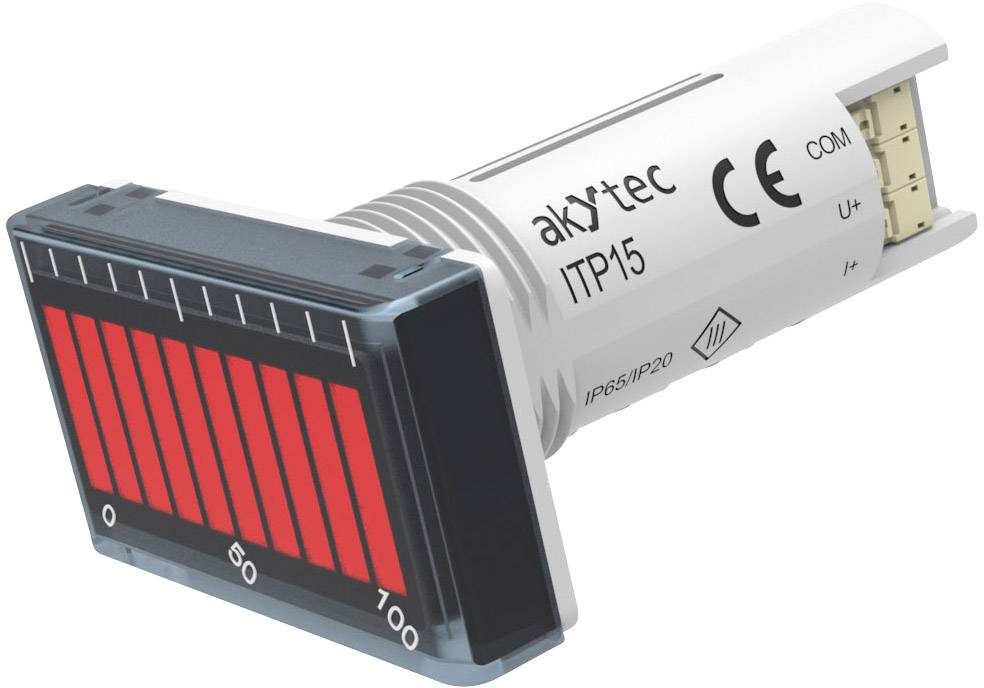

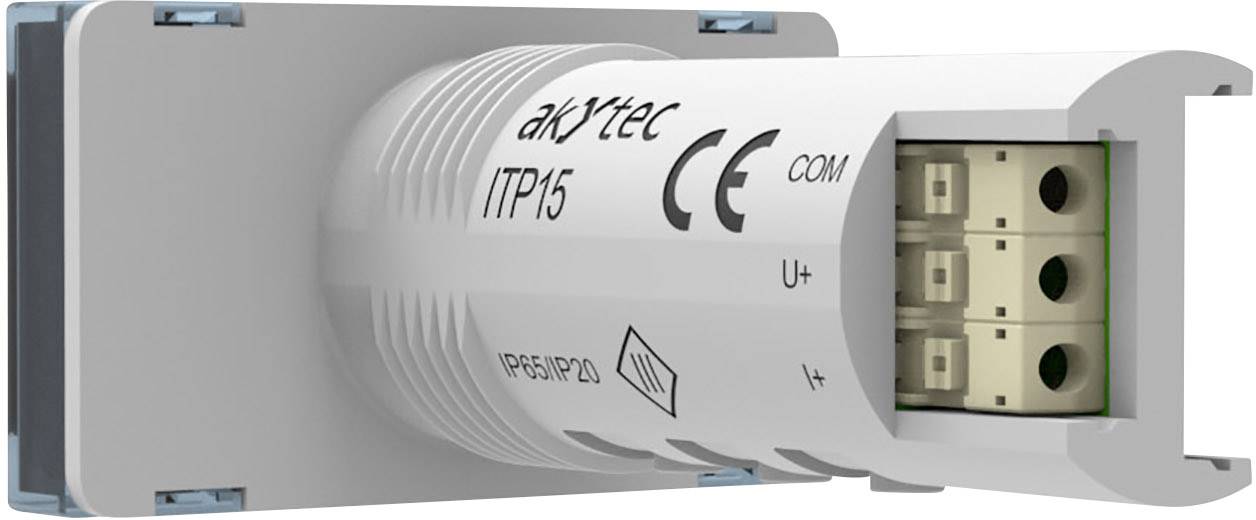

akYtec ITP15 digitalni ugradbeni mjerni uređaj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
28 kom. - zaliha Njemačka
Broj
Ukupno (149,99 € / komad)
149,99 €
sa PDV-om
Istaknuti proizvodi i detalji
Tehnički podaci
- Vrsta proizvoda
digitalni ugradbeni mjerni uređaj
- Mjerna funkcija
struja
napon AC
napon DC
- Mjerno područje (min.)
0 mA
0 V
- Tip
ITP15
- Mjerni raspon (maks.)
20 mA
10 V
- Tehnologija prikaza
LED
IP65 (sprijeda)
IP20 (pozadi)
- Radni napon
24 V
- dim.
(Ø x V) 22.5 mm x 26 mm
- Težina
30 g
- Pogonski napon maks.
30 V
- min. pogonski napon
10 V
- Osvjetljenje zaslona
crveno
zeleno

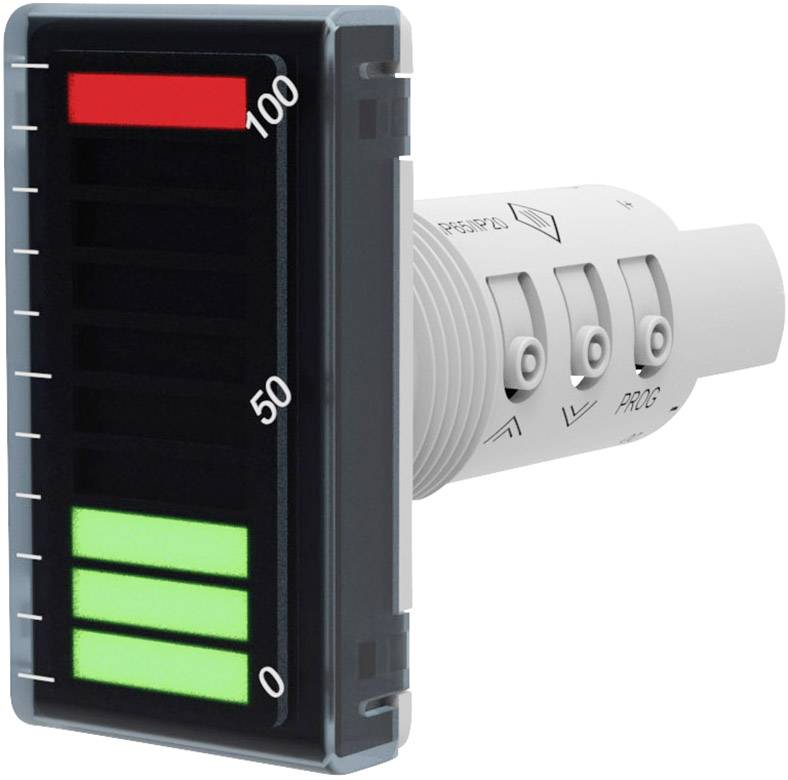

- Posebne značajke
skala u boji
- Širina
48 mm
- Visina
26 mm
- Dužina
65 mm
- Promjer
22.5 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2239890 akYtec ITP15 digitalni ugradbeni mjerni uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 2239890 akYtec ITP15 digitalni ugradbeni mjerni uređaj
Preuzimanje datoteka
Preuzimanje datoteka 2239890 akYtec ITP15 digitalni ugradbeni mjerni uređaj
Opis

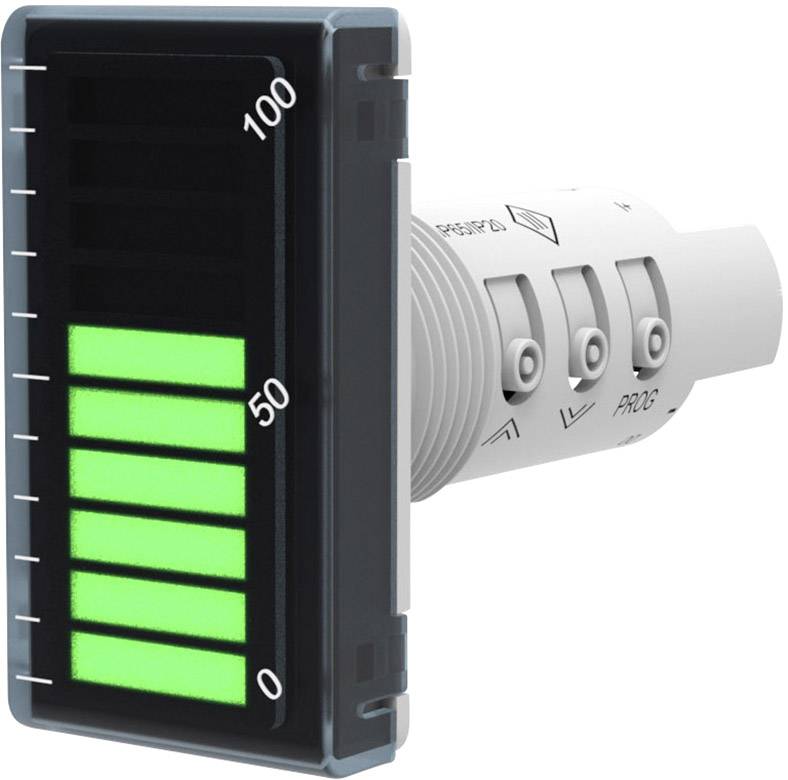

ITP15 zaslon s grafičkim prikazom kompaktni je procesni zaslon koji je namijenjen za vizualizaciju analognog ulaznog signala u rasponu od 0 do 100% s desetsegmentnim zaslonom. Ulazni signal može biti linearni naponski signal od 0 (2) -10 V ili trenutni signal 0 (4) -20 mA. Zbog valjkastog oblika ugradbenog dijela kućišta, uređaj se može postaviti okomito ili vodoravno bez promjene izreza nosača. ITP15 se uklapa u standardni izrez Ø22,5 mm. Izrezi ovog promjera često se koriste za postavljanje standardnih signalnih svjetiljki ili tipki na upravljačke ormare ili upravljačke ploče. Osim toga, ITP15 ima izlazni NPN tranzistor, koji omogućava dvotjedno upravljanje niskonaponskim relejem do 42 V DC / 200 mA.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Prikaz grafičkog prikaza izmjerene vrijednosti
- Raspon zaslona 0… 100%
- 10 dvobojnih (zelenih / crvenih) traka 10%
- Podesivi analogni ulaz (0-5 mA, 0 (4) -20 mA, 0 (2) -10 V)
- Upravljanje u dvije točke s izlazom NPN tranzistora
- 2 načina treptanja (brzo / sporo)
- alarma
