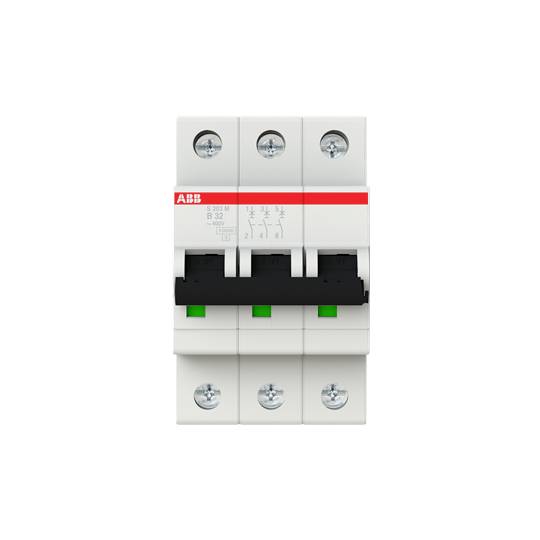

ABB 2CDS273001R0325 S203M-B32 zaštitna sklopka za vodove 32 A 400 V
Vrsta proizvoda
zaštitna sklopka za vodove
Broj polova
3
Karakteristike okidanja
B
Nazivna struja - zaokružena
32 A
Nazivna struja
32 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
zaštitna sklopka za vodove
- Broj polova
3
- Karakteristike okidanja
B
- Nazivna struja - zaokružena
32 A
- Nazivna struja
32 A
- dim.
(D x Š x V) 150 cm x 50 mm x 100 mm
- Sadržaj
1 St.
- Nazivni napon
400 V
- Širina
50 mm
- Visina
100 mm
- Dužina
150 cm
IP20
- Težina
0
AC/DC
69 mm
32 A
400 V
50-60 Hz
B
440 V
3
3
3
3
FALSE
IP20
3
FALSE
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FALSE
TRUE
3
10 kA
10 kA
25 kA
15 kA
4 kV
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3114515 ABB 2CDS273001R0325 S203M-B32 zaštitna sklopka za vodove 32 A 400 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3114515 ABB 2CDS273001R0325 S203M-B32 zaštitna sklopka za vodove 32 A 400 V
Opis
Automatski osigurači serije S 200 M štite kabele i žice od preopterećenja i kratkih spojeva u skladu s DIN VDE 0100-430 i DIN VDE 0100-530. Zadovoljavaju građevinske propise DIN VDE 0641-11 ili IEC/EN 60898-1, DIN VDE 0660-101 ili IEC/EN60947-2 i UL1077 i CSA 22.2 br. 235. Njegov patentirani priključni terminal osigurava jednostavno i sigurno kontaktiranje i rukovanje pomoću tlačne ploče. Za bolju vidljivost kod ožičenja, priključni otvor za kabele nalazi se iznad priključnog otvora za faznu šinu. Vodič presjeka do 35 mm² može se spojiti izravno na uređaj preko priključne stezaljke s izolacijom u klasi zaštite IP20. Opsežna ponuda dodatne opreme nudi vam sve što vam je potrebno za vaše zadatke postavljanja. Brojna odobrenja čine S 200 M pogodnim za upotrebu u cijelom svijetu. Svaki uređaj prije isporuke prolazi trostruko intenzivno testiranje kvalitete i performansi.
Ovaj tekst je strojno preveden.
