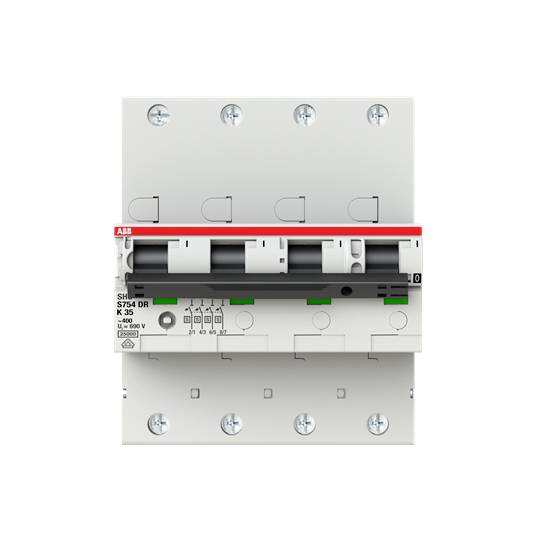

ABB 2CDH784001R0547 S754DR-K35 zaštitna sklopka za vodove 3-fazni 35 A 400 V
Vrsta proizvoda
zaštitna sklopka za vodove
Broj polova
3
Karakteristike okidanja
K
Nazivna struja - zaokružena
35 A
Nazivna struja
35 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
zaštitna sklopka za vodove
- Broj polova
3
- Karakteristike okidanja
K
- Nazivna struja - zaokružena
35 A
- Nazivna struja
35 A
- Sadržaj
1 St.
- Izvedba
3-fazni
- Nazivni napon
400 V
- Određene značajke prekidača/tipkala
zaključan
IP20
DIN rail
50 Hz
35 A
400 V
Other
690 V
4
25 kA
4
3
6 kV
IP20
FALSE
3
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3117958 ABB 2CDH784001R0547 S754DR-K35 zaštitna sklopka za vodove 3-fazni 35 A 400 V
Opis
Selektivni glavni prekidači serije S750DR certificirani su prema DIN VDE 0641-21 kao selektivni glavni prekidači (SHU) neovisni o naponu, njima mogu upravljati laici i dizajnirani su za najvišu kategoriju prenapona. Područje njegove primjene je raznoliko: kao rastavljač na mjernoj stanici u skladu s TAB-om mrežnih operatera ili VDE-AR-N 4101 kao i u svim niskonaponskim glavnim razvodnim pločama za zaštitu distribucijskih krugova i kao izolacijski uređaj s funkcijom isključivanja. Treba naglasiti posebna svojstva selektivnosti za osiguranje visoke raspoloživosti sustava. Namijenjeni su za montažu na 35 mm profilnu šinu u skladu s DIN EN 60715. Uređaji u obitelji S 750DR uključuju integriranu opciju zaključavanja koja omogućuje simultano blokiranje 3 pola trofaznog napajanja. Integrirani klizač za zaključavanje zaključava se u položaju UKLJUČENO ili ISKLJUČENO, a također se može osigurati lokotom, žičanom brtvom ili vezicom za kabel. Preklopni status može se nadzirati pomoću pomoćnog prekidača koji se može priključiti.
