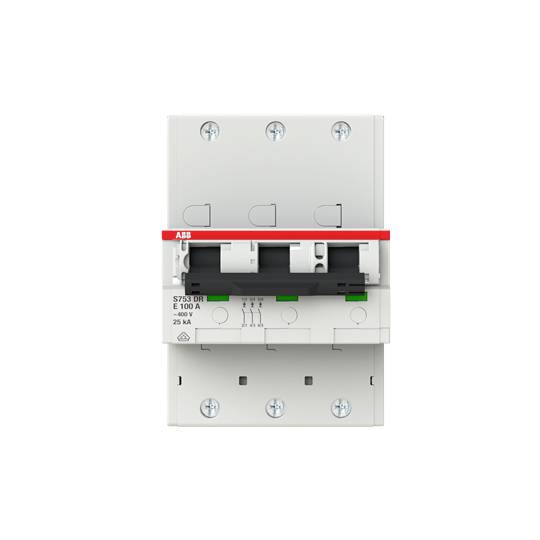

ABB 2CDH783010R0822 S753DR-E100 zaštitna sklopka za vodove 3-fazni 100 A
Vrsta proizvoda
zaštitna sklopka za vodove
Broj polova
3
Nazivna struja - zaokružena
100 A
Nazivna struja
100 A
Sadržaj
1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
zaštitna sklopka za vodove
- Broj polova
3
- Nazivna struja - zaokružena
100 A
- Nazivna struja
100 A
- Sadržaj
1 St.
- Izvedba
3-fazni
- Određene značajke prekidača/tipkala
za montažu na vodilice
IP20
DIN rail
100 A
Other
690 V
3
25 kA
4
3
IP20
3
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3117953 ABB 2CDH783010R0822 S753DR-E100 zaštitna sklopka za vodove 3-fazni 100 A
Opis
S750DR od 80 i 100 A selektivni su glavni prekidači strujnog kruga (SH sklopke) VDE certificirani prema IEC / EN 60947-2 i koriste se kao grupni ili rezervni osigurači umjesto NH osigurača ili drugih zaštitnih uređaja od prekomjerne struje u glavnim razvodnim pločama ili rasklopnim uređajima . Oni nude potpunu selektivnost za uzvodne i nizvodne zaštitne uređaje zbog jedinstvenog ograničenja energije u slučaju kvara.
S750DR ne treba spoj neutralne žice, oni su neovisni o naponu. Za uključivanje ili isključivanje ili za zaštitnu funkciju nije potrebna pomoćna energija. Dizajn osigurava da se zaštitna funkcija pouzdano ispuni, bez obzira na mrežne greške ili oblik mreže.
S750DR je namijenjen za montažu na DIN šinu. 3-polni uređaji mogu se postaviti na sustav sabirnica od 40 mm pomoću adaptera za sabirnice S750DR-QA.
Primjena: funkcionalne zgrade, industrija, područja važna za sigurnost i za osiguranje visoke raspoloživosti sustava. Na primjer, u objektima za okupljanje ljudi (DIN VDE 0100-718) iu medicinskim područjima (DIN VDE 0100-710).
Ovaj tekst je strojno preveden.
S750DR ne treba spoj neutralne žice, oni su neovisni o naponu. Za uključivanje ili isključivanje ili za zaštitnu funkciju nije potrebna pomoćna energija. Dizajn osigurava da se zaštitna funkcija pouzdano ispuni, bez obzira na mrežne greške ili oblik mreže.
S750DR je namijenjen za montažu na DIN šinu. 3-polni uređaji mogu se postaviti na sustav sabirnica od 40 mm pomoću adaptera za sabirnice S750DR-QA.
Primjena: funkcionalne zgrade, industrija, područja važna za sigurnost i za osiguranje visoke raspoloživosti sustava. Na primjer, u objektima za okupljanje ljudi (DIN VDE 0100-718) iu medicinskim područjima (DIN VDE 0100-710).
Ovaj tekst je strojno preveden.
