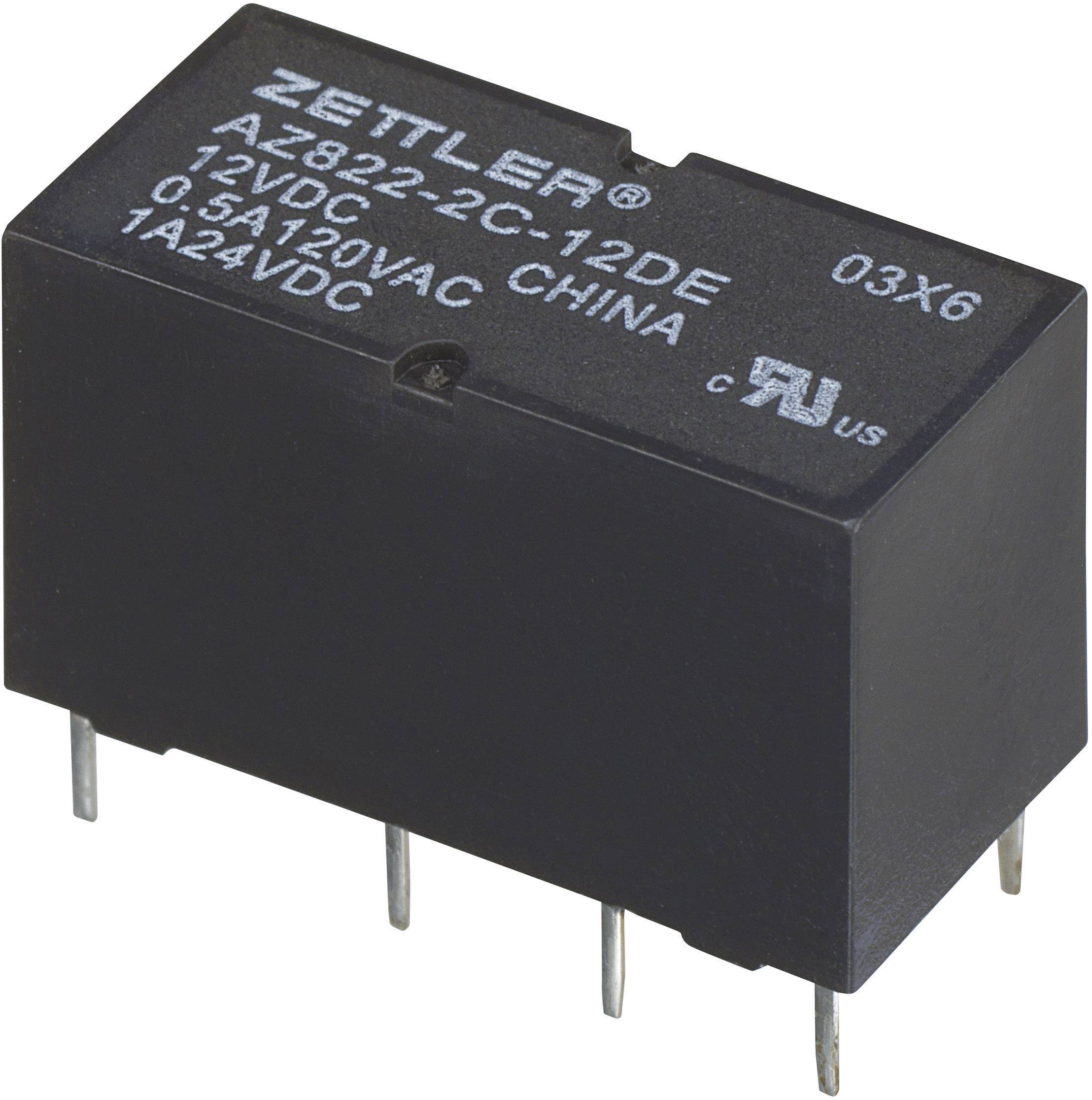

Crni relej marke Zettler, model AZ822-2C-12DE, 12VDC, za upravljanje električnim strujnim krugovima.

Crni relej marke Zettler, model AZ822-2C-12DE, 12VDC, za upravljanje električnim strujnim krugovima.

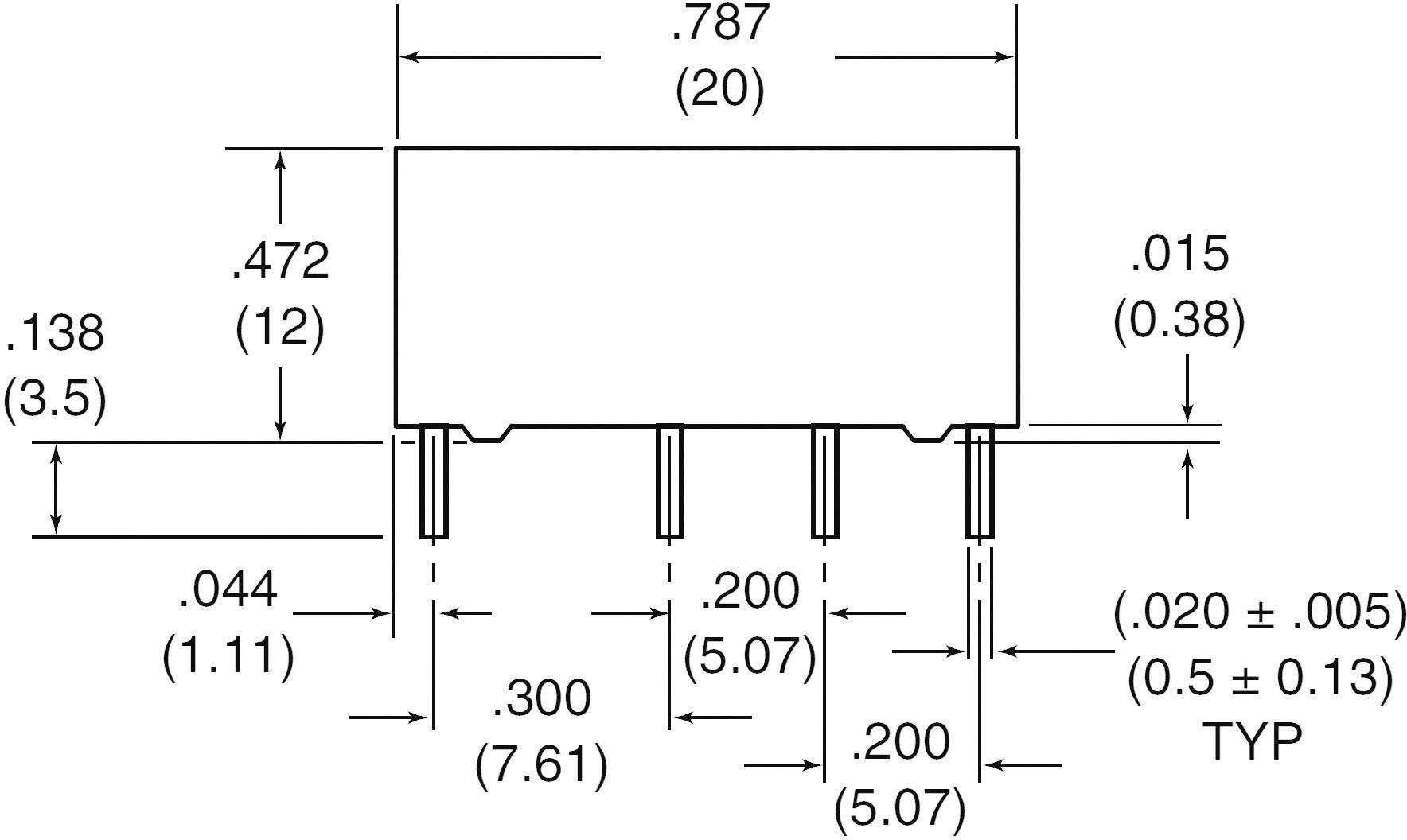

Tehnički nacrt elektroničke komponente s dimenzijama u inčima i milimetrima. Detalji o širini, duljini i razmacima između pinova.

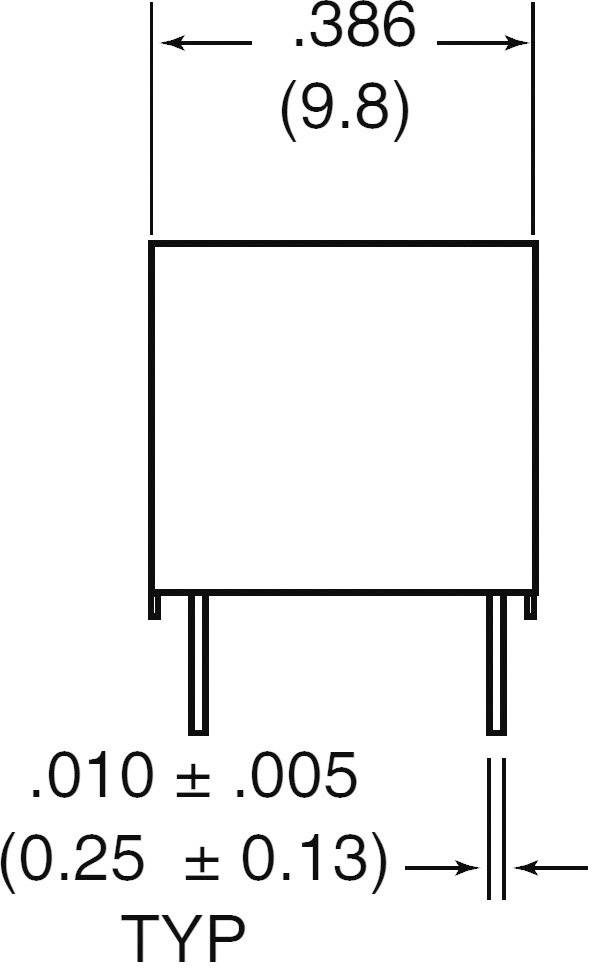

Tehnički nacrt pravokutnog dijela s dva priključka na dnu. Dimenzije: širina .386 inča (9,8 mm), udaljenost između priključaka .010 ± .005 inča.

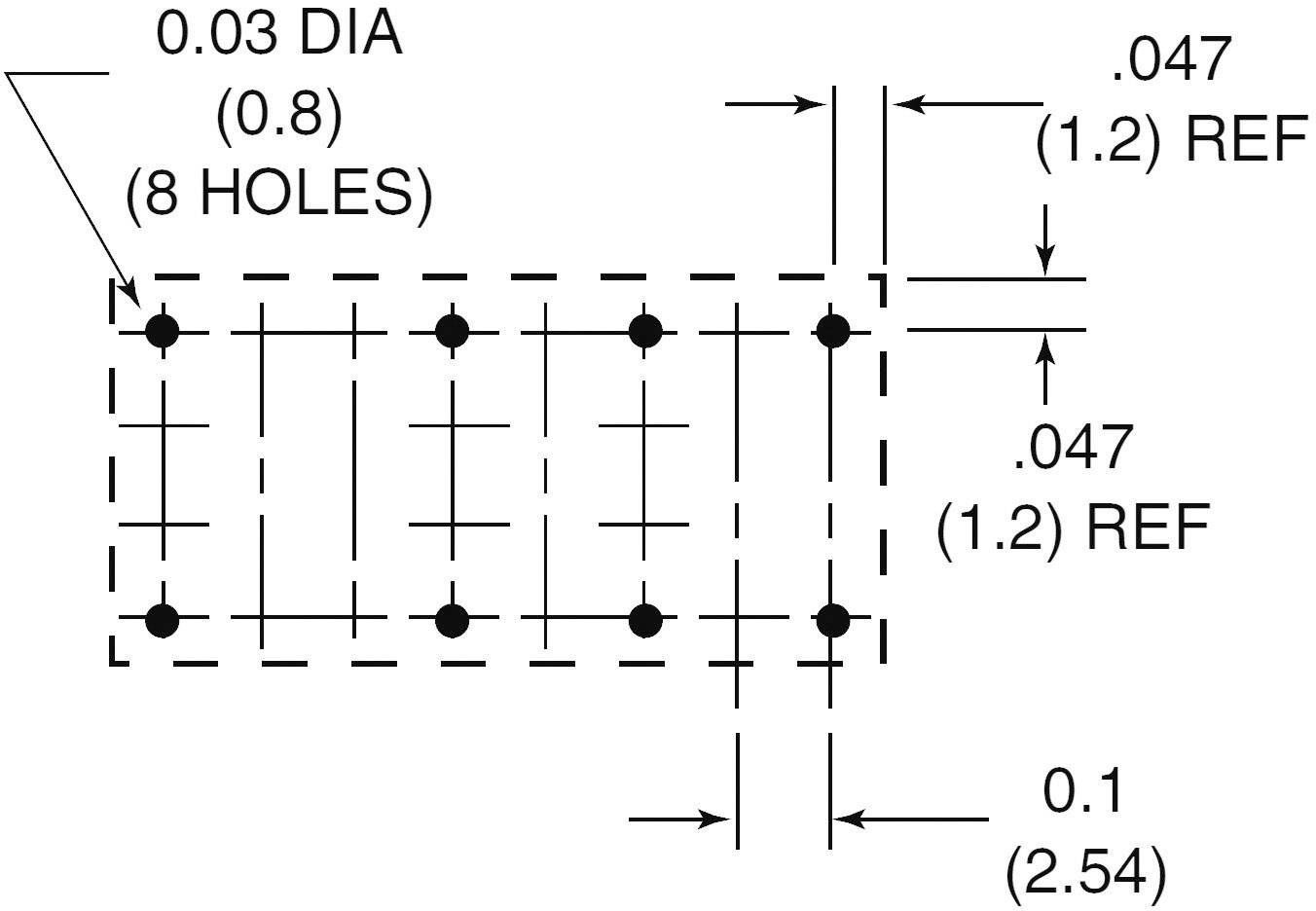

Tehnički crtež pravokutnog elementa s osam rupa promjera 0,03, dimenzioniranog na 0,047 i 0,1 jedinica s referentnim oznakama.

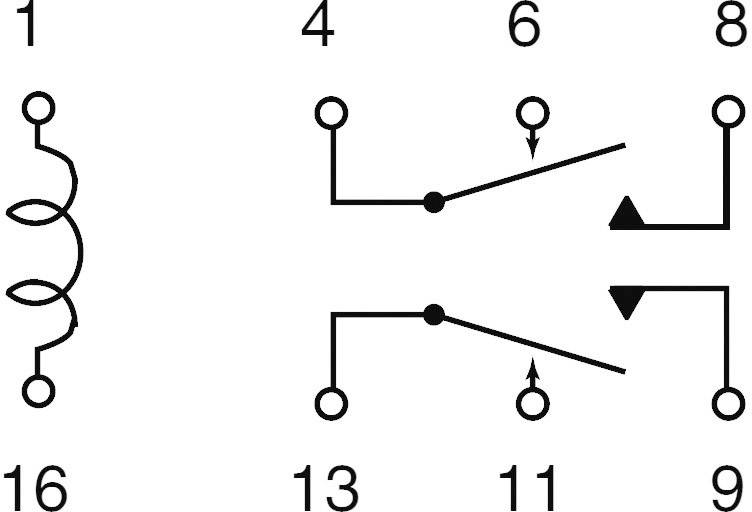

Shema spajanja: Dva prekidača sa strelicama koje prikazuju kontaktne položaje. Zavojnica gore lijevo, četiri numerirane stezaljke dolje.

1/5

Slika slična

Zettler Electronics

Vrsta proizvoda

relej za tiskane pločice

Nazivni napon svitka

24 V/DC

Način regulacije

monostabilan, 1 zavojnica

Vrsta kontakta

2 prebacivanje

Preklopni napon (maks.)

220 V/DC

250 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

242 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (4,29 € / komad)

4,29 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Zettler Electronics AZ822-2C-24DSE relej za tiskane pločice 24 V/DC 2 A 2 prebacivanje 1 St.

Više informacija

Tehnički podaci

Vrsta proizvoda: relej za tiskane pločice

Tip: AZ822-2C-24DSE

Nazivni napon svitka: 24 V/DC

Odzivni napon (min.): 16.8 V/DC

Radni napon (maks.): 52.9 V/DC

Način regulacije: monostabilan, 1 zavojnica

Otpornost (svitka): 2880 Ω

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgPd-legura sa zlatom oblogom

Preklopni napon (maks.): 220 V/DC
250 V/AC

Prebacivanje struje (maks.): 2 A

Maks. rasklopna snaga: 60 W
125 VA

Priključak: lemne igle

Izoalcijski napon: 1000 V

Min. temperatura: -55 °C

Maks. temperatura: +90 °C

Dužina: 20 mm

Širina: 9.8 mm

Visina: 12 mm

dim.: (D x Š x V) 20 x 9.8 x 12 mm

Sadržaj: 1 St.

RoHS-konforno: Da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 507432 Zettler Electronics AZ822-2C-24DSE relej za tiskane pločice 24 V/DC 2 A 2 prebacivanje 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 507432 Zettler Electronics AZ822-2C-24DSE relej za tiskane pločice 24 V/DC 2 A 2 prebacivanje 1 St.

Opis

Niski profil za kompaktne dimenzije ploče. Životni vijek do 10 milijuna preklopnih ciklusa. Odgovara standardnom IC kućištu sa 16 pina. Zapečaćena verzija, otporna na pranje, prikladna za strojeve za automatsko lemljenje.

Ovaj tekst je strojno preveden.

Opis

Niski profil za kompaktne dimenzije ploče. Životni vijek do 10 milijuna preklopnih ciklusa. Odgovara standardnom IC kućištu sa 16 pina. Zapečaćena verzija, otporna na pranje, prikladna za strojeve za automatsko lemljenje.

Ovaj tekst je strojno preveden.
