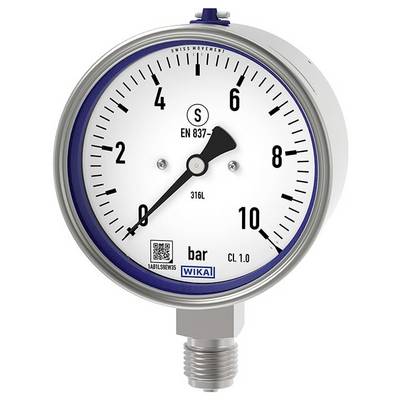

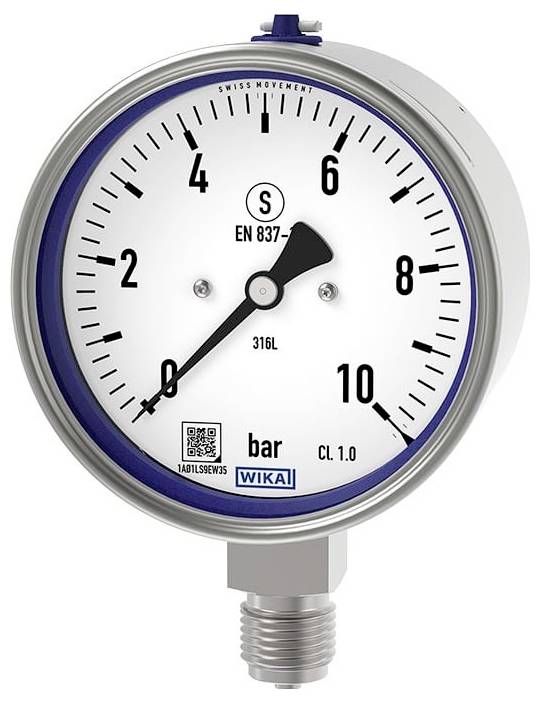

WIKA manometar s cijevnom oprugom 9150509 233.30 Priključak (Manometri): donja strana 0 do 1600 bar 1 St.
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (839,00 € / komad)
839,00 €
sa PDV-om
Tehnički podaci
- Vrsta: 233.30
- Raspon prikaza: 0...1600 bara
- Procesni priključak: G 1/2 B
- Mjerni sustav: CrNi čelik
- Nazivna veličina: 100 mm
- Mjerno područje: Mjerno područje nadtlaka
- Položaj priključka: donji
- Prozor za gledanje: višeslojno sigurnosno staklo
- Klasa točnosti: Klasa 1.0
- Standard manometra: Međunarodni (Europa)
- Ispunjavanje kućišta: s
- Pokazivač: Standardni pokazivač
- Zaštita IP 65
- Sustav za mjerenje materijala: mjerni sustav 316L
- Kućište s punilom: Glicerin
- Zaštitna kapica za navoj: sa zaštitnom kapicom za navoj
- Dopuštena temperatura okoline: -20 … +60 °C
- Dopuštena temperatura medija: + 100 °C
- Vrsta proizvoda
manometar s cijevnom oprugom
- Područje prikaza (min.)
0 bar
- Radni tlak (maks
1600 bar
- Mjerno područje (maks.)
1600 bar
- Pogonska tempratura
-20 do 60 °C
- Min. radna temperatura
-20 °C
- Maks. radna temperatura
60 °C
- Proizvođač-br. dijela
9150509
- dim.
(Ø) 100 mm
- Priključak
G 1/2
- Priključak
donja strana
- Radni tlak (min.)
0 bar
- Područje radnog tlaka
0 do 1600 bar
- Promjer
100 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3526554 WIKA manometar s cijevnom oprugom 9150509 233.30 Priključak (Manometri): donja strana 0 do 1600 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3526554 WIKA manometar s cijevnom oprugom 9150509 233.30 Priključak (Manometri): donja strana 0 do 1600 bar 1 St.
Opis
Bourdonova cijev za mjerenje tlaka, nehrđajući čelik
Sigurnosni dizajn EN 837-1
Vrsta: 233.30
Tehnički podaci prema podatkovnom listu: PM 02.04
Mjerni sustav: CrNi čelik
Ispunjavanje kućišta: s
Nazivna veličina: 100 mm
Mjerno područje: Mjerno područje nadtlaka
Raspon prikaza: 0...1600 bara
Procesni priključak: G 1/2 B
Položaj priključka: donji
Prozor za gledanje: višeslojno sigurnosno staklo
Pokazivač: Standardni pokazivač
Klasa točnosti: Klasa 1.0
Sustav za mjerenje materijala: mjerni sustav 316L
Kućište s punilom: Glicerin
Zaštita IP 65
dopuštena temperatura medija: + 100 °C
dopuštena temperatura okoline: -20 … +60 °C
Zaštitna kapica za navoj: sa zaštitnom kapicom za navoj
Standard manometra: Međunarodni (Europa)
Logo proizvođača: *WIKA*
sa serijskim brojem
QR kod s proširenim serijskim brojem na brojčaniku
dopuštena temperatura okoline: -20 … +60 °C
Ovaj tekst je strojno preveden.
Sigurnosni dizajn EN 837-1
Vrsta: 233.30
Tehnički podaci prema podatkovnom listu: PM 02.04
Mjerni sustav: CrNi čelik
Ispunjavanje kućišta: s
Nazivna veličina: 100 mm
Mjerno područje: Mjerno područje nadtlaka
Raspon prikaza: 0...1600 bara
Procesni priključak: G 1/2 B
Položaj priključka: donji
Prozor za gledanje: višeslojno sigurnosno staklo
Pokazivač: Standardni pokazivač
Klasa točnosti: Klasa 1.0
Sustav za mjerenje materijala: mjerni sustav 316L
Kućište s punilom: Glicerin
Zaštita IP 65
dopuštena temperatura medija: + 100 °C
dopuštena temperatura okoline: -20 … +60 °C
Zaštitna kapica za navoj: sa zaštitnom kapicom za navoj
Standard manometra: Međunarodni (Europa)
Logo proizvođača: *WIKA*
sa serijskim brojem
QR kod s proširenim serijskim brojem na brojčaniku
dopuštena temperatura okoline: -20 … +60 °C
Ovaj tekst je strojno preveden.
