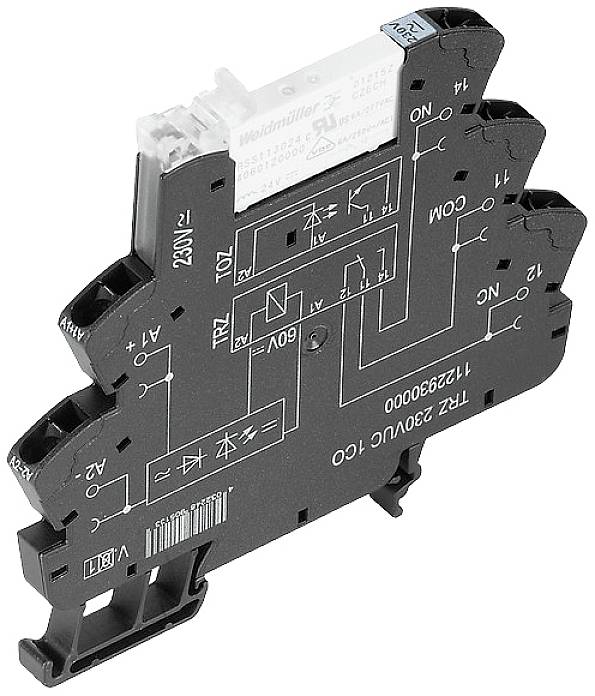

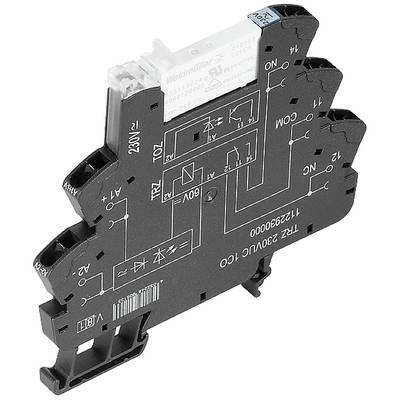

Weidmüller TRZ 48VUC 1CO AGSNO spojni relej 48 V DC/AC 6 A 1 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
1 prebacivanje
Nazivni napon
48 V DC/AC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
229,99 €
3
2% = 5,61 €
224,38 €
5
3% = 7,84 €
222,15 €
10
4% = 9,34 €
220,65 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (23,00 € / komad)
229,99 €
sa PDV-om
Tehnički podaci
- Vlažnost: 5 ... 95% rel. Vlaga, Tu = 40 ° C, bez kondenzacije
- Temperatura skladištenja: -40 °C…85 °C
- Nazivna struja izmjenična struja: 8 mA
- Nominalna snaga: 240 mVA / 192 mW
- Napon odziva / ispada: 32 V / 9 V AC 33 V / 8,5 V DC
- Prikaz statusa: LED zeleno
- Nazivni preklopni napon: 250 V AC
- Udarna struja: 30 A / 20 ms
- Uklopni kapacitet DC (omički), maks .: 144 W @ 24 V
- min. Sklopni kapacitet: 100 mA @ 12 V
- Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
- Nosač šina: TS 35
- Gumb za testiranje: Ne.
- Pokazivač položaja mehaničkog prekidača: Ne.
- Nazivni napon: 300 V
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 min.
- Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
- Izdržljivi impulsni napon: 6 kV (1,2 / 50 µs)
- Duljina uklanjanja nazivnog priključka: 8 mm
- Područje stezanja, nazivni priključak: 1,5 mm²
- Područje stezanja, min.: 0,14 mm²
- Površina stezanja, maks .: 2,5 mm²
- Poprečni presjek priključka vodiča, puni, min .: 0,14 mm²
- Presjek priključka vodiča, puni, maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, min .: 0,14 mm²
- Presjek priključka vodiča, fino uvijen, maks .: 2,5 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,14 mm²
- Presjek priključka vodiča, fino upleteni AEH s plastičnom ogrlicom DIN 46228/4, maks .: 1,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,14 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 1,5 mm²
- Veličina oštrice: 0,6 x 3,5 mm
- Uklopni napon istosmjerne struje, maks .: 250 V
- Kašnjenje isključenja:<25 ms
- Tip vodiča: kruti bakreni vodič, fino upleteni bakreni vodič
- Struja preuzimanja / ispuštanja, tipično: 5,3 mA / 1,2 mA AC 4,5 mA / 0,8 mA DC
- Relej za zamjenu napona zavojnice koji odstupa od nominalnog upravljačkog napona: Da
- Zamjenski napon zavojnice releja: 24 V DC
- Vrsta proizvoda
spojni relej
- Tip
TRZ 48VUC 1CO AGSNO
- Priključak
opružna stezaljka
- Boja
crna
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO
- Nazivni napon
48 V DC/AC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA
- Mehanički vijek trajanja
5 x 106Ciklusi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dubina
87.8 mm
- Širina
6.4 mm
- Visina
90.5 mm
- dim.
(Š x V x D) 6.4 x 90.5 x 87.8 mm
- Sadržaj
10 St.
- Težina
30.8 g
- RoHS-konforno
Da
- Trajna struja (maks.)
6 A
- Radni napon
48 V
- Uklopna struja
30 A
- UKCA
nije bitno
