Kupi Weidmüller TRS 120VACRC 1COAU C1D2 spojni relej 120 V/AC 6 A 1 prebacivanje 10 St.

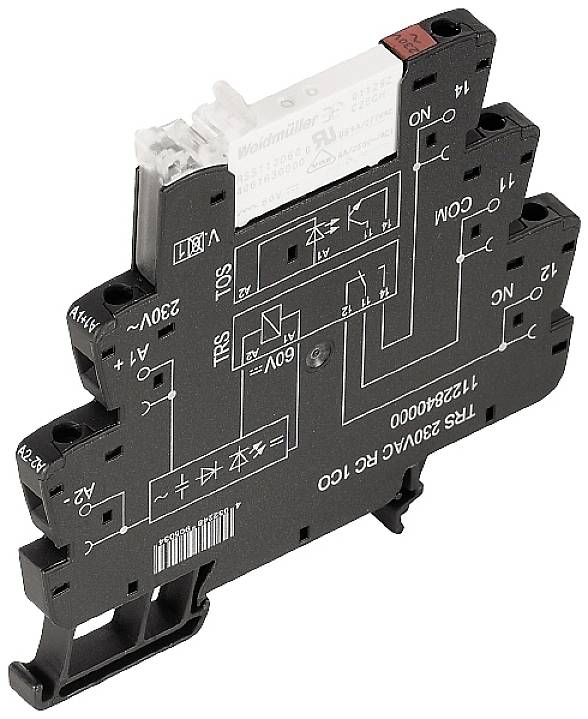

'Relejna sučeljska jedinica sa shemom i tehničkim podacima, slika tvrtke Weidmüller. Koristi se za električno upravljanje signalima i snagom.'

Vrsta proizvoda

spojni relej

Vrsta kontakta

1 prebacivanje

Nazivni napon

120 V/AC

Preklopni napon (maks.)

250 V/AC

Prebacivanje struje (maks.)

6 A

Tehnički list (PDF)

Dostava sri, 16.12.2026

količina (Set(ovi) - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (33,50 € / komad)

335,00 €

sa PDV-om

samo 29,71 €

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vlažnost: 5 ... 95% rel. Vlaga, Tu = 40 ° C, bez kondenzacije
Temperatura skladištenja: -40 °C…85 °C
Nazivna struja izmjeničnog napona: 7 mA
Nominalna snaga: 840 mVA
Napon odziva / ispada: 79 V / 60 V AC
Prikaz statusa: LED zeleno
Nazivni preklopni napon: 250 V AC
Udarna struja: 20 A / 20 ms
Uklopni kapacitet DC (omički), maks .: 144 W @ 24 V
min. Sklopni kapacitet: 1 mA @ 1 V
Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
Nosač šina: TS 35
Gumb za testiranje: Ne.
Pokazivač položaja mehaničkog prekidača: Ne.
Nazivni napon: 300 V
Kategorija prenapona: III
Stupanj nečistoće: 2
Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 min.
Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
Izdržljivi impulsni napon: 6 kV (1,2 / 50 µs)
Duljina uklanjanja nazivnog priključka: 8 mm
Moment pritezanja, maks .: 0,4 Nm
Područje stezanja, nazivni priključak: 1,5 mm²
Područje stezanja, min.: 0,14 mm²
Površina stezanja, maks .: 2,5 mm²
Poprečni presjek priključka vodiča, puni, min .: 0,14 mm²
Presjek priključka vodiča, puni, maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, min .: 0,14 mm²
Presjek priključka vodiča, fino uvijen, maks .: 2,5 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,25 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, min .: 0,5 mm²
Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, maks .: 1 mm²
Veličina oštrice: Gr. PH0
Uklopni napon istosmjerne struje, maks .: 250 V
Kašnjenje isključenja:<4 ms
RC filtar: 94 Ω / 100 nF
Tip vodiča: kruti bakreni vodič, fino upleteni bakreni vodič
Struja preuzimanja / ispuštanja, tip: 4 mA / 2,5 mA izmjenična struja
Relej za zamjenu napona zavojnice koji odstupa od nominalnog upravljačkog napona: Da
Zamjenski napon zavojnice releja: 60 V DC

Vrsta proizvoda: spojni relej

Tip: TRS 120VACRC 1COAU C1D2

Priključak: vijak

Boja: crna

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgNi + 5 µ Au

Nazivni napon: 120 V/AC

Preklopni napon (maks.): 250 V/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 5 x 10⁶Ciklusi

Zračni razmak/strujna klizna staza (navojnica/kontakti): 5.5 mm

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dubina: 87.8 mm

Širina: 6.4 mm

Visina: 89.6 mm

dim.: (Š x V x D) 6.4 x 89.6 x 87.8 mm

Sadržaj: 10 St.

Težina: 34 g

RoHS-konforno: Da

Trajna struja (maks.): 6 A

Radni napon: 120 V/AC

Uklopna struja: 20 A

UKCA: nije bitno
