Name: Weidmüller TRS 120VAC RC 1CO 16A spojni relej 120 V/AC 16 A 1 prebacivanje 10 St.
Brand: Weidmüller
SKU: 1913479
Availability: BackOrder

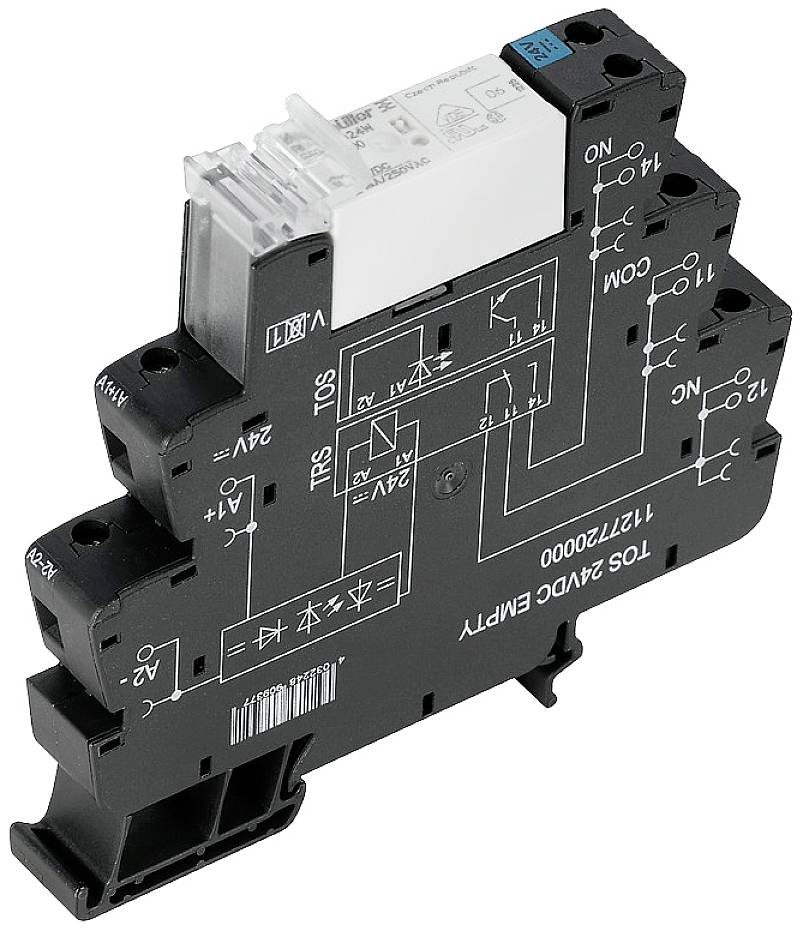

Elektromehanički relejni modul s prikazanom shemom spajanja. Komponente i priključci označeni su na crnoj površini.

Vrsta proizvoda

spojni relej

Vrsta kontakta

1 prebacivanje

Nazivni napon

120 V/AC

Preklopni napon (maks.)

250 V/AC

Prebacivanje struje (maks.)

16 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,01.02.2027.

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (309,00 € / komad)

309,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vlažnost: 5 ... 95% rel. Vlaga, Tu = 40 ° C, bez kondenzacije
Temperatura skladištenja: -40 °C…85 °C
Nazivna struja izmjenična struja: 5,5 mA
Nominalna snaga: 0,73 VA
Napon odziva / ispada: 65 V / 23 V AC
Prikaz statusa: LED zeleno
Nazivni preklopni napon: 250 V AC
Udarna struja: 30 A / 4 s
Uklopni kapacitet DC (omički), maks .: 384 W @ 24 V
min. Sklopni kapacitet: 10 mA @ 10 V, 100 mA @ 5 V
Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
Nosač šina: TS 35
Gumb za testiranje: Ne.
Pokazivač položaja mehaničkog prekidača: Ne.
Nazivni napon: 300 V
Kategorija prenapona: III
Stupanj nečistoće: 2
Ulaz - izlaz dielektrične čvrstoće: 1,2 kVeff / 5 s
Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
Izdržljivi impulsni napon: 6 kV (1,2 / 50 µs)
Duljina uklanjanja nazivnog priključka: 8 mm
Moment pritezanja, maks .: 0,4 Nm
Područje stezanja, nazivni priključak: 1,5 mm²
Područje stezanja, min.: 0,14 mm²
Površina stezanja, maks .: 2,5 mm²
Poprečni presjek priključka vodiča, puni, min .: 0,14 mm²
Presjek priključka vodiča, puni, maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, min .: 0,14 mm²
Presjek priključka vodiča, fino uvijen, maks .: 2,5 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,25 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 2,5 mm²
Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, min .: 0,5 mm²
Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, maks .: 1 mm²
Veličina oštrice: Gr. PH0
Uklopni napon istosmjerne struje, maks .: 250 V
Kašnjenje isključenja: ≤ 7 ms
RC filtar: 94 Ω / 100 nF
Tip vodiča: kruti bakreni vodič, fino upleteni bakreni vodič
Struja preuzimanja / ispuštanja, tipično: 3,5 mA / 1 mA AC
Relej za zamjenu napona zavojnice koji odstupa od nominalnog upravljačkog napona: Da
Zamjenski napon zavojnice releja: 110 V DC

Vrsta proizvoda: spojni relej

Tip: TRS 120VAC RC 1CO 16A

Priključak: vijak

Boja: crna

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 120 V/AC

Preklopni napon (maks.): 250 V/AC

Prebacivanje struje (maks.): 16 A

Maks. rasklopna snaga: 4000 VA

Mehanički vijek trajanja: 30 x 10⁶Ciklusi

Zračni razmak/strujna klizna staza (navojnica/kontakti): 5.5 mm

: IP20

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dubina: 87.8 mm

Širina: 12.8 mm

Visina: 89.6 mm

dim.: (Š x V x D) 12.8 x 89.6 x 87.8 mm

Sadržaj: 10 St.

Težina: 56 g

RoHS-konforno: Da

Trajna struja (maks.): 16 A

Radni napon: 120 V/AC

Uklopna struja: 30 A

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Vrsta kontakta

Weidmüller TRS 120VAC RC 1CO 16A spojni relej 120 V/AC 16 A 1 prebacivanje 10 St.

Kataloški br.:1913479

Dostava pon,01.02.2027.

Conrad Electronic

Ovaj proizvod

120 V/AC

16 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

309,00 €^*

Weidmüller TRS 120VAC RC 1CO spojni relej 120 V/AC 6 A 1 prebacivanje 10 St.

Kataloški br.:298799

Dostava pon,09.11.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

120 V/AC

6 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Weidmüller TRS 120VAC RC 2CO spojni relej 120 V/AC 8 A 2 prebacivanje 10 St.

Kataloški br.:306794

Dostava sri,10.02.2027.

Conrad Electronic

120 V/AC

8 A

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Weidmüller TRS 230VAC RC 1CO AGSNO spojni relej 230 V/AC 6 A 1 prebacivanje 10 St.

Kataloški br.:1915798

Dostava uto,29.12.2026.

Conrad Electronic

230 V/AC

6 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Weidmüller TRS 230VAC RC 1CO spojni relej 230 V/AC 6 A 1 prebacivanje 10 St.

Kataloški br.:298800

Dostava pon,09.11.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

230 V/AC

6 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

279,00 €^*

Weidmüller TRS 230VAC RC 2CO spojni relej 230 V/AC 8 A 2 prebacivanje 10 St.

Kataloški br.:306795

Dostava pon,09.11.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

230 V/AC

8 A

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

295,00 €^*

Weidmüller TRS 230VUC 1CO AGSNO spojni relej 230 V DC/AC 6 A 1 prebacivanje 10 St.

Kataloški br.:1916699

Dostava pon,01.02.2027.

Conrad Electronic

230 V DC/AC

6 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

Weidmüller TRS 48VUC 1CO 16A spojni relej 48 V DC/AC 16 A 1 prebacivanje 10 St.

Kataloški br.:1913477

Dostava pon,01.02.2027.

Conrad Electronic

48 V DC/AC

16 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

239,99 €^*

Weidmüller TRS 5VDC 1CO 16A spojni relej 5 V/DC 16 A 1 prebacivanje 10 St.

Kataloški br.:1913476

Dostava uto,29.12.2026.

Conrad Electronic

5 V/DC

16 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

204,99 €^*

Weidmüller TRS 60VUC 1CO 16A spojni relej 60 V DC/AC 16 A 1 prebacivanje 10 St.

Kataloški br.:1913478

Dostava uto,29.12.2026.

Conrad Electronic

60 V DC/AC

16 A

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

244,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1913479 Weidmüller TRS 120VAC RC 1CO 16A spojni relej 120 V/AC 16 A 1 prebacivanje 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1913479 Weidmüller TRS 120VAC RC 1CO 16A spojni relej 120 V/AC 16 A 1 prebacivanje 10 St.

Opis

Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.

Ovaj tekst je strojno preveden.

Opis

Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.
