Name: Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 12 Raster: 3.81 mm 1976640000 50 St.
Brand: Weidmüller
SKU: 390275
Availability: BackOrder

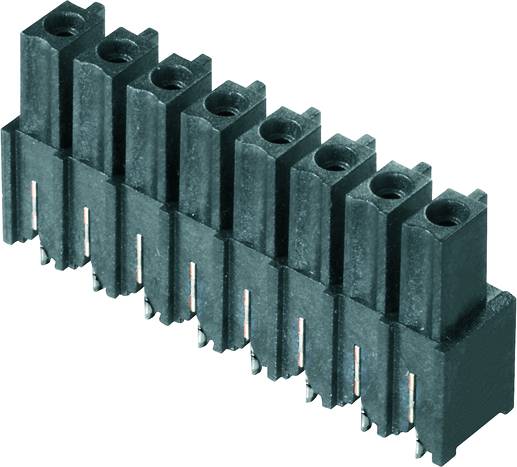

Crna letvica s osam priključnih mjesta u jednom redu, podesna za električne spojeve na tisknim pločama.

Vrsta proizvoda

kućište utičnice za tiskanu pločicu

Konstrukcija

ugradbeni muški konektor, vertikalni

Broj redova

Serija

BC/SC

3.81 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,29.12.2026.

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (319,00 € / komad)

319,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 12 Raster: 3.81 mm 1976640000 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 12

Više informacija

Tehnički podaci

Vrsta proizvoda: kućište utičnice za tiskanu pločicu

Konstrukcija: ugradbeni muški konektor, vertikalni

Broj redova: 1

Sustavski priključak: wire-to-board

Serija: BC/SC

RM: 3.81 mm

Broj polova po redu: 12

Ukupan broj polova: 12

Širina: 46.51 mm

Nazivna struja: 10 A

Nazivna struja - zaokružena: 10 A

Sadržaj: 50 St.

dim.: (D x Š x V) 6.70 x 46.51 x 16.00 mm

Priključak: otisak

Materijal kućišta: LCP GF

Proizvođač-br. dijela: 1976640000

Boja: crna

Industrijsko pakiranje: da

Kontaktni materijal: Cu-legura, pocinčana

Nazivni napon: 300 V

Visina: 16.00 mm

Dužina: 6.70 mm

RoHS-konforno: Da

Smjer priključenja: okomito na tiskanu pločicu

Tip: BCL-SMT 3.81/12/180 1.5SN BK BX

UKCA: nije bitno
