Name: Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1976610000 50 St.
Brand: Weidmüller
SKU: 390272
Availability: BackOrder

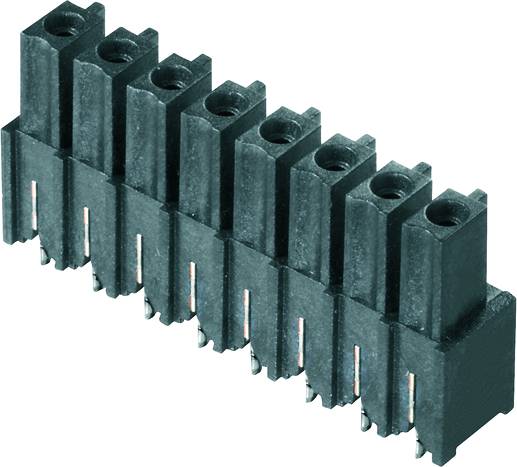

Crni, višepolni priključni konektor za elektroničke tiskane pločice s osampin-utičnica u nizu.

Vrsta proizvoda

kućište utičnice za tiskanu pločicu

Konstrukcija

ugradbeni muški konektor, vertikalni

Broj redova

Serija

BC/SC

3.81 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,29.12.2026.

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (269,00 € / komad)

269,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1976610000 50 St.

Content: 50 St.
Broj redova: 1
Ukupan broj polova: 10

Više informacija

Tehnički podaci

Vrsta proizvoda: kućište utičnice za tiskanu pločicu

Konstrukcija: ugradbeni muški konektor, vertikalni

Broj redova: 1

Sustavski priključak: wire-to-board

Serija: BC/SC

RM: 3.81 mm

Broj polova po redu: 10

Ukupan broj polova: 10

Širina: 38.89 mm

Nazivna struja: 10 A

Nazivna struja - zaokružena: 10 A

Sadržaj: 50 St.

dim.: (D x Š x V) 6.70 x 38.89 x 16.00 mm

Priključak: otisak

Materijal kućišta: LCP GF

Proizvođač-br. dijela: 1976610000

Boja: crna

Industrijsko pakiranje: da

Kontaktni materijal: Cu-legura, pocinčana

Nazivni napon: 300 V

Visina: 16.00 mm

Dužina: 6.70 mm

RoHS-konforno: Da

Smjer priključenja: okomito na tiskanu pločicu

Tip: BCL-SMT 3.81/10/180 1.5SN BK BX

UKCA: nije bitno

Varijante(Sve stavke su s uklj. PDV-om)

Broj redova

Konstrukcija

Nazivna struja - zaokružena

Širina

Ukupan broj polova

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.50 mm 1944610000 102 St.

Kataloški br.:377762

Dostava uto,19.01.2027.

Conrad Electronic

žženski konektor, ravni

7 A

3.50 mm

24.50 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.349,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.50 mm 1944690000 72 St.

Kataloški br.:377772

Dostava pet,15.01.2027.

Conrad Electronic

žženski konektor, ravni

7 A

3.50 mm

24.50 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

979,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.81 mm 0405044/D 50 St.

Kataloški br.:389600

Dostava pon,01.02.2027.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

38.19 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1969170000 50 St.

Kataloški br.:389580

Dostava pon,09.11.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

10 A

3.81 mm

38.19 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1970130000 50 St.

Kataloški br.:389650

Dostava čet,26.11.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

38.19 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1970580000 50 St.

Kataloški br.:389688

Dostava uto,29.12.2026.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

48.49 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1971870000 50 St.

Kataloški br.:389798

Dostava pon,01.02.2027.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

48.49 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 11 Raster: 3.81 mm 1969180000 50 St.

Kataloški br.:389581

Dostava pon,01.02.2027.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

42.00 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 11 Raster: 3.81 mm 1970170000 50 St.

Kataloški br.:389651

Dostava uto,29.12.2026.

Conrad Electronic

žženski konektor, ravni

10 A

3.81 mm

42.00 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Weidmüller kućište kabelske utičnice BC/SC Ukupan broj polova 11 Raster: 3.81 mm 1970620000 50 St.

Kataloški br.:389692

Dostava pon,09.11.

2 Set(ovi) - zaliha NjemačkaConrad Electronic

žženski konektor, ravni

10 A

3.81 mm

52.30 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 390272 Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1976610000 50 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 390272 Weidmüller kućište utičnice za tiskanu pločicu BC/SC Ukupan broj polova 10 Raster: 3.81 mm 1976610000 50 St.

Opis

PC odbor. Ženska glava, Bočna zatvorena, Povratno lemni priključak, 3,81 mm, Broj polova: 10, 180 °, Duljina lemljenja: 1,5 mm, tinirano, crna, Box. BCL-SMT preokrenuta posuda za tiskanu pločicu ima tri glavne prednosti: BCL-SMT osigurava sigurnost prsta na PCB-u, što ga čini prikladnim za naponske izlaze, proširuje opseg primjene na ploču na ploču, povezivanje sklopova, reflow sposoban i omogućuje besprijekornu integraciju u proces automatskog montaže i lemljenja. Dva odlaznog smjera pružaju prostor za različite izvedbe: 180 ° okomite, 90 ° horizontalne 2 izvedbe kućišta BCL-SMT dostupne su: bez prirubnice. S obrnutom prirubnicom za lemljenje ("LFI", s maticom). Pričvršćivanje na PCB bez dodatnih vijčanih spojeva. Pričvršćenje na SCZ FI vijkom. Weidmüllerovi priključci od 3,81 mm (0,15 inča) kompatibilni su s uobičajenim priključcima i nude prostor za ispis i mogu se kodirati. 320V (IEC) / 300V (UL), 17.5A (IEC) / 10A (UL).
