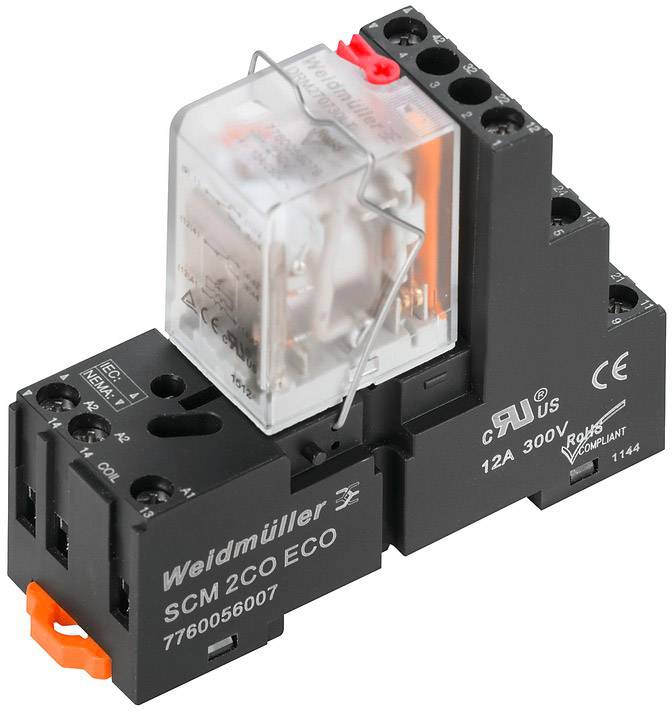

Slika slična
Slika slična
Weidmüller DRMKIT 230VAC 2CO LD/PB spojni relej 230 V/AC 10 A 2 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
2 prebacivanje
Nazivni napon
230 V/AC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
10 A
Tehnički list (PDF)
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
139,99 €
3
2% = 3,42 €
136,57 €
5
3% = 4,77 €
135,22 €
10
4% = 5,68 €
134,31 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (14,00 € / komad)
139,99 €
sa PDV-om
Tehnički podaci
- Temperatura skladištenja: -40 °C…70 °C
- Nazivna struja izmjeničnog napajanja: 6,1 mA (50 Hz), 5,2 mA (60 Hz)
- Nominalna snaga: 1,0 ... 1,2VA (60Hz)
- Napon odziva / ispadanja: 184 V / 69 V AC
- Prikaz statusa: LED crvena
- Nazivni preklopni napon: 250 V AC
- Udarna struja: 20 A / 50 ms
- Uklopni kapacitet DC (omički), maks .: 240 W @ 24 V
- min. Sklopni kapacitet: 10 mA @ 12 V, 100 mA @ 5 V
- Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
- Nosač šina: TS 35
- Gumb za testiranje: Da (može se blokirati)
- Pokazatelj položaja mehaničkog prekidača: Da
- Nazivni napon: 250 V
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Skupina izolacijskog materijala: C
- Ulaz - izlaz dielektrične čvrstoće: 1,8 kVeff / 1 min
- Dielektrična čvrstoća susjednih kontakata: 1 kVeff / 1 min
- Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
- Podržani napon impulsa: 4,8 kV (1,2 / 50 µs)
- Duljina uklanjanja nazivnog priključka: 7 mm
- Moment pritezanja, min.: 0,5 Nm
- Moment pritezanja, maks .: 0,7 Nm
- Područje stezanja, min.: 0,5 mm²
- Površina stezanja, maks .: 2,5 mm²
- Presjek priključka vodiča, puni, min.: 0,5 mm²
- Presjek priključka vodiča, puni, maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, maks .: 2,5 mm²
- Presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,5 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 2,5 mm²
- Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, min .: 0,5 mm²
- Presjek priključka vodiča, fino uvijen, 2 vodilice koja se mogu stegnuti, maks .: 1 mm²
- Veličina oštrice: Gr. PH1
- Kašnjenje isključenja:<20 ms
- Otpor kontakta: ≤ 50 mΩ
- Vrsta proizvoda
spojni relej
- Tip
DRMKIT 230VAC 2CO LD/PB
- Priključak
vijak
- Boja
crna
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi + 0.15 μm Au
- Nazivni napon
230 V/AC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
10 A
- Maks. rasklopna snaga
2500 VA
- Mehanički vijek trajanja
20 x 106Ciklusi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
5.5 mm
- Otpornost (svitka)
16000 Ω
IP20
- Maks. temperatura
+55 °C
- Min. temperatura
-40 °C
- Dubina
66.8 mm
- Širina
27.2 mm
- Visina
79.9 mm
- dim.
(Š x V x D) 27.2 x 79.9 x 66.8 mm
- Sadržaj
10 St.
- Težina
91.1 g
- RoHS-konforno
Da
- Trajna struja (maks.)
10 A
- Radni napon
230 V/AC
- Uklopna struja
20 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB spojni relej 230 V/AC 10 A 2 prebacivanje 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB spojni relej 230 V/AC 10 A 2 prebacivanje 10 St.
Opis
Relejna spojnica kao montirani sklop koji se sastoji od utičnog releja i priključnog postolja. Krugovi za upravljanje i opterećenje galvanski su odvojeni.
