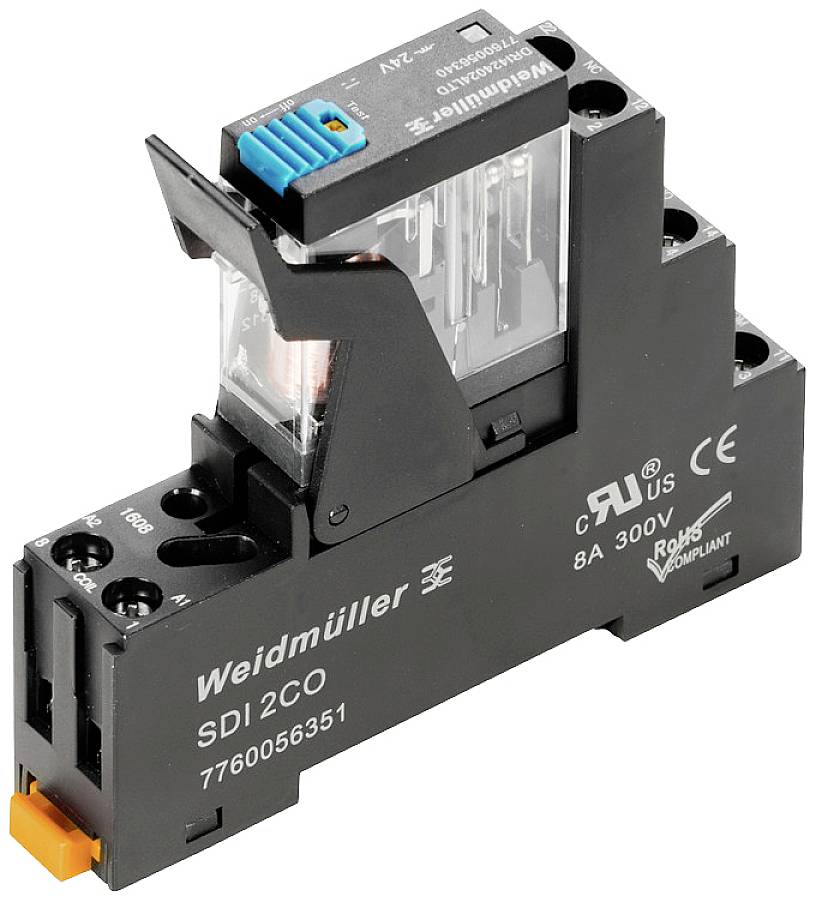

Weidmüller DRIKIT 48VDC 2CO LD/PB spojni relej 48 V/DC 5 A 2 prebacivanje 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
spojni relej
Vrsta kontakta
2 prebacivanje
Nazivni napon
48 V/DC
Preklopni napon (maks.)
250 V/AC
Prebacivanje struje (maks.)
5 A
Tehnički list (PDF)
5 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
104,99 €
3
3% = 2,91 €
102,08 €
5
4% = 4,07 €
100,92 €
10
5% = 4,85 €
100,14 €
25
5% = 5,72 €
99,27 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (10,50 € / komad)
104,99 €
sa PDV-om
Dostupno još samo 5 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Vlažnost: 35 ... 85% rel. Vlaga, bez kondenzacije
- Temperatura skladištenja: -40 °C…85 °C
- Nazivna snaga: 530 mW
- Napon odziva / ispadanja: 36 V / 7,2 V DC
- Prikaz statusa: LED zeleno
- Nazivni preklopni napon: 250 V AC
- Uklopni kapacitet DC (omički), maks .: 150 W @ 24 V
- min. Sklopni kapacitet: 10 mA @ 12 V, 100 mA @ 5 V
- Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
- Nosač šina: TS 35
- Gumb za testiranje: Da (može se blokirati)
- Pokazatelj položaja mehaničkog prekidača: Da
- Nazivni napon: 250 V
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijska skupina: IIIb
- Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 min
- Dielektrična čvrstoća susjednih kontakata: 1,5 kVeff / 1 min
- Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
- Podržani napon impulsa: 4,8 kV (1,2 / 50 µs)
- Duljina uklanjanja nazivnog priključka: 8 mm
- Moment pritezanja, min.: 0,5 Nm
- Moment pritezanja, maks .: 0,8 Nm
- Područje stezanja, nazivni priključak: 1,5 mm²
- Područje stezanja, min .: 0,25 mm²
- Područje stezanja, maks .: 4 mm²
- Poprečni presjek priključka vodiča, puni, min .: 0,25 mm²
- Presjek priključka vodiča, puni, maks .: 4 mm²
- Presjek priključka vodiča, fino uvijen, min .: 0,25 mm²
- Presjek priključka vodiča, fino uvijen, maks .: 4 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,25 mm²
- Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 4 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
- Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 4 mm²
- Veličina oštrice: Gr. PH1
- Uklopni napon istosmjerne struje, maks .: 250 V
- Kašnjenje isključivanja: ≤ 10 ms
- Vrsta proizvoda
spojni relej
- Tip
DRIKIT 48VDC 2CO LD/PB
- Priključak
vijak
- Boja
crna
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
48 V/DC
- Preklopni napon (maks.)
250 V/AC
- Prebacivanje struje (maks.)
5 A
- Maks. rasklopna snaga
1250 VA
- Mehanički vijek trajanja
10 x 106Ciklusi
- Zračni razmak/strujna klizna staza (navojnica/kontakti)
3 mm
- Otpornost (svitka)
4300 Ω
IP20
- Maks. temperatura
+55 °C
- Min. temperatura
-40 °C
- Dubina
68 mm
- Širina
15.8 mm
- Visina
80.2 mm
- dim.
(Š x V x D) 15.8 x 80.2 x 68 mm
- Sadržaj
10 St.
- Težina
64 g
- RoHS-konforno
Da
- Trajna struja (maks.)
5 A
- Radni napon
48 V/DC
- UKCA
nije bitno
