Name: Weidmüller DRIKIT 12VDC 2CO LD spojni relej 12 V/DC 5 A 2 prebacivanje 10 St.
Brand: Weidmüller
SKU: 1916853
Availability: BackOrder

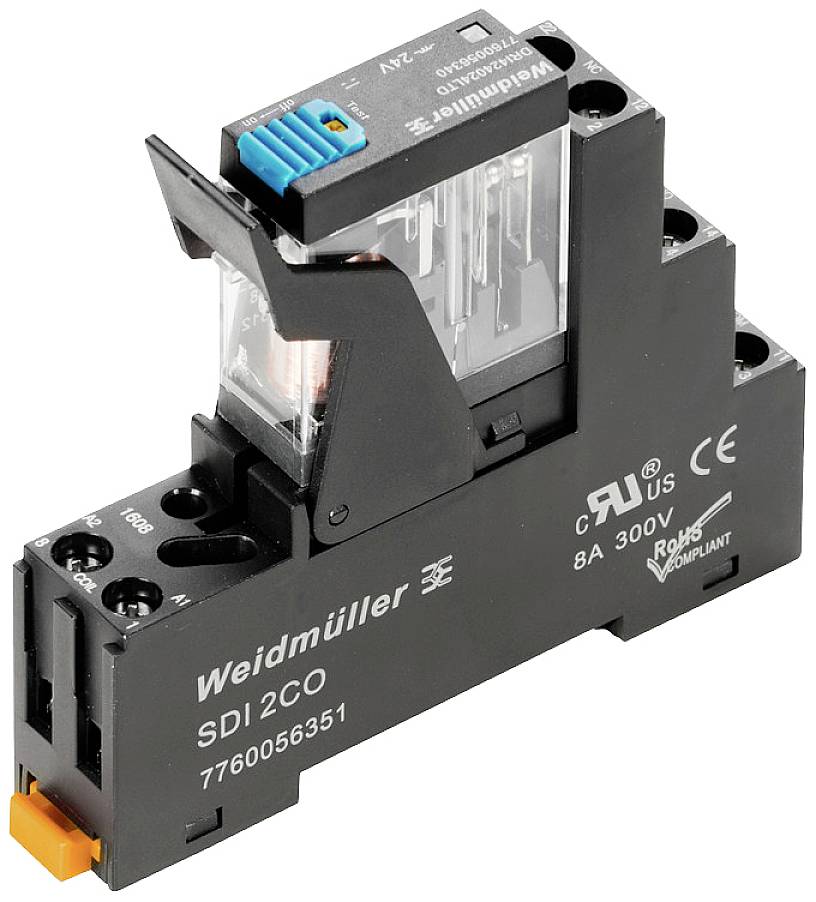

Weidmüllerov relej modelnog broja SDI 2CO i specifikacija 8A, 300V. Ima kontrolne oznake i prozirni poklopac.

Slika slična

Vrsta proizvoda

spojni relej

Vrsta kontakta

2 prebacivanje

Nazivni napon

12 V/DC

Preklopni napon (maks.)

250 V/AC

Prebacivanje struje (maks.)

5 A

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (93,99 € / komad)

93,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vlažnost: 35 ... 85% rel. Vlaga, bez kondenzacije
Temperatura skladištenja: -40 °C…85 °C
Nazivna snaga: 530 mW
Napon odziva / ispadanja: 9 V / 1,8 V DC
Prikaz statusa: LED zeleno
Nazivni preklopni napon: 250 V AC
Uklopni kapacitet DC (omički), maks .: 150 W @ 24 V
min. Sklopni kapacitet: 10 mA @ 12 V, 100 mA @ 5 V
Maks. Frekvencija prebacivanja pri nominalnom opterećenju: 0,1 Hz
Nosač šina: TS 35
Gumb za testiranje: Ne.
Pokazivač položaja mehaničkog prekidača: Ne.
Nazivni napon: 250 V
Kategorija prenapona: III
Stupanj nečistoće: 2
Izolacijska skupina: IIIb
Ulaz - izlaz dielektrične čvrstoće: 4 kVeff / 1 min
Dielektrična čvrstoća susjednih kontakata: 1,5 kVeff / 1 min
Otvoreni kontakt dielektrične čvrstoće: 1 kVeff / 1 min
Podržani napon impulsa: 4,8 kV (1,2 / 50 µs)
Duljina uklanjanja nazivnog priključka: 8 mm
Moment pritezanja, min.: 0,5 Nm
Moment pritezanja, maks .: 0,8 Nm
Područje stezanja, nazivni priključak: 1,5 mm²
Područje stezanja, min .: 0,25 mm²
Područje stezanja, maks .: 4 mm²
Poprečni presjek priključka vodiča, puni, min .: 0,25 mm²
Presjek priključka vodiča, puni, maks .: 4 mm²
Presjek priključka vodiča, fino uvijen, min .: 0,25 mm²
Presjek priključka vodiča, fino uvijen, maks .: 4 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, min .: 0,25 mm²
Poprečni presjek priključka vodiča, fino upleteni AEH s plastičnim ovratnikom DIN 46228/4, maks .: 4 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
Presjek priključka vodiča, fino uvijen, AEH (DIN 46228-1), maks .: 4 mm²
Veličina oštrice: Gr. PH1
Uklopni napon istosmjerne struje, maks .: 250 V
Kašnjenje isključivanja: ≤ 10 ms

Vrsta proizvoda: spojni relej

Tip: DRIKIT 12VDC 2CO LD

Priključak: vijak

Boja: crna

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 12 V/DC

Preklopni napon (maks.): 250 V/AC

Prebacivanje struje (maks.): 5 A

Maks. rasklopna snaga: 1250 VA

Mehanički vijek trajanja: 10 x 10⁶Ciklusi

Zračni razmak/strujna klizna staza (navojnica/kontakti): 3 mm

Otpornost (svitka): 270 Ω

: IP20

Maks. temperatura: +55 °C

Min. temperatura: -40 °C

Dubina: 67.7 mm

Širina: 15.8 mm

Visina: 80.2 mm

dim.: (Š x V x D) 15.8 x 80.2 x 67.7 mm

Sadržaj: 10 St.

Težina: 64 g

RoHS-konforno: Da

Trajna struja (maks.): 5 A

Radni napon: 12 V/DC

UKCA: nije bitno
