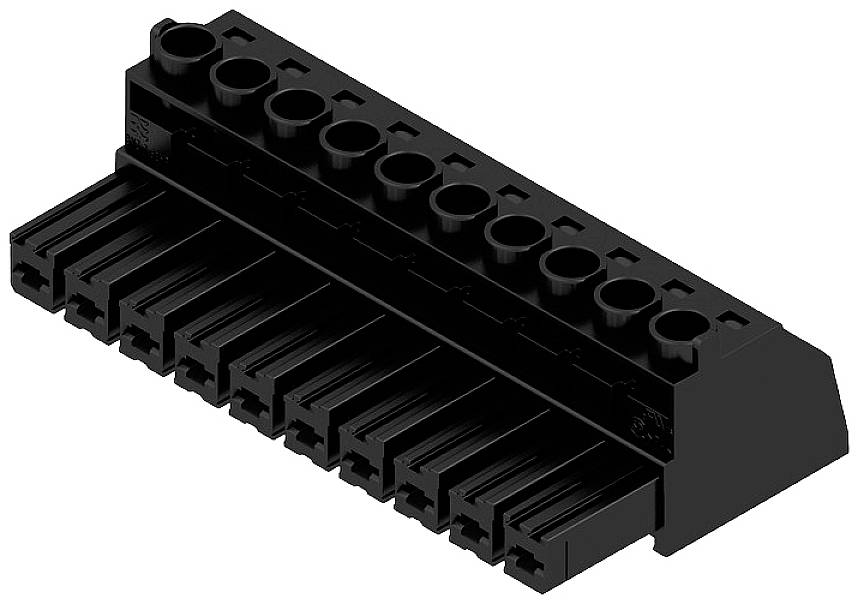

Weidmüller 1930020000 utični konektor za tiskanu pločicu Ukupan broj polova 10 Broj redova 1 1 St.
Vrsta proizvoda
utični konektor za tiskanu pločicu
Ukupan broj polova
10
RM
7.62 mm
Sadržaj
1 St.
Ukupan broj polova
10
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Weidmüller BVZ 7.62HP/10/180 SN BK BX utični konektor za tiskanu pločicu Ukupan broj polova 10 Broj redova 1 Ukupan broj polova 10 1 St.
- Ukupan broj polova 10
- Broj redova 1
- Content 1 St.
Tehnički podaci
- Izolacijski materijal: PA GF
- Temperatura skladištenja: -25°C - +55°C
- Duljina skidanja izolacije: 12 mm
- Moment pritezanja: 0,5 Nm - 0,6 Nm
- Stezni vijak: M3
- puzna staza. min.: 13,8 mm
- zračna udaljenost. min.: 10,2 mm
- Tehnologija spajanja vodiča: spajanje stezaljkama
- Smjer izlaza vodiča: 180°
- Zaštita od dodira: IP20
- Sila umetanja/pol: 16,5 N
- Vučna sila/pol: 11 N
- Kratkotrajna jakost struje: 3 x 1s sa 420 A
- Promjer utikača: 2,8 mm x 2 mm, 2,4 mm
- Kontaktni osnovni materijal: Cu-legura
- Vrsta proizvoda
utični konektor za tiskanu pločicu
- Ukupan broj polova
10
- Ukupan broj polova
10
- Broj redova
1
- RM
7.62 mm
- Nazivna struja
40.5 A
- Nazivna struja - zaokružena
40.5 A
- Broj polova po redu
10
- Priključak
vijak
priključak
- Boja
crna
- Materijal kućišta
PA
- Proizvođač-br. dijela
1930020000
- Sadržaj
1 St.
- Kontaktni materijal
bakar
- Maks. temperatura
+125 °C
- Min. temperatura
-50 °C
- Tip
BVZ 7.62HP/10/180 SN BK BX
24 AWG - 8 AWG
- Prolazni otpor
4.5 mΩ
- Izolacijski otpor
100 MΩ
- Raspon stezanja-Ø
0,2 mm² - 10 mm²
- Kontaktna površina, utična strana
pocinkovano
- Nazivni napon
600 V
- Broj polova
10
- Poprečni presjek
6 mm²
- RoHS-konforno
Da
- Spojivi ciklusi
25
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3334729 Weidmüller 1930020000 utični konektor za tiskanu pločicu Ukupan broj polova 10 Broj redova 1 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3334729 Weidmüller 1930020000 utični konektor za tiskanu pločicu Ukupan broj polova 10 Broj redova 1 1 St.
