WAGO standardna letva s muškim kontaktima 1735 Ukupan broj polova 22 Raster: 3.50 mm 713-1431/117-000 20 St.

Crni plastični utikač s više kontakata, pogodan za elektroničke spojeve, bočni učvršćivači vidljivi.
'Krivulja smanjenja opterećenja za oprugu letvice 713-1103. Dijagram prikazuje struju u A u odnosu na okolnu temperaturu u °C s više višepolnih varijanti i nazivne struje.'

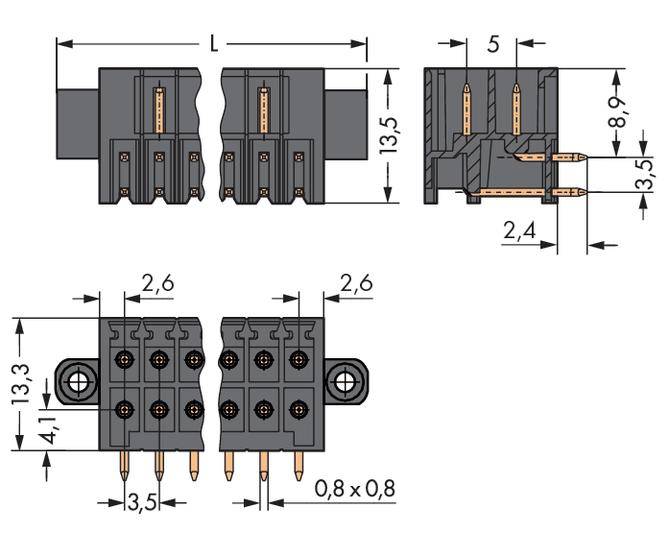

Dijagram električkog utičnog konektora s dimenzijama: naznačena duljina, širina i visina. Različiti prikazi pokazuju kontakte i mjesta učvršćivanja.
1/3
Vrsta proizvoda
standardna letva s muškim kontaktima
Konstrukcija
kutni muški konektor
Broj redova
2
Serija
1735
RM
3.50 mm
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,07.12.
Broj (Veličina pakiranja 20 St.)
Ukupno (174,99 € / komad)
174,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

WAGO standardna letva s muškim kontaktima 1735 Ukupan broj polova 22 Raster: 3.50 mm 713-1431/117-000 20 St.

  • Content: 20 St.
  • Broj redova: 2
  • Ukupan broj polova: 22

Tehnički podaci

  • Nazivni napon napona: 2,5 kV
Vrsta proizvoda

standardna letva s muškim kontaktima

Konstrukcija

kutni muški konektor

Broj redova

2

Sustavski priključak

wire-to-board

Serija

1735

RM

3.50 mm

Broj polova po redu

11

Ukupan broj polova

22

Širina

48.6 mm

Oblik igle

kvadratni

Nazivna struja

10 A

Nazivna struja - zaokružena

10 A

Sadržaj

20 St.

dim.

(D x Š x V) 13.5 x 48.6 x 15.7 mm

Priključak

otisak

Materijal kućišta

poliftalimid (PPA GF)

Proizvođač-br. dijela

713-1431/117-000

Boja

crna

Industrijsko pakiranje

da

Izolacijski materijal

poliftalimid (PPA GF)

Kontaktni materijal

elektrolitski bakar

Kontaktna površina, strana za tiskanu pločicu

pocinkovano

Kontaktna površina, utična strana

pocinkovano

Nazivni napon

160 V

Visina

15.7 mm

Dužina

13.5 mm

Smjer priključenja

horizontalno na tiskanu pločicu

Maks. temperatura

+100 °C

Min. temperatura

-60 °C

Tip

713-1431/117-000

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 538611 WAGO standardna letva s muškim kontaktima 1735 Ukupan broj polova 22 Raster: 3.50 mm 713-1431/117-000 20 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 538611 WAGO standardna letva s muškim kontaktima 1735 Ukupan broj polova 22 Raster: 3.50 mm 713-1431/117-000 20 St.

Opis

Vijak za zabrtvljenost 0,8 x 08 mm, 11x2-pol, s prirubnicama s navojem, visina 3,5 mm, bez grebena, 2-red, crna.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • WAGO letva s muškim kontaktima (standardna) 1735 broj polova ukupno 22, razmaci: 3.50 mm 713-1431/117-000 20 komada
