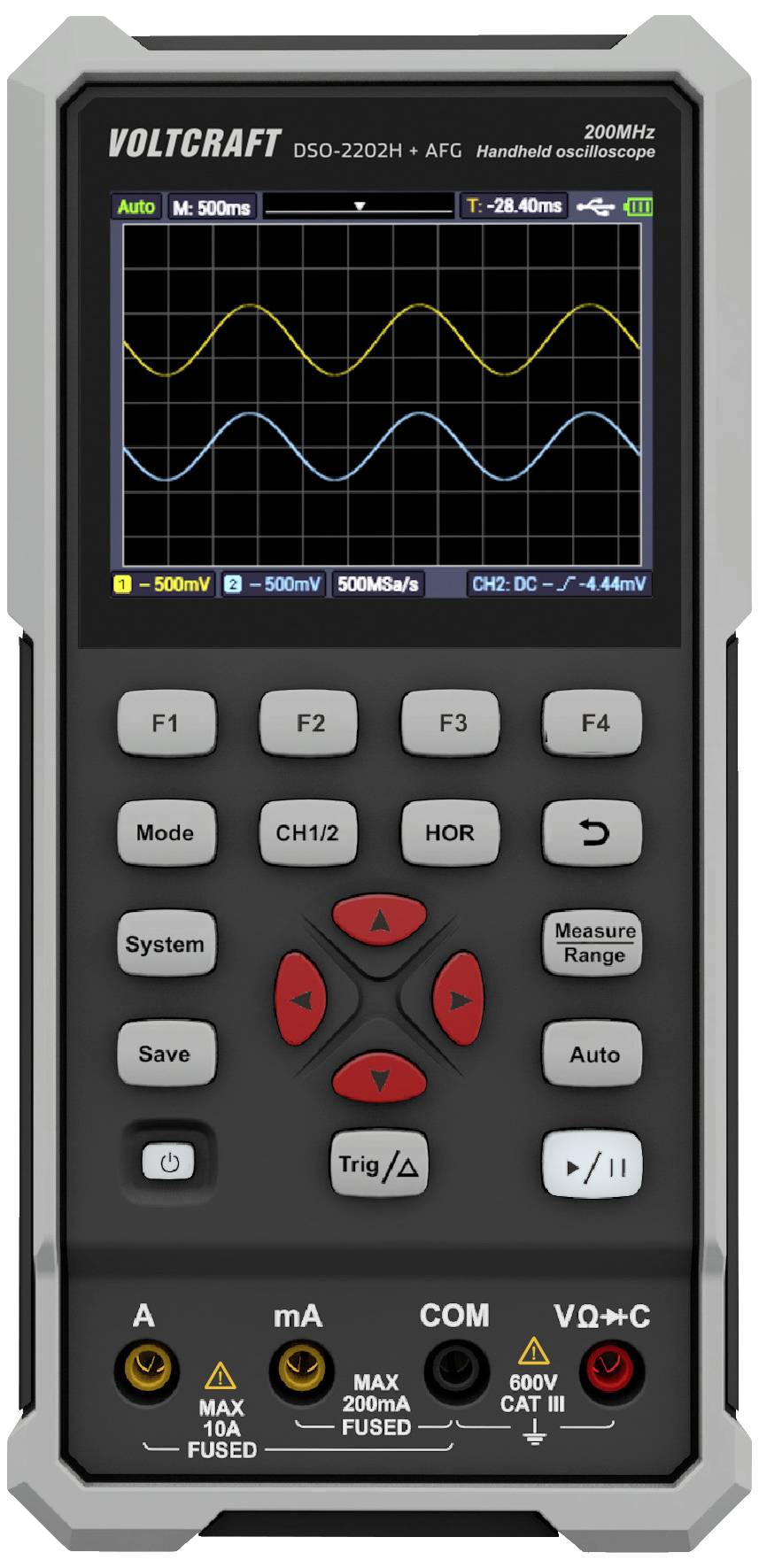

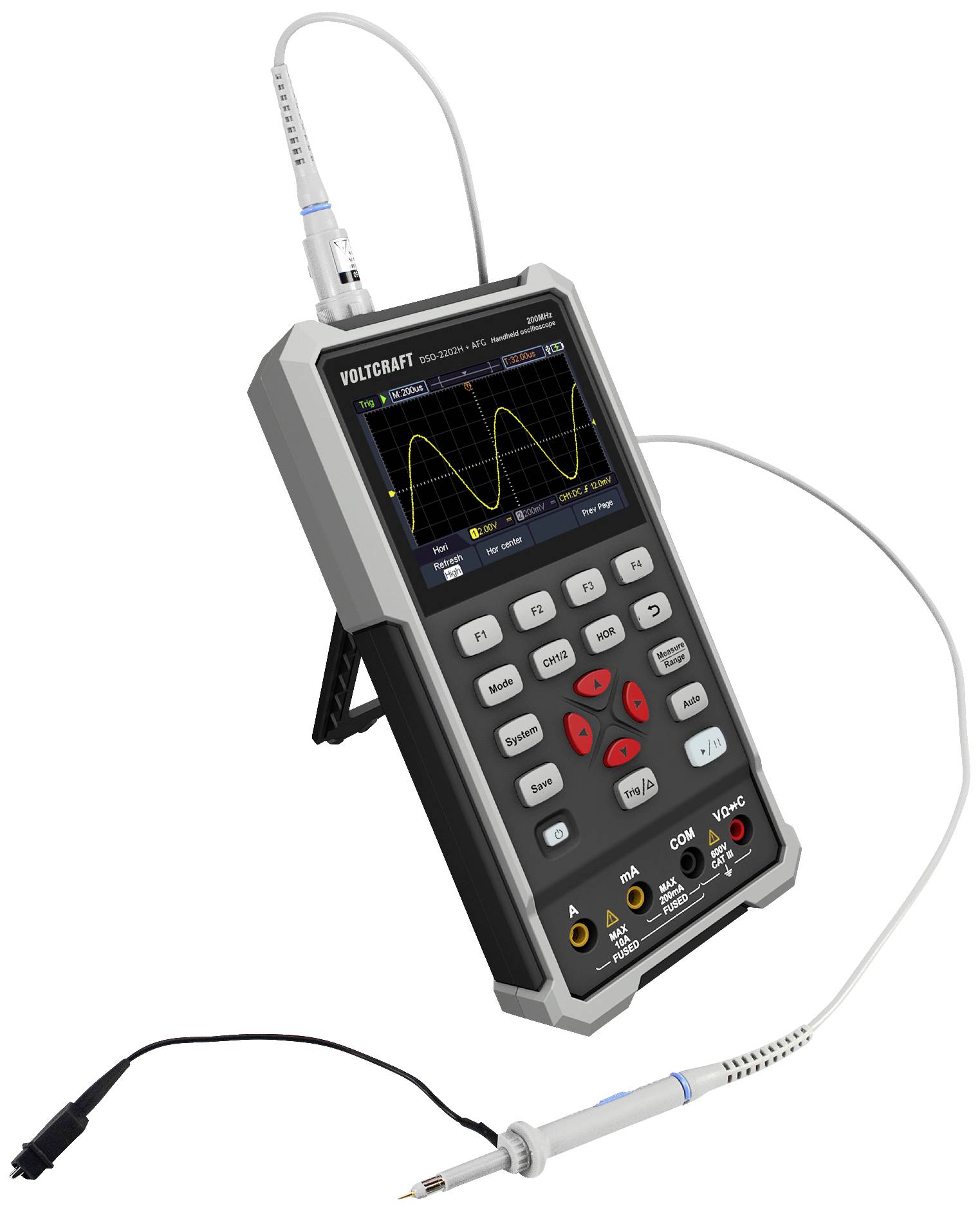

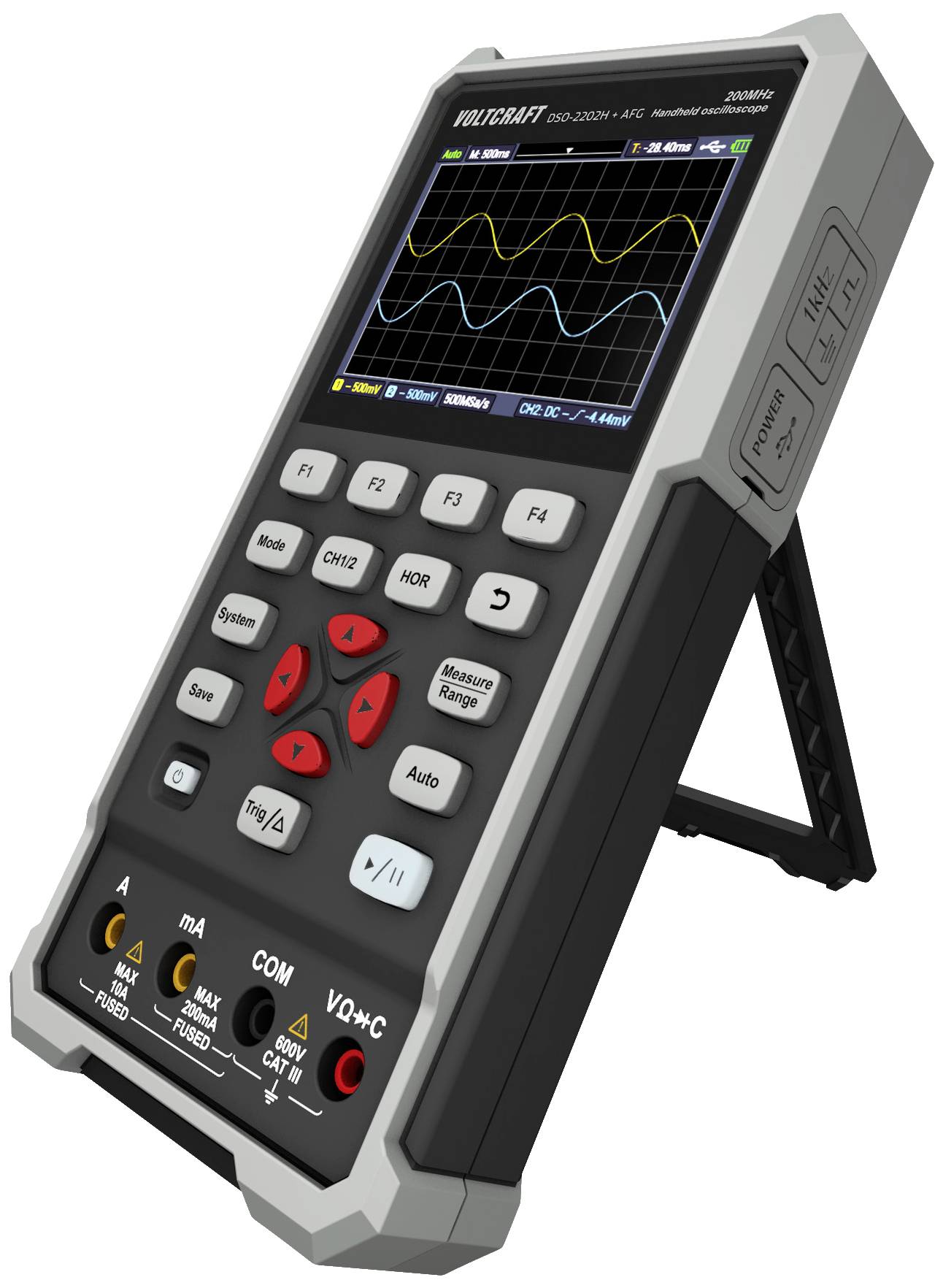

VOLTCRAFT DSO-2202H + AFG ručni osciloskop Kalibriran po (ISO) 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit ručni uređaj 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
DSO-2202H + AFG digitalni osciloskop 3 u 1
- 3 u 1 - osciloskop, multimetar i generator valnih oblika
- 8,89 cm (3,5") LCD zaslon u boji (320 x 240 piksela)

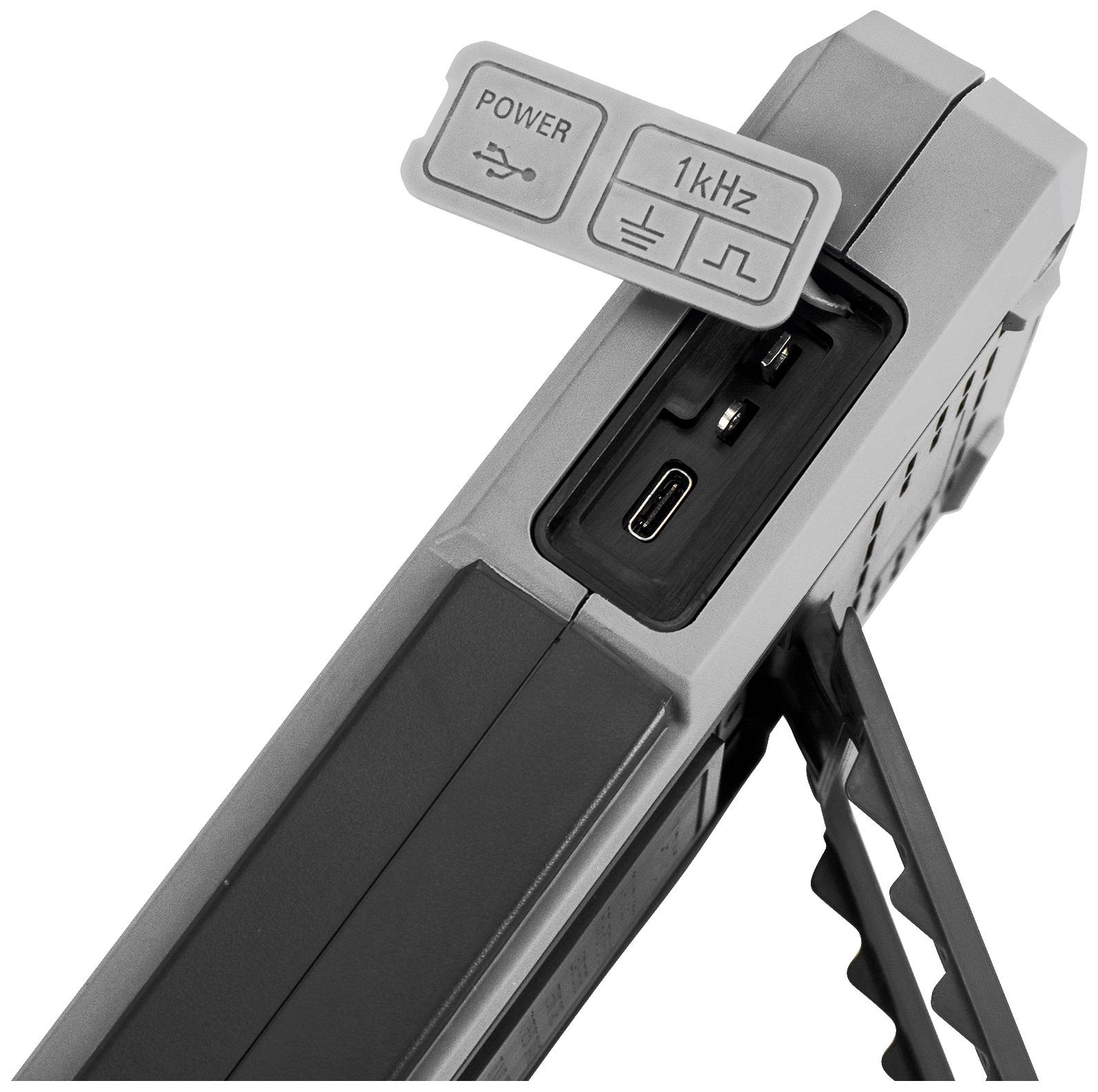

- USB Type-C® sučelje
Više informacija
Tehnički podaci
- Maks. 10.000 osmosmjerki u sekundi/s
- Vrsta proizvoda
ručni osciloskop
- Pojasna širina
200 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Prikaz
LCD u boji
- Razlučivost
8 Bit
- Veličina ekrana
8.89 cm
- Određene značajke osciloskopa
ručni uređaj
- Vremenska osnova
2 ns/div - 1000 s/div
- Broj analognih ulaza maks.
2
ISO
- Kategorija mjerenja
CAT II 400 V
- Vertikalni otklon
10 mV/div - 10 V/div
- Ulazna impendacija
1 MΩ±2%, parallel dazu 16 pF±10 pF
- Ulazna veza
DC, AC, uzemljenje
- Ulazni napon
400 V (DC + AC, vršno-vršno, ulazna impedancija 1 MΩ
- Opskrba naponom

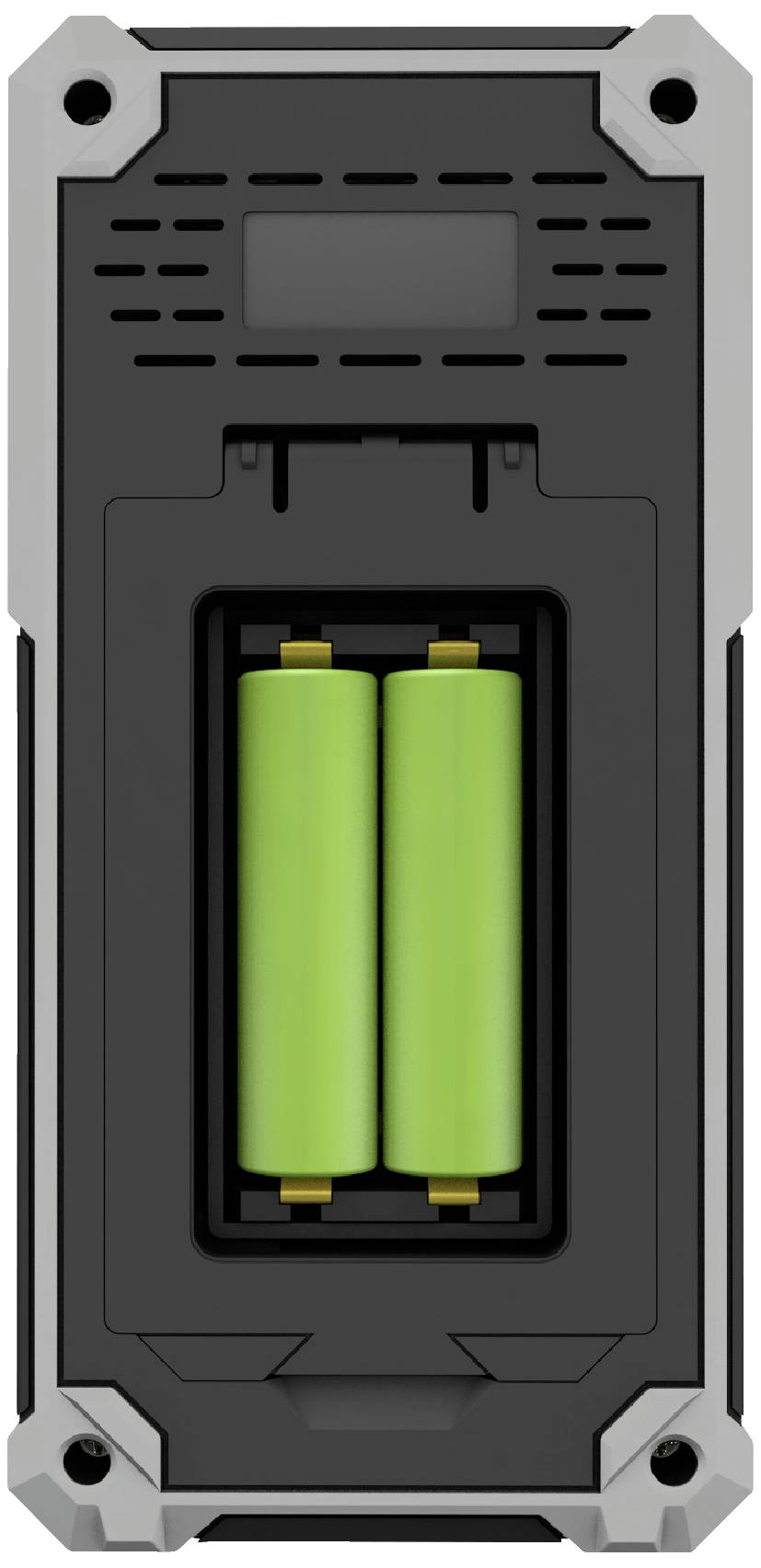

USB-C® (vanjski), 2x 18650 (unutarnji)
- dim.
(D x Š x V) 198 x 38 x 96 mm
- Težina
0.6 kg
- Širina
38 mm
- Visina
96 mm
- Dužina
198 mm
- Sučelja
USB 3.1 utikač C
- Dubina memorije/kanala
8 kpts
- Tip
DSO-2202H + AFG
Usklađenost i certifikati
Certified by EU Garan
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3049518 VOLTCRAFT DSO-2202H + AFG ručni osciloskop Kalibriran po (ISO) 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit ručni uređaj 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3049518 VOLTCRAFT DSO-2202H + AFG ručni osciloskop Kalibriran po (ISO) 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit ručni uređaj 1 St.
Upute za rad i sigurnost 3049518 VOLTCRAFT DSO-2202H + AFG ručni osciloskop Kalibriran po (ISO) 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit ručni uređaj 1 St.
Uvjeti garancije
Uvjeti garancije 3049518 VOLTCRAFT DSO-2202H + AFG ručni osciloskop Kalibriran po (ISO) 200 MHz 2-kanalni 1 GSa/s 8 kpts 8 Bit ručni uređaj 1 St.
Opis

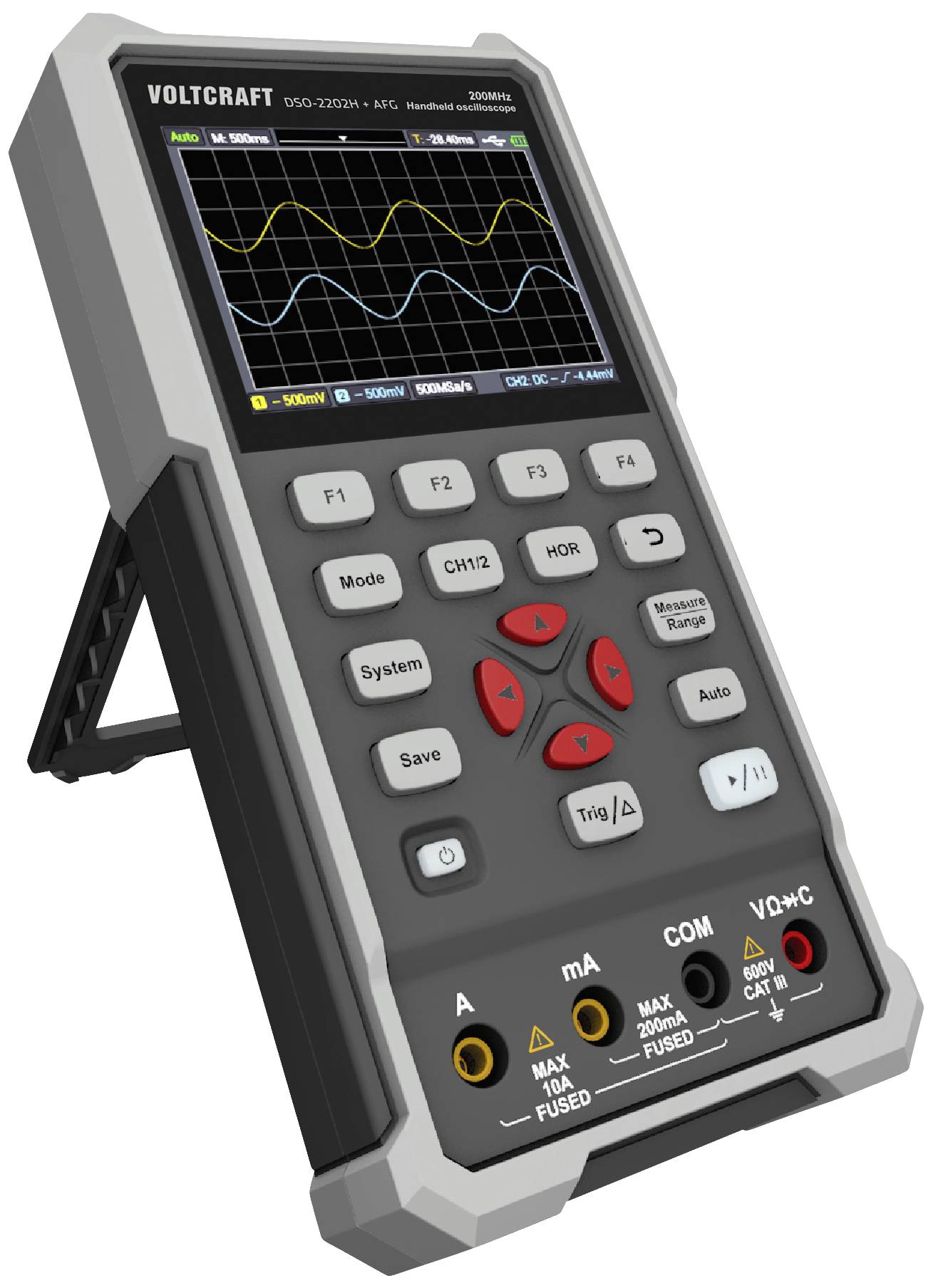

VOLTCRAFT DSO-2202H + AFG digitalni osciloskop 3 u 1 impresionira propusnošću od 200 MHz, 2 kanala i 8,89 cm LCD zaslonom u boji. Maksimalna brzina uzorkovanja je 1 GS/s, kapacitet snimanja je 8 K. Digitalni osciloskop VOLTCRAFT radi s vertikalnom rezolucijom od 8 bita. USB priključak također služi za pohranu podataka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Osciloskop
- Širina pojasa 200 MHz, 2 kanala
- Brzina uzorkovanja maks. 1 GSa/s
- Maksimalna duljina snimanja 8K
- 8-bitna vertikalna razlučivost

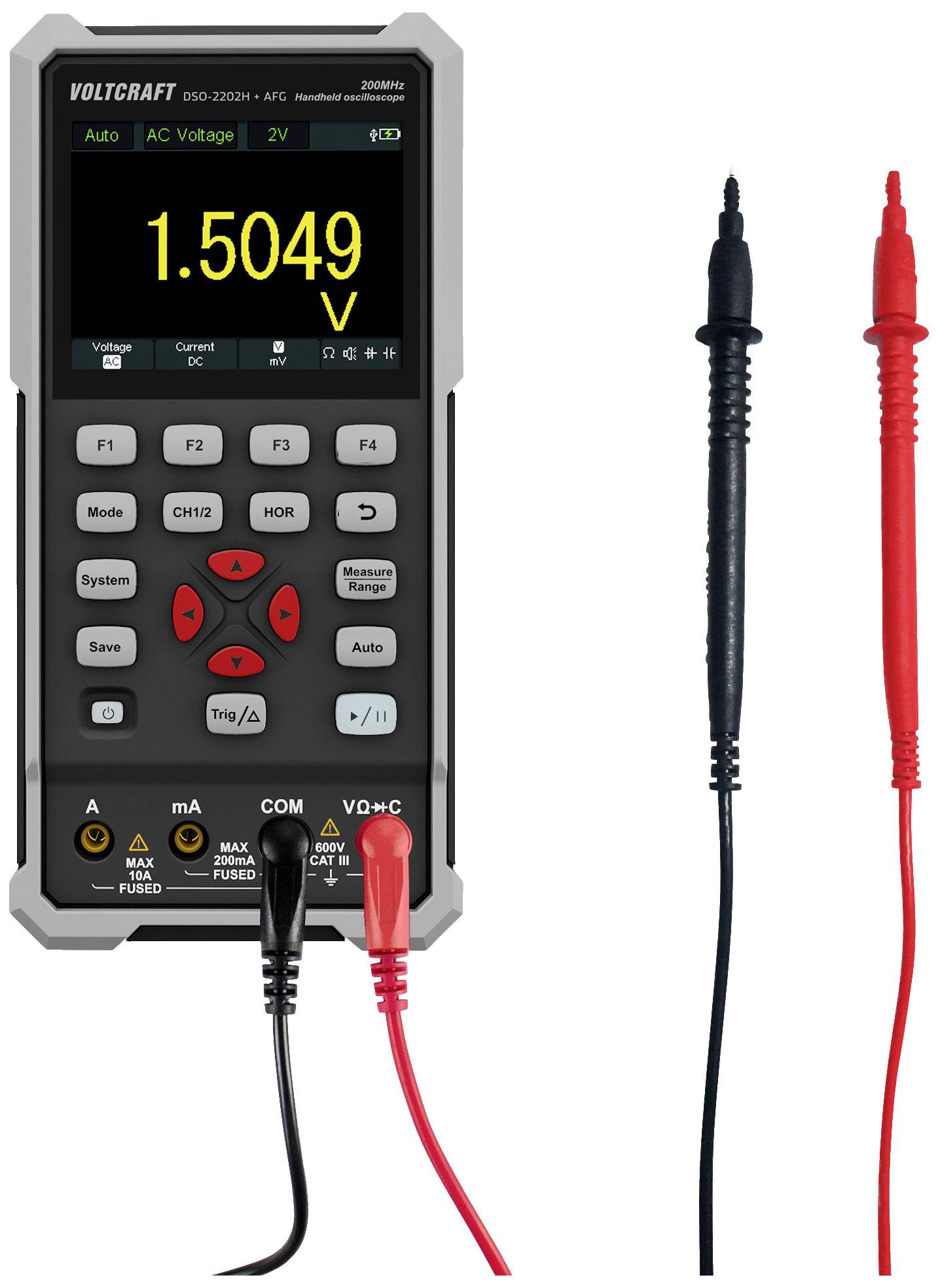

- Multimetar
- CATII 1000 V
- 20 000 broji
- Područje automobila
- TRMS
- Vrsta mjerenja - napon, struja, otpor, kapacitet, uključivanje/isključivanje, dioda
- Generator valnog oblika
- Maksimalno 25 MHz frekvencijski izlaz, 1 kanal
- Brzina uzorkovanja maks. 125 MSa/s
- 0,1 Hz frekvencijska rezolucija
- 14-bitna vertikalna rezolucija
- Duljina valnog oblika 8K
Isporuka uključuje
- Osciloskop

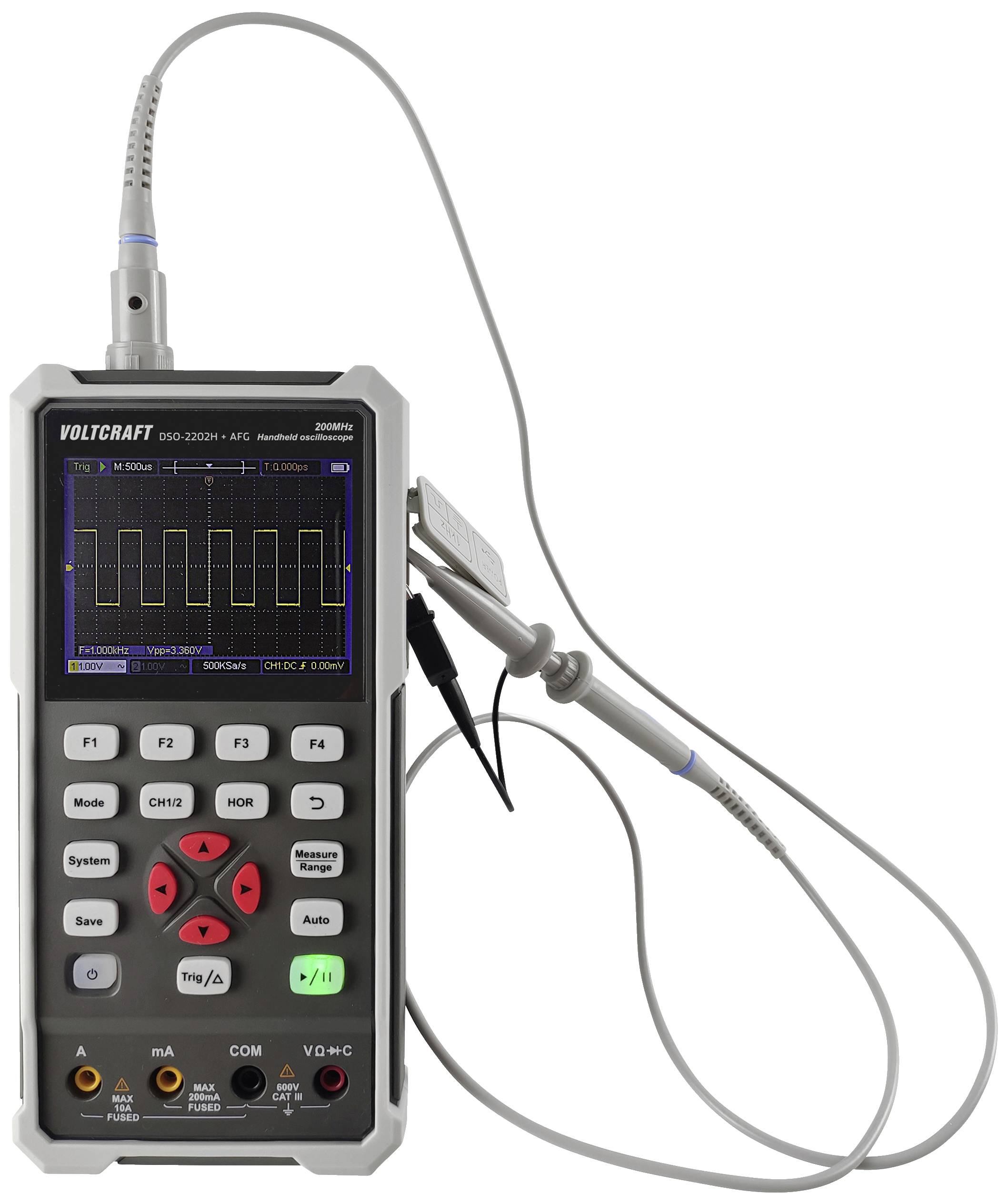

- Mjerna sonda
- Alat za podešavanje sonde
- USB kabel
- Torba
- 2 x BNC na aligator Clip kabel
- 1 x par ispitnih kablova multimetra (crveni i crni)
- Softver + upute na engleskom jeziku na CD-u
- Kratke upute
- Sigurnosno informativni list
