VOLTCRAFT DSO-2072H ručni osciloskop Kalibriran po (ISO) 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit ručni uređaj, funkcija

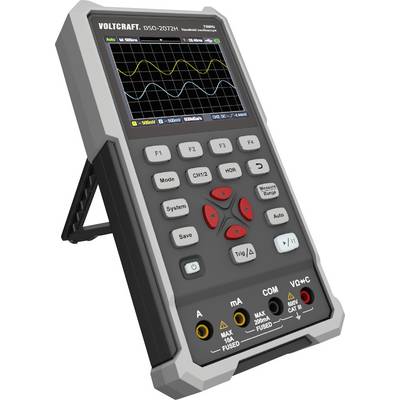

Digitalni osciloskop s osvjetljenim zaslonom prikazuje valovski dijagram. Na uređaju su vidljive tipke za upravljanje i podešavanje.

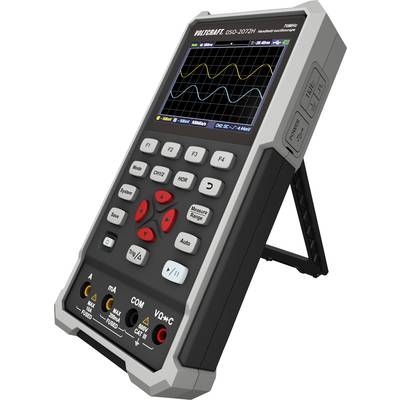

Digitalni osciloskop s ekranom prikazuje nekoliko valnih linija. Ispod njih su raspoređene različite tipke.

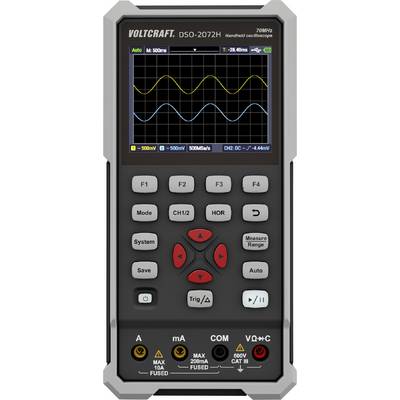

Prijenosni osciloskop tester s zaslonom. Prikazuje dva valnasta signala. Različiti upravljački gumbi za podešavanja. Model Voltcraft DSO-2072H.

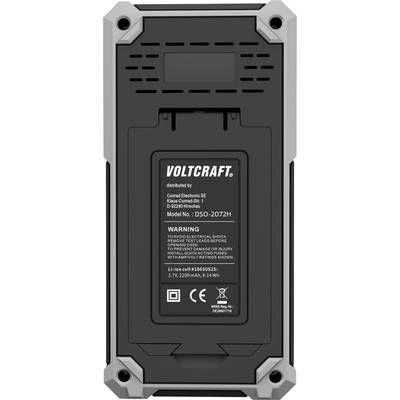

Pogled straga uređaja s poklopcem kućišta, prikazuje podatke o proizvodu poput model broja 'DSO-2072H' i sigurnosnih upozorenja.
Dvije zelene baterije ugrađene su u pravokutno, crno kućište sa sivim rubovima. Kućište djeluje čvrsto i industrijskog izgleda.

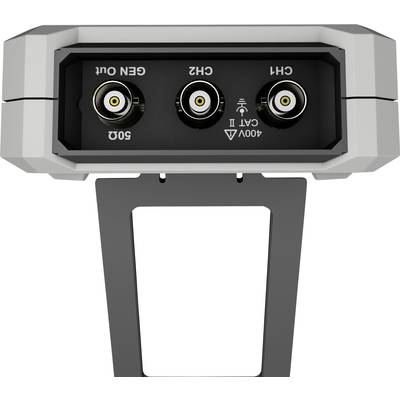

Pogled odozdo na elektroničkom uređaju s tri priključka, označena kao 'GEN OUT', 'CH2' i 'CH1', pogodan za 400V CAT II.
Trokanalni mjerni priključak s utorima 'CH1', 'CH2' i 'GEN Out', označen kao 400V CAT II i 50 Ω.

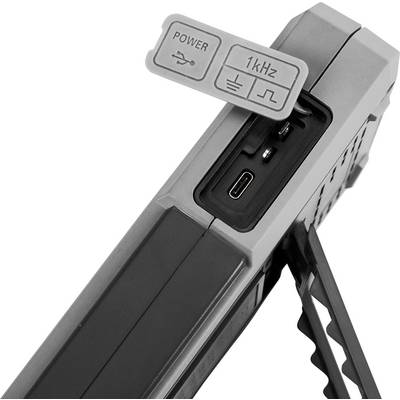

Elektronički uređaj s USB priključcima, napojnim priključkom i 1kHz preklopnikom. Bočna potpora za stabilnost.

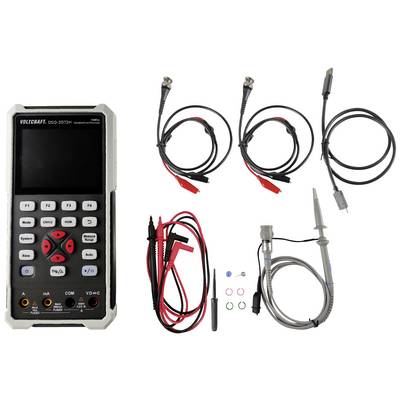

Digitalni osciloskop s zaslonom i tipkama. Uključuje mjerne vodove s ispitnim šiljcima i krokodil kvačicama. Oprema uključena.
Slika zaslona osciloskopa: Izlaz je 'ON'. Frekvencija 1000,0 kHz, napon 10 mVpp, ofset 10 mV. Valni oblik je sinusni.
Zaslon funkcijskog generatora. 'Izlaz: UKLJUČEN', Frekvencija: 1,000,0 kHz, Napon: 10mVpp, Pomak: 10mV, Tip: Sinc. Prikaz valnog oblika desno.
'Prikaz osciloskopa: Žuta sinusna krivulja, X-os podijeljena na 200 mikrosekunti, Y-os podijeljena na 2 volta.'

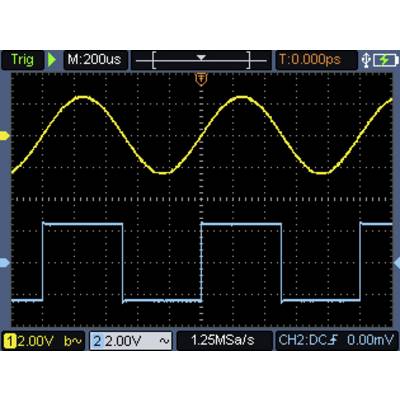

Osciloskop prikazuje dva valna oblika: gore žuti sinusni val, a dolje plavi pravokutni val. Glavna skala: 200 mikrosekunki po podjeli.
Osciloskopski prikaz sa žutim i plavim pravokutnim signalom. Frekvencija: 1000 Hz, žuti signal na 2 V, plavi na 22 V.

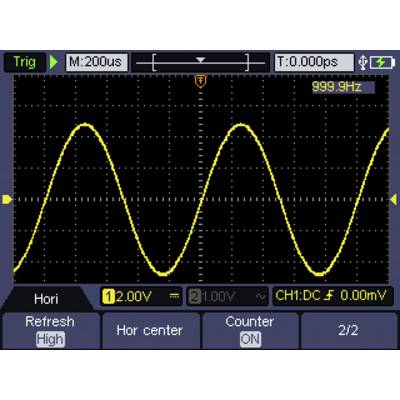

Osciloskop prikazuje žutu, ravnomjernu sinusnu valnu na kanalu 1 s frekvencijom od 999,9 Hz i naponom od 12,0 V.

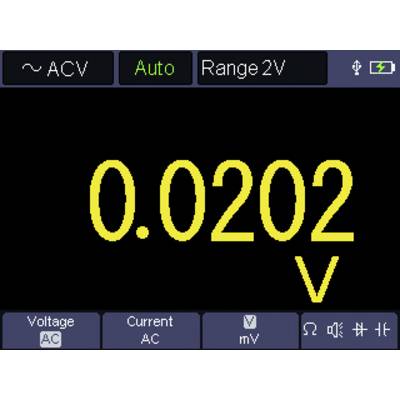

Mjerni uređaj pokazuje izmjeničnu napetost: 0,0202 volta u 2V-opsegu. Mod: Automatski.
Zaslon osciloskopa prikazuje dva valovna oblika napona. Žuti i ljubičasti val su vremenski pomaknuti. Horizontalna skala: 200 mikrosekundi po podjeli.
Osciloskop pokazuje sinusni val pri 999,9 Hz s vršnim vrijednostima od 2,480 V. Krivulja napona, bez izobličenja, pravilni uzorak.

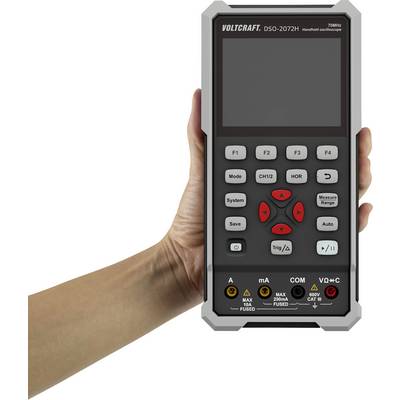

Jedna ruka drži prijenosni osciloskop marke Voltcraft, model DSO-2072H, s velikim zaslonom i brojnim upravljačkim tipkama.

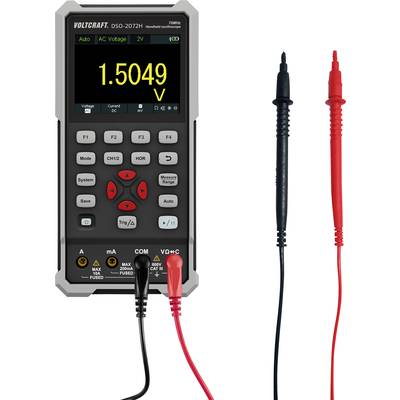

Digitalni multimetar pokazuje napon od 1,5049 V. Lijevo crni mjerni kabel, desno crveni mjerni kabel.

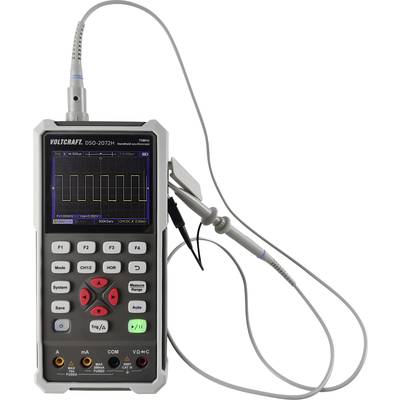

Digitalni ručni osciloskop tvrtke Voltcraft s priključenim naponskim probom, prikazuje pravokutni oblik vala na zaslonu.

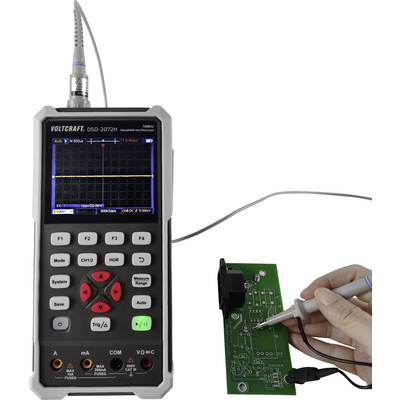

Ručni osciloskop mjeri elektronički signal na tiskanoj pločici. Zaslon prikazuje sinusnu krivulju i izborničke opcije.
Slika zaslona osciloskopa. Lijevo prikazuje 'Frekvencija: 1,000,0 kHz', 'Napon: 10 mVpp', 'Pomak: 10 mV'. Desno je sinusni val.
Slika osciloskopa s postavkama: Frekvencija 1,000 kHz, Amplituda 10mVpp, Offset 10mV. Signalna krivulja: Sinc.

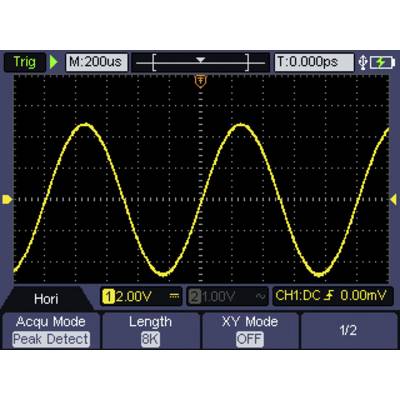

'Zaslon osciloskopa prikazuje žutu sinusnu valnu s amplitudom od 1,00 V pri 200 µs/podjeli.'

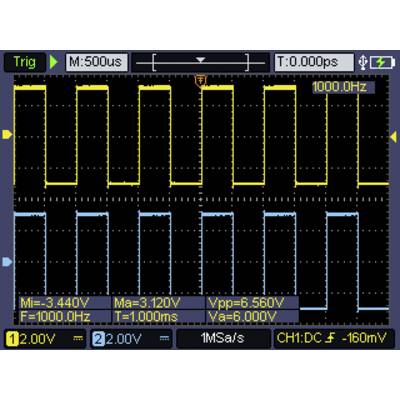

Zaslon osciloskopa prikazuje dva pravokutna signala jednog iznad drugog. Žuta krivulja gore: 1000,0 Hz, 2,00 V. Plava krivulja dolje: 1000,0 Hz, 6,00 V.
Zaslon osciloskopa prikazuje žutu sinusnu valnu na kanalu 1 s frekvencijom od 999,9 Hz i naponom od 12,0 V.
'Mjerni uređaj pokazuje 0,0202 volta u načinu izmjenične struje, automatsko postavljanje, mjerno područje 2 volta.'

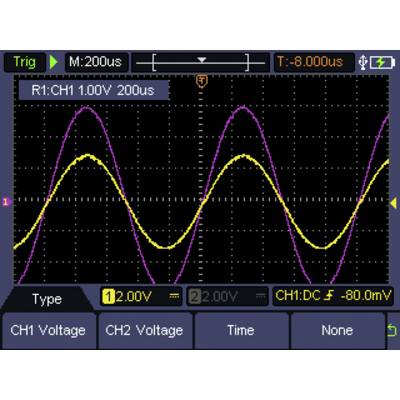

Slika osciloskopa s dvije preklopljene sinusne valove, žute i ljubičaste boje. Prikazuje mjerenja napona i vremena, s amplitudom i frekvencijom.

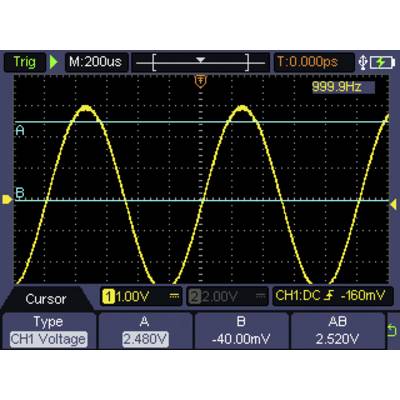

'Zaslon osciloskopa prikazuje sinusnu valnu frekvencije 999,9 Hz. Vertikalni napon 2,48 V, raspon napona od -40 mV do 2,52 V.'
1/30
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

DSO-2072H Digitalni osciloskop 3 u 1 ISO

  • 3 u 1 - osciloskop, multimetar i generator valnih oblika
  • 8,89 cm (3,5") LCD zaslon u boji (320 x 240 piksela)
  • USB Type-C sučelje

Više informacija

Tehnički podaci

  • Maks. 10.000 osmosmjerki u sekundi/s
Vrsta proizvoda

ručni osciloskop

Pojasna širina

70 MHz

Razina uzorkovanja po kanalu

250 MSa/s

Prikaz

LCD u boji

Razlučivost

8 Bit

Veličina ekrana

8.89 cm (3.5")

Određene značajke osciloskopa

ručni uređaj

funkcija generatora

multimetar-funkcije

Vremenska osnova

5 ns/div - 1000 ns/div

Broj analognih ulaza maks.

2

ISO

Kategorija mjerenja

CAT II 400 V

Vertikalni otklon

10 mV / div - 10 V / dif

Ulazna impendacija

1 MΩ±2%, 16 pF±10 pF

Ulazna veza

DC, AC, uzemljenje

Ulazni napon

400 V (DC + AC, vršno-vršno, ulazna impedancija 1 MΩ

Opskrba naponom

USB-C® (vanjski) 2x 18650 (unutarnji)

dim.

(D x Š x V) 198 x 38 x 96 mm

Težina

600 g

Broj digitalnih ulaza maks.

2

Širina

38 mm

Visina

96 mm

Dužina

198 mm

Sučelja

USB 3.1 utikač C

Dubina memorije/kanala

8 kpts

Tip

DSO-2072H

Usklađenost i certifikati

Certified by EU Garan

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2742629 VOLTCRAFT DSO-2072H ručni osciloskop Kalibriran po (ISO) 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit ručni uređaj, funkcija

Upute za rad i sigurnost

Upute za rad i sigurnost 2742629 VOLTCRAFT DSO-2072H ručni osciloskop Kalibriran po (ISO) 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit ručni uređaj, funkcija

Uvjeti garancije

Uvjeti garancije 2742629 VOLTCRAFT DSO-2072H ručni osciloskop Kalibriran po (ISO) 70 MHz 2-kanalni 250 MSa/s 8 kpts 8 Bit ručni uređaj, funkcija

Opis


Tri mjerna uređaja u jednom
Digitalni osciloskop 3-u-1 iz Voltcrafta ima sve u pravom smislu te riječi.
Funkcija 1: Digitalni osciloskop
Kao osciloskop, DSO-2072H ima dva kanala s maksimalnom propusnošću od 70 MHz, maksimalnom brzinom uzorkovanja od 250 MS/s i duljinom zapisa od 8K. Okomita rezolucija je 8-bitna.
Funkcija 2: Multimetar
Multimetar se može koristiti u kategoriji mjerenja CATII 1000 V za mjerenje napona, struje, otpora, kapaciteta, kontinuiteta i funkcije diode. Automatska funkcija pojednostavljuje radne procese, a TRMS osigurava pouzdane izmjerene vrijednosti. Zaslon ima 20.000 znamenki.
Funkcija 3: generator valnog oblika
Generator valnog oblika ima jedan kanal s maksimalnom izlaznom frekvencijom od 25MHz i maksimalnom brzinom uzorkovanja od 125 MS/s.
Frekvencijska rezolucija od 0,1 Hz, 14-bitna vertikalna rezolucija i duljina valnog oblika od 8K omogućuju pouzdan rad.
Adekvatan pribor
DSO-2072H dolazi sa sondom i alatom za poravnanje, BNC konektorom na kabel s krokodilskom kopčom, parom crnih i crvenih ispitnih vodiča multimetra, USB kabelom, vodičem za brzi početak i zaštitnom mekom torbicom. Priloženi CD sadrži softver i engleski korisnički priručnik.

Ovaj tekst je strojno preveden.

Izvedba

  • Osciloskop:
  • Širina pojasa 70MHz, 2 kanala
  • Maksimalna brzina uzorkovanja 250 MSa/s
  • Maksimalna duljina zapisa 8K
  • 8-bitna vertikalna rezolucija
  • Multimetar:
  • CATII 1000V
  • 20 000 znamenki
  • auto područje
  • TRMS
  • Vrsta mjerenja - napon, struja, otpor, kapacitet, uključivanje/isključivanje, dioda
  • generator valnog oblika:
  • Maksimalno 25MHz frekvencijski izlaz, 1 kanal
  • Maksimalna brzina uzorkovanja je 125 MS/s
  • 0,1Hz frekvencijska rezolucija
  • 14-bitna vertikalna rezolucija
  • Duljina valnog oblika 8K

Isporuka uključuje

  • Osciloskop
  • Mjerna sonda
  • Alat za poravnanje sonde
  • USB kabel
  • mekana torba
  • 2 x BNC na aligator Clip kabel
  • 1 x par ispitnih kablova za multimetar (crveni i crni)
  • Softver + engleski priručnik na CD-u
  • Kratke upute
  • sigurnosno informativni list

Pribor

(*Svi podaci su sa PDV-om)

Nužni pribor je potreban za korištenje proizvoda kako je opisano
