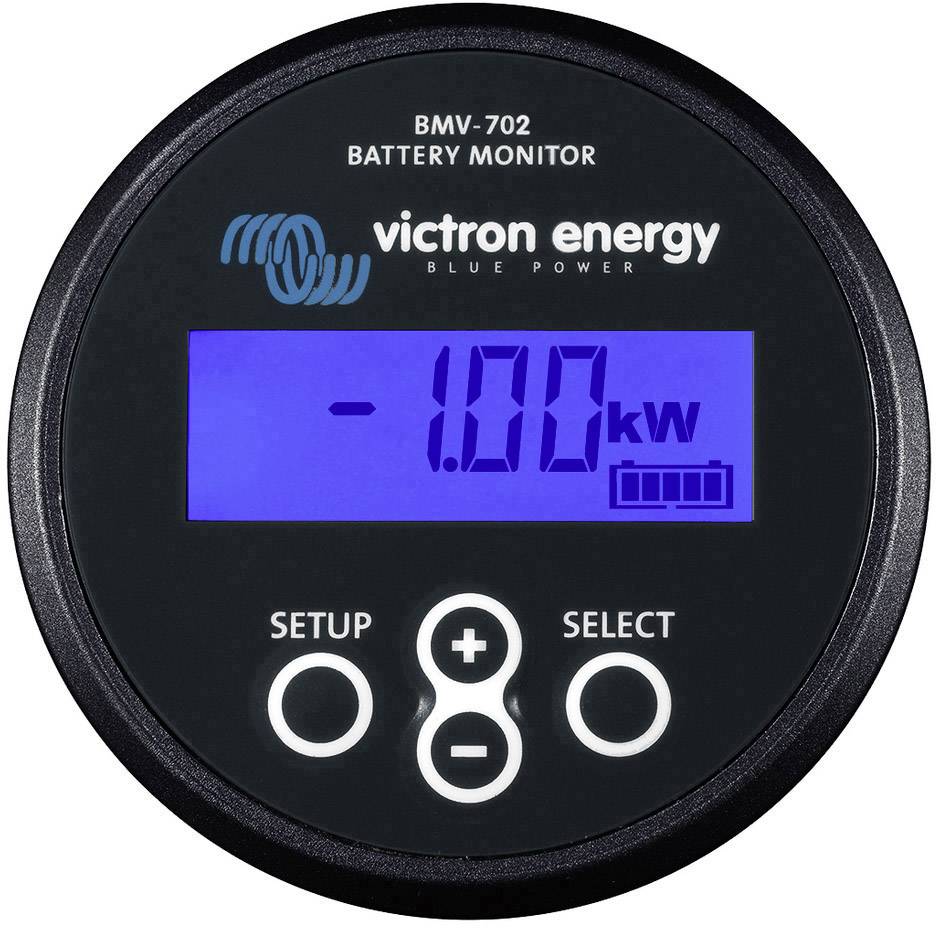

Victron Energy BMV-702 BAM010702000R nadzor baterija

Baterija "mjerač goriva", preostali indikator i još mnogo toga
Preostali kapacitet baterije ovisi o potrošenom amper satu, struji pražnjenja, temperaturi i starosti baterije. Složeni softverski algoritmi potrebni su za sve to
Razmotriti varijable. Osim osnovnih mogućnosti prikaza kao što su napon, struja i potrošeni amper sati, BMV-700 serija također prikazuje stanje napunjenosti, preostalo vrijeme i potrošnju energije u vatima. BMV-702 ima dodatni ulaz koji se može programirati za mjerenje napona (druga baterija), temperature ili srednjeg napona (vidi dolje).

Jednostavna instalacija
Svi električni priključci se izvode s PCB konektorom na strujnom šantu. Šant je spojen na štitnik pomoću standardnog telefonskog kabela RJ12. Uključeno u isporuku: kabel RJ 12 (10 m) i kabel akumulatora s osiguračem (2 m); Nema drugih potrebnih komponenti. Osim toga, poseban prednji okvir za kvadratni ili okrugli zaslon; sigurnosni prsten za stražnju montažu i vijci za prednju montažu.

Jednostavno programiranje
Izbornik za brzu instalaciju i detaljni izbornik za podešavanje s pomicanjem pomažu korisniku u različitim podešavanjima. Više pojedinosti potražite u priručniku.

Praćenje napona na središnjoj točki (samo BMV-702)
Ova značajka, koja se obično koristi u industriji za praćenje velikih i skupih banaka baterija, sada je dostupna po prvi put po jeftinijoj cijeni, dopuštajući bilo koju bateriju banci
može se pratiti. Banka baterija se sastoji od niza spojenih ćelija. Središnja napetost je napetost nakon polovine trake. U idealnom slučaju, srednji napon je točno polovica ukupnog napona. U praksi, međutim, postoje odstupanja. To ovisi o brojnim čimbenicima, kao što su: B. iz različitog stanja punjenja s novim baterijama ili ćelijama, različitim temperaturama, unutarnjim strujama propuštanja, kapacitetima i još mnogo toga. Velika ili povećana odstupanja srednjeg napona pokazuju nepravilnu njegu baterije ili neispravnu bateriju ili ćeliju. Korektivno djelovanje zbog alarma napona srednje točke može spriječiti ozbiljno oštećenje skupe baterije. Za više informacija pogledajte i priručnik.

standardne značajke
- Napon akumulatora, struja, snaga, potrošeno vrijeme rada i stanje napunjenosti
- Preostalo vrijeme pri trenutnoj brzini pražnjenja
- Programabilni vizualni i zvučni alarm
- Programabilni relej za isključivanje nevažnih opterećenja ili po potrebi uključivanje generatora.
- Jedan brzi spoj za 500 amp i jedan priključni set.
- Mogućnost izbora protoka do 10.000 ampera.
- VE.Direct port za komunikaciju
- pohranjuje širok raspon povijesnih podataka koji se mogu koristiti za procjenu uzoraka upotrebe i stanja baterije.
- Opseg širokog ulaznog napona: 9,5 - 95V
- Rezolucija mjerenja visoke struje 10 mA (0,01 A)
- Mala potrošnja energije 2,8 Ah mjesečno (4 mA) pri 12 V i 2,2 Ah mjesečno (3 mA) na 24 V dodatne funkcije BMV-702
- Dodatni ulaz za mjerenje napona (druga baterija), temperature ili srednjeg napona, te pripadajuće postavke alarma i releja.
- BMV 700HS: raspon napona od 60 do 385 VDC
- Nije potreban predkalater. Napomena: Prikladno samo za sustave s uzemljenim negativnim polom (monitor baterije nije izoliran od prijenosnika).

Dodatne opcije monitora baterije:
- Zaštita akumulatora VE.Net (VBC)
- Visokonaponski štitnik akumulatora Ve.Net: 70 do 350 VDC
- Lynx Shunt VE.Net
- Lynx Shunt VE.Can

Više o naponu srednje točke:
Oštećena stanica ili baterija mogu uništiti cijelu veliku, skupu bateriju. Kada su baterije spojene u seriju, mjerenje srednjeg napona može biti pravovremeno
Poruka upozorenja se generira. Za više informacija pogledajte i priručnik za BMV, odjeljak 5.2.

Ovaj tekst je strojno preveden.
