TinkerForge 2116 modul proširenja Pogodno za (računala sa jednom pločom) TinkerForge 1 St.

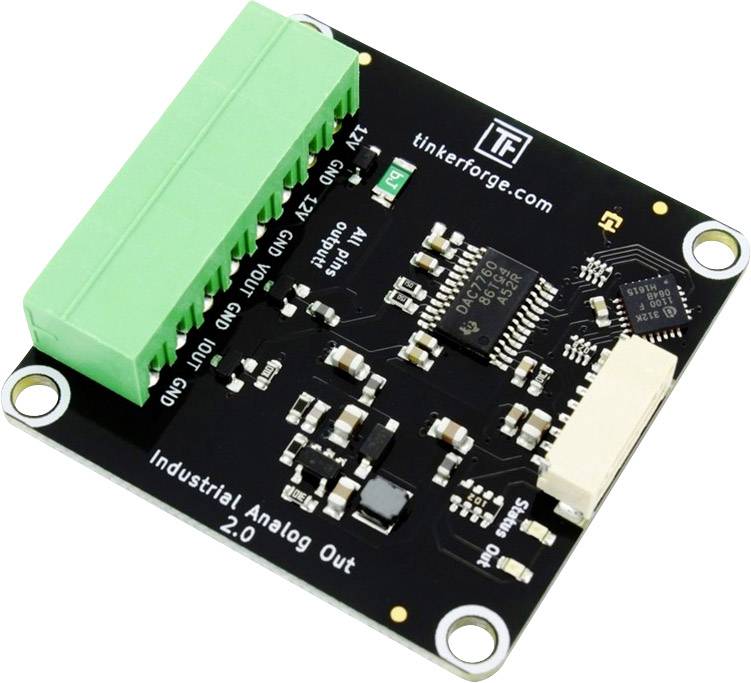

Tiskana pločica zelenom priključnom trakom i elektroničkim komponentama, označena natpisom 'Industrial Analog Out 2.0', robna marka 'Tinkerforge'.

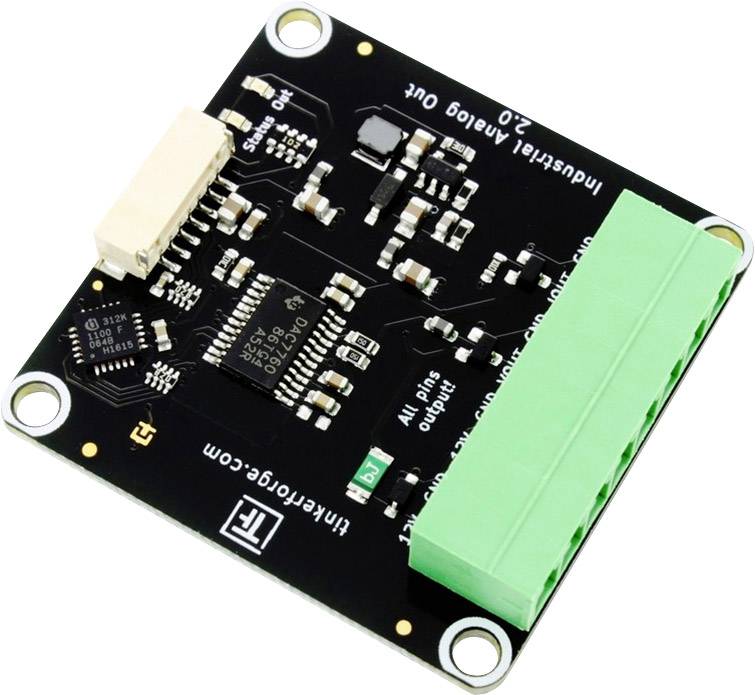

Mala elektronička tiskana pločica s nekoliko crnih i srebrnih komponenata te zelenim višestrukim priključkom sa strane.

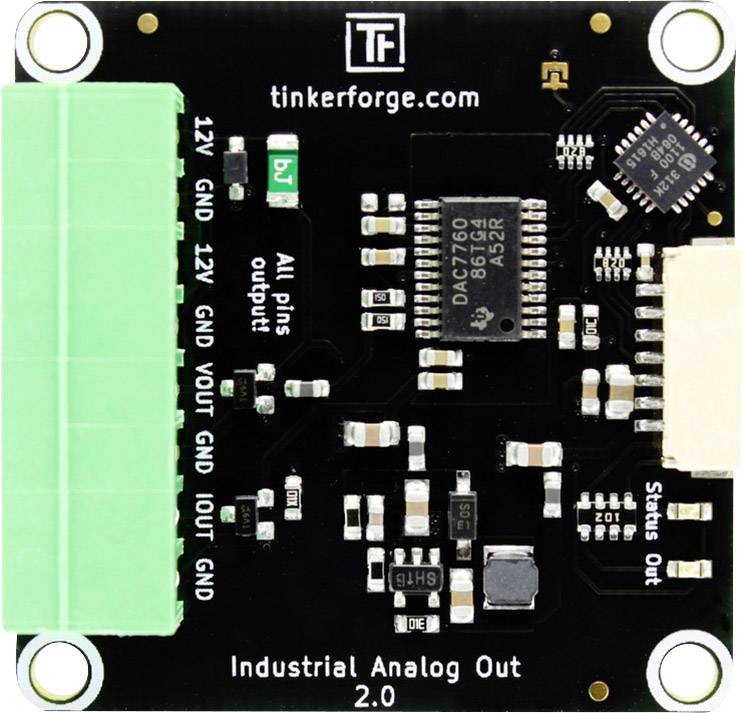

Elektronički modul 'Industrijski analogni izlaz 2.0' s zelenim priključcima i više elektroničkih komponenata na crnoj tisknoj ploči.

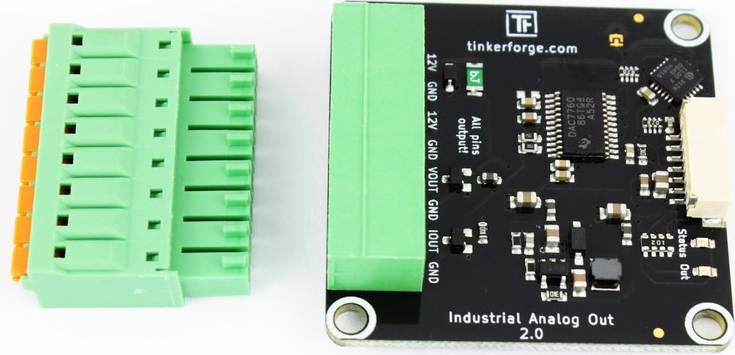

Analogni izlazni modul od Tinkerforge-a, verzija 2.0, sa zelenim priključnim stezaljkama. Glavna ploča prikazuje komponente sklopa.

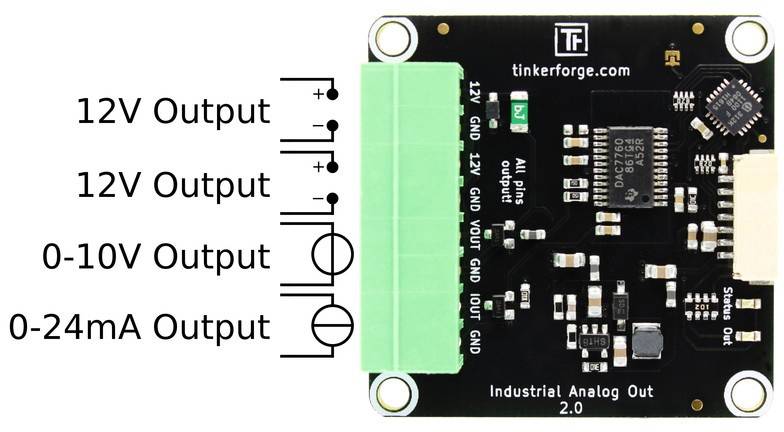

Industrijski analogni izlazni modul, verzija 2.0, s tri priključka: dva 12V izlaza, jedan 0-10V izlaz i jedan 0-24mA izlaz.
1/5
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,29.10.
2 kom. - zaliha Njemačka (Samo dok traju zalihe)
Broj
Ukupno (59,99 € / komad)
59,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Dostupno još samo 2 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

TinkerForge 2116 Pogodno za (računala sa jednom pločom) TinkerForge 1 St.

  • Istodobno programirati napon i izlaz struje
  • Izlazi električna struja između 0mA i 24mA (IEC 60381-1)
  • Izlazi električni napon između 0V i 10V (IEC 60381-2)
  • Nije potrebno vanjsko napajanje

Tehnički podaci

  • Abmessungen (BxTxH):40x40x11 mm
  • Težina: 9 g
Vrsta proizvoda

modul proširenja

Prikladno za

TinkerForge

Sadržaj

1 St.

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2255060 TinkerForge 2116 modul proširenja Pogodno za (računala sa jednom pločom) TinkerForge 1 St.

Opis

Industrial Analog Out Bricklet 2.0 može se koristiti za produženje opeka pomoću 12-bitnog digitalno-analognog pretvarača. Pripajani električni naponi i struje mogu se generirati s tim. Napon se može specificirati u mV, a struja u µA.

Opeka nema električnu izolaciju od Tinkerforge sustava. To znači da postoji direktna električna veza između priključnih terminala tvrtke Bricklet i ostatka sustava. Ako dovede do neželjenih veza, uzemljenja ili kratkih spojeva u odgovarajućoj aplikaciji, preporučljivo je koristiti izolacijsku ciglu.

Industrial Analog Out Bricklet 2.0 ima 7-pinski konektor za opeku i povezan je s opekom pomoću 7p-10p kabela za opeku.

Ovaj tekst je strojno preveden.

Izvedba

  • D/A-Wandler:DAC7760Stromverbrauch:90 mW (18 mA pri 5 V, bez opterećenja)Auflösung:do 1,2 mV / 4,8 µASpannungsbereiche:0V-5V; 0V-10VStrombereiche:4mA-20mA; 0mA-20mA, 0mA-24mAVOUT Ausgang:do 300 mA12 V Spannungsversorgungs-Ausgang:do 100 mA
