Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna sonda visoke impedancije 1 St.

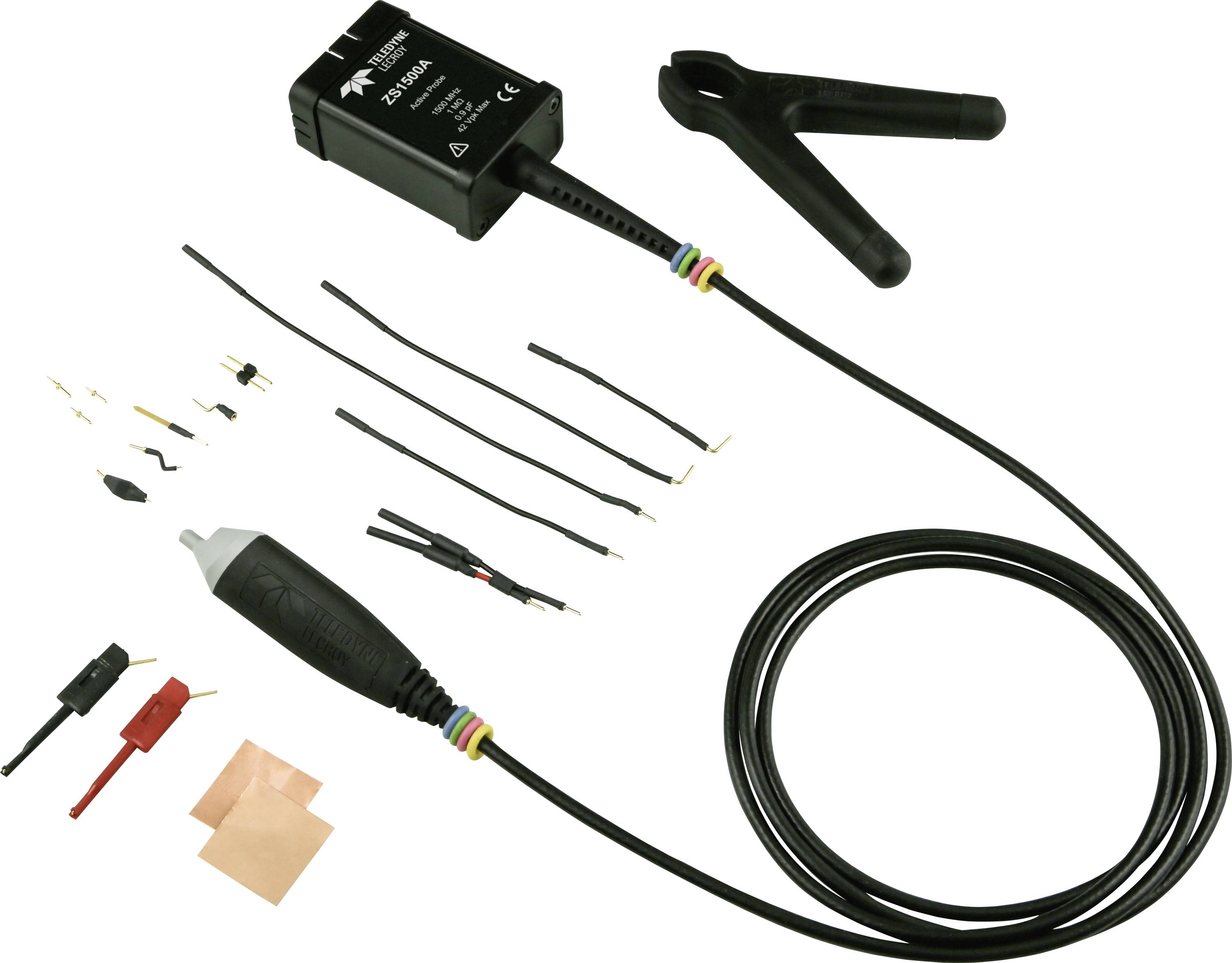

Skup električnih testnih kablova i pribora sa crnom ručkom probe, namotajima kabela i aligatorskim stezaljkama na bijeloj pozadini.
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Dostupno uskoro
Broj
Ukupno (4.639,00 € / komad)
4.639,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Teledyne LeCroy, 1,5 GHz, 0,9 pF, 1 MΩ aktivna sonda visoke impedancije

  • Teledyne LeCroy ZS-A serija sondi je aktivna sonda s visokom impedancijom i niskim kapacitetom koja održava visoku vjernost signala do 4 GHz. Mali oblik i širok raspon dodatne opreme osiguravaju da su sonde serije ZS-A dorasle svakom teškom mjernom zadatku.

Tehnički podaci

  • Pojasna širina: 1,5 GHz
  • Ulazni kapacitet: 0,9 pF
  • Ulazni otpor: 1 MΩ
  • Prigušenje: 1:10 (÷10)
  • Vrijeme porasta (10–90%): 350 ps
  • Sučelje: ProBus
Vrsta proizvoda

Aktivna sonda visoke impedancije

Pogodno za robnu marku

Teledyne LeCroy

Izvedba

Aktivna sonda s ProBus sučeljem

Težina

110 g

Tip

Tastkopf für Digitaloszilloskop

tvornički standard (sa certifikatom) (vlastiti certifikat)

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna sonda visoke impedancije 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna sonda visoke impedancije 1 St.

Opis

Visoka impedancija smanjuje opterećenje kruga u cijelom propusnom opsegu osciloskopa. Inženjeri često trebaju mjeriti visokofrekventne signale s visokom vjernošću signala. Tipične pasivne sonde s visokim ulaznim otporom (R) i kapacitetom (C) nude dobar odziv na nižim frekvencijama, ali preopterećuju sklop na višim frekvencijama i iskrivljuju signale. Serija ZS-A ima i visoki ulazni otpor (1 MΩ) i niski ulazni kapacitet (0,6 pF do 0,9 pF) kako bi se smanjilo opterećenje kruga u cijeloj propusnosti sonde i osciloskopa.

Ovaj tekst je strojno preveden.

Izvedba

  • Visoka vjernost signala do 4 GHz propusnosti
  • Nisko opterećenje strujnog kruga – Visoka ulazna impedancija i niski kapacitet
  • Modeli s 4 GHz, 2,5 GHz, 1,5 GHz i 1 GHz
  • Ulazni otpor od 1 MΩ
  • Ulazni kapacitet od 0,6 pF do 0,9 pF
  • Dinamički ulazni raspon od ±8 V do ±15 V
  • Raspon pomaka od ±12 V do ±15 V
  • Širok izbor vrhova i uzemljenja
  • Jednostavan za korištenje, integriran u osciloskop

Isporuka uključuje

  • 1× Aktivna naponska sonda ZS1500A s ProBus sučeljem
  • 1× Držač sonde za korištenje bez upotrebe ruku
  • 1× Potvrda o kalibraciji
  • 2× Standardni ravni vrhovi sonde
  • 1× Vrh sonde s oprugom
  • 1× 2,54 mm adapter s kvadratnim pinovima
  • 2× 2,54 mm PCB adaptera
  • 1× Uska opruga mase
  • 1× Široka opruga
  • 1× Masa pomaka
  • 2× bakrene trake za pričvršćivanje
  • 1× Kratki ravni igličasti kabel
  • 1× Duga ravna olovna žica
  • 1× Kratki kutni pin kabel
  • 1× Dugi kutni kabel s iglama
  • 1× Y-adapterski kabel
  • 1 par mikro steznih laboratorijskih hvataljki
  • Korisnički priručnik / dokumentacija
