Name: Teledyne LeCroy Oszilloskop-Tastkopf sonda 2.5 GHz 10:1 8 V
Brand: Teledyne LeCroy
SKU: 3864038
Availability: BackOrder

Istaknuti proizvodi i detalji

Teledyne LeCroy Oszilloskop-Tastkopf sonda 2.5 GHz 10:1 8 V

10:1
Pojasna širina 2.5 GHz

Tehnički podaci

Izlazna impedancija: 50 Ω

Vrsta proizvoda: sonda

Pojasna širina: 2.5 GHz

Faktor prigušivanja: 10:1

Vrijeme porasta: 180 ps

Nazivni napon: 8 V

Ulazni kapacitet: 0,6 pF

Ulazni otpor: 1000 kΩ

Vrsta: ZS2500A

: tvornički standard (vlastiti)

Težina: 110 g

Duljina kabela: 1.3 m

Kalibracija: Tvornički standard

Pogodno za (detalji): Teledyne LeCroy osciloskopi s ProBus sučeljem

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3864038 Teledyne LeCroy Oszilloskop-Tastkopf sonda 2.5 GHz 10:1 8 V

Upute za rad i sigurnost

Upute za rad i sigurnost 3864038 Teledyne LeCroy Oszilloskop-Tastkopf sonda 2.5 GHz 10:1 8 V

Opis

Inženjeri često trebaju uzorkovati visokofrekventne signale s visokom vjernošću signala. Tipične pasivne sonde s visokim ulaznim otporom (R) i kapacitetom (C) pružaju dobar odziv na nižim frekvencijama, ali preopterećuju sklop na višim frekvencijama i iskrivljuju signal. Aktivne naponske sonde karakteriziraju visoki ulazni otpor (R) i niski ulazni kapacitet (C) kako bi se smanjilo opterećenje kruga u cijeloj sondi i propusnom opsegu osciloskopa. Zahvaljujući niskom opterećenju strujnog kruga i kompaktnom formatu koji omogućuje mjerenja čak i na teško dostupnim mjestima, aktivna naponska sonda postaje svakodnevni standardni alat za širok raspon signala i kontaktnih točaka.

Ovaj tekst je strojno preveden.

Izvedba

Sonde serije ZS-A su aktivne sonde visoke impedancije i niskog kapaciteta koje osiguravaju visoku vjernost signala do 4 GHz. Kompaktni dizajn i širok raspon pribora osiguravaju da je sonda serije ZS-A dorasla svakom zahtjevnom mjernom zadatku.

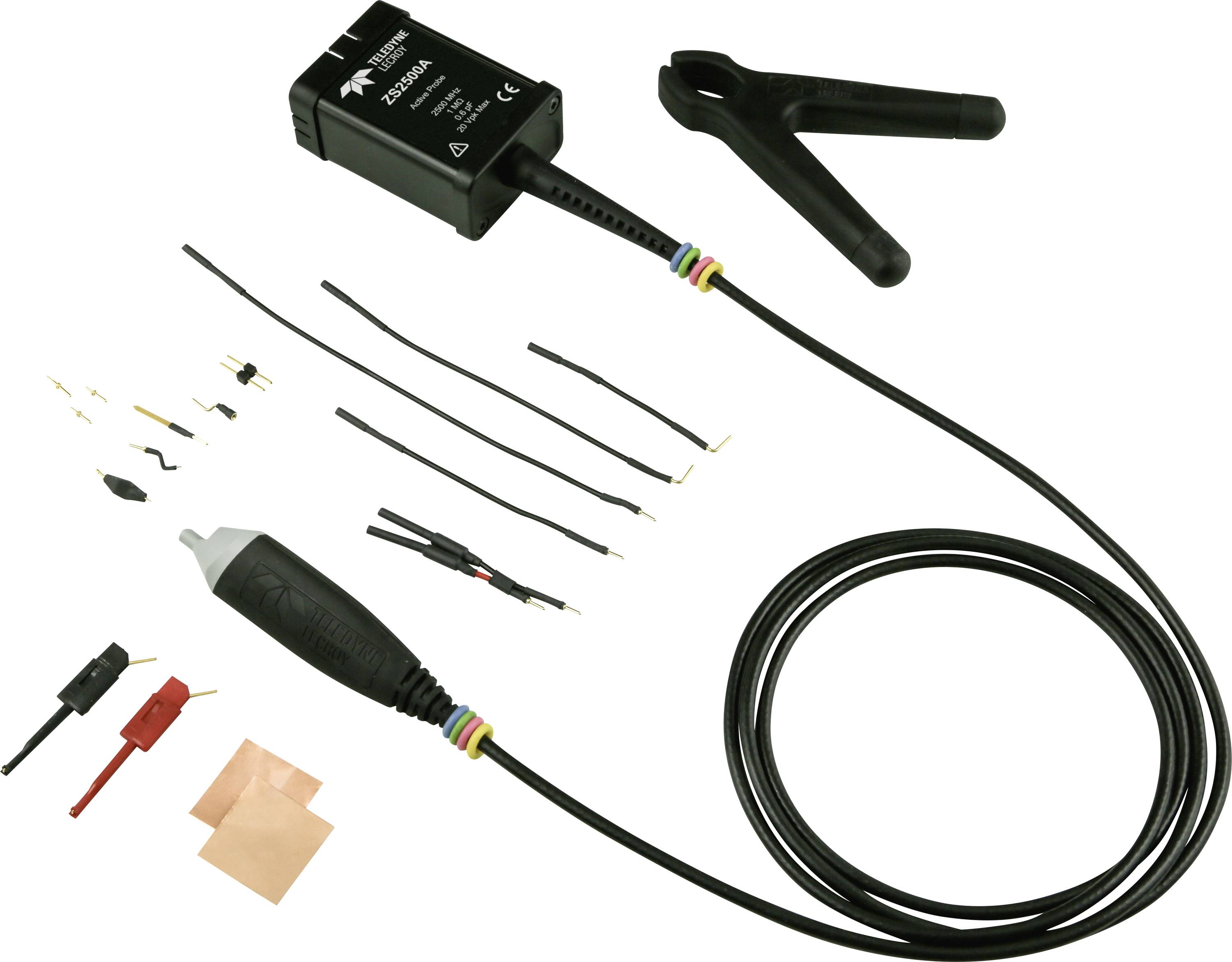

Isporuka uključuje

1x ZS2500A sonda
2x Standardni ravni vrh (PK-ZS-001)
1x Pogo vrh (PK-ZS-017)
1x 2,54 mm adapter s kvadratnim pinovima (PK-ZS-018)
2x 2,54 mm PCB adapter (PK-ZS-024)
1x Kratki ravni pin kabel (PK-ZS-022)
1x Dugi ravni pin kabel (PK-ZS-023)
1x Y adapter za kabel (PK-ZS-014)
1x Kratki pravokutni kabel (PACC-LD003)
1x Dugi pravokutni kabel (PACC-LD004)
1x Pomaknuti uzemljeni / Z vodič (PK-ZS-016)
1x Uska brušena oštrica (PK-ZS-021)
1x Široka brušena oštrica (PK-ZS-015)
2x bakrena traka (PK-ZS-009)
1 par mikro hvataljki (PK-ZS-007R/B)
1x Držač za uzorke za slobodnu upotrebu (PK-ZS-019)
