Teledyne LeCroy Oszilloskop-Tastkopf sonda 1.5 GHz 10:1 15 V
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (4.349,45 € / komad)
4.349,45 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Teledyne LeCroy Oszilloskop-Tastkopf sonda 1.5 GHz 10:1 15 V
- 10:1
- Pojasna širina 1.5 GHz
Tehnički podaci
- Izlazna impedancija: 50 Ω
- Vrsta proizvoda
sonda
- Pojasna širina
1.5 GHz
- Faktor prigušivanja
10:1
- Vrijeme porasta
350 ps
- Nazivni napon
15 V
- Ulazni kapacitet
0,9 pF
- Ulazni otpor
1000 kΩ
- Vrsta
ZS1500A
tvornički standard (vlastiti)
- Težina
110 g
- Duljina kabela
1.3 m
- Kalibracija
Tvornički standard
- Pogodno za (detalji)
Teledyne LeCroy osciloskopi s ProBus sučeljem
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3864037 Teledyne LeCroy Oszilloskop-Tastkopf sonda 1.5 GHz 10:1 15 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3864037 Teledyne LeCroy Oszilloskop-Tastkopf sonda 1.5 GHz 10:1 15 V
Opis
Inženjeri često trebaju uzorkovati visokofrekventne signale s visokom vjernošću signala. Tipične pasivne sonde s visokim ulaznim otporom (R) i kapacitetom (C) pružaju dobar odziv na nižim frekvencijama, ali preopterećuju sklop na višim frekvencijama i iskrivljuju signal. Aktivne naponske sonde karakteriziraju visoki ulazni otpor (R) i niski ulazni kapacitet (C) kako bi se smanjilo opterećenje kruga u cijeloj sondi i propusnom opsegu osciloskopa. Zahvaljujući niskom opterećenju strujnog kruga i kompaktnom formatu koji omogućuje mjerenja čak i na teško dostupnim mjestima, aktivna naponska sonda postaje svakodnevni standardni alat za širok raspon signala i kontaktnih točaka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Sonde serije ZS-A su aktivne sonde visoke impedancije i niskog kapaciteta koje osiguravaju visoku vjernost signala do 4 GHz. Kompaktni dizajn i širok raspon pribora osiguravaju da je sonda serije ZS-A dorasla svakom zahtjevnom mjernom zadatku.

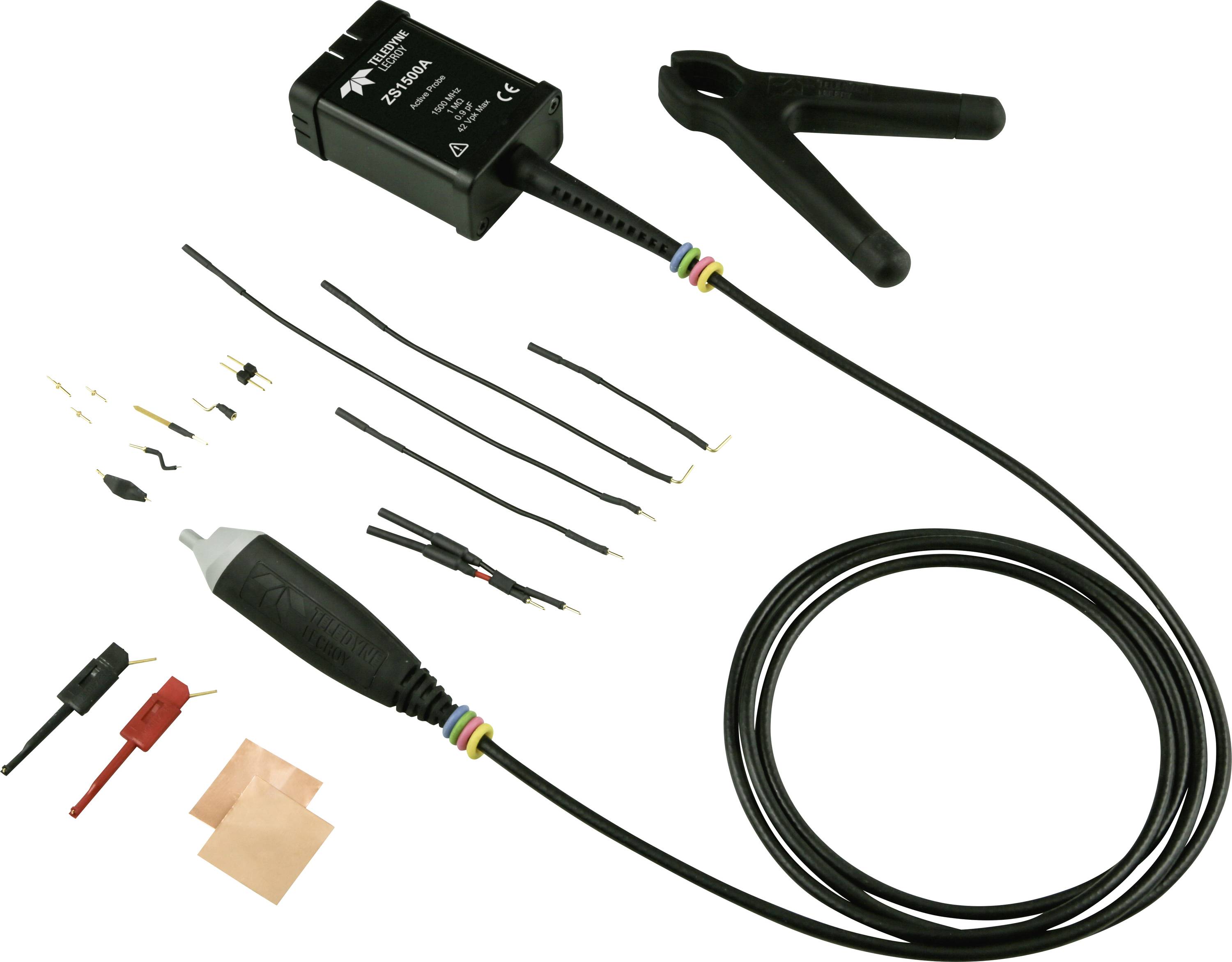

Isporuka uključuje
- Sonda ZS1500A
- 2x standardni vrh (standardni ravni vrh, PK-ZS-001)
- 1x Pogo vrh (Pogo vrh, PK-ZS-017)
- 1x 2,54 mm adapter s kvadratnim pinovima (adapter s kvadratnim pinovima, PK-ZS-018)
- 2x 2,54 mm PCB adapter (PK-ZS-024)
- 1x Kratki ravni konektor s pinom (7 cm, PK-ZS-022)
- 1x Ravni pin konektor dugi (13 cm, PK-ZS-023)
- 1x Y-linijski adapter (PK-ZS-014)
- 1x kratki kutni kabel (5 cm, PACC-LD003)
- 1x kutni kabel dugi (10 cm, PACC-LD004)
- 1x pomaknuto uzemljenje/Z-uzemljenje (Pomaknuto uzemljenje / Z-vodič, PK-ZS-016)
- 1x uska ploča za podlogu (Uska ploča za podlogu, PK-ZS-021)
- 1x široka brušena oštrica (Široka brušena oštrica, PK-ZS-015)
- 2x bakrena ljepljiva traka (bakrena traka 2x2 cm, PK-ZS-009)
- 1 par mikro hvataljki/pico kuka (mikro hvataljke crvene i crne, PK-ZS-007R/B)
- 1x Držač sonde za slobodno kretanje (PK-ZS-019)
