Name: Teledyne LeCroy HVD3220 1 St.
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

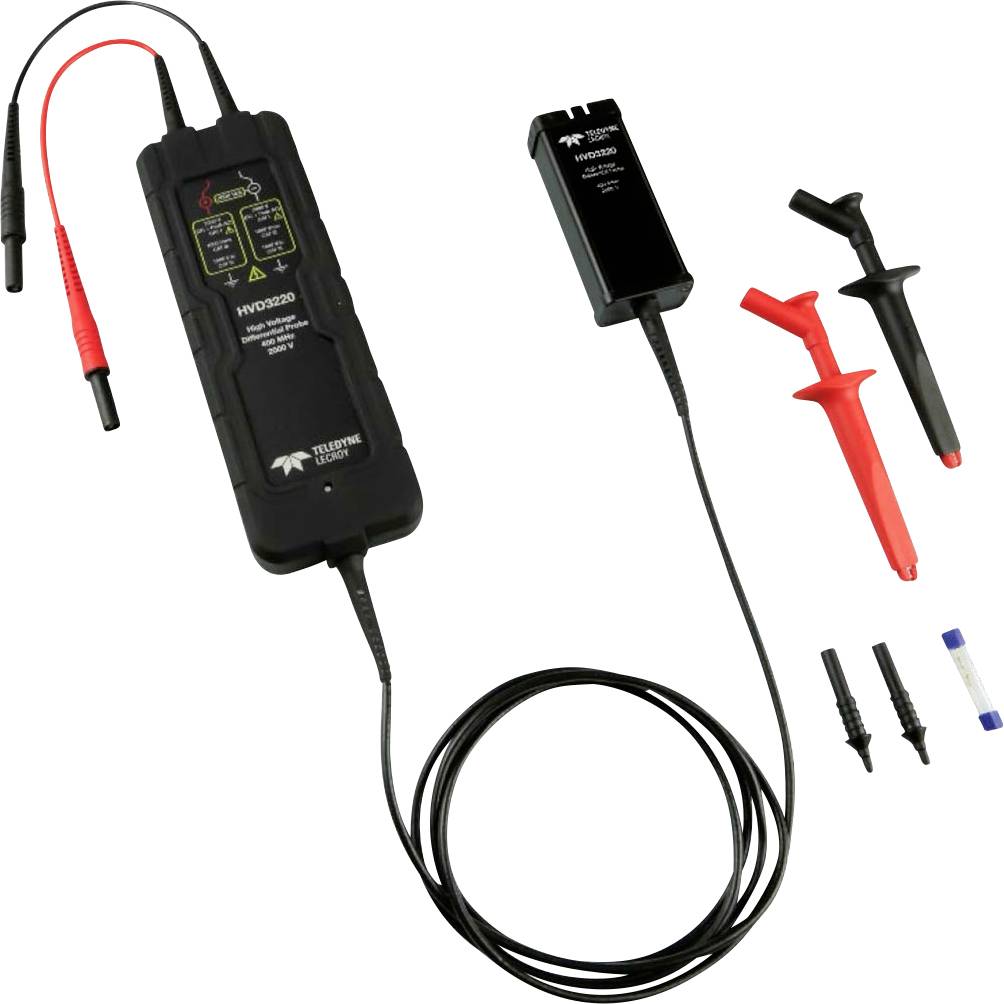

Uređaj za mjerenje napona sa sondama i kabelima. Pribor je crvene i crne boje, pogodan za električna ispitivanja i analize.

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (9.715,00 € / komad)

9.715,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

400 MHz visokonaponska diferencijalna sonda (2 kV)

Točnost pojačanja do 0,35%
Modeli s 2 kV CAT ocjenom sigurnosti
Najširi rasponi raspona diferencijalnog napona
Izuzetan omjer odbijanja uobičajenog načina (CMRR) u širokom frekvencijskom rasponu

Tehnički podaci

Propusnost (samo sonda)
400 MHz
Vrijeme uspona 10-90%
875 ps
Ograničenja CMRR testa, 23 C.80 dB @ DC 60 dB @ 1 MHz
Raspon diferencijalnog napona (500 puta slabljenje): 2000 V (istosmjerna struja + maksimum izmjeničnog napona) od 35 V / div do 500 V / div, pomak do 1500 V
Opseg diferencijalnog napona (250 puta prigušivanje): 1000 V (istosmjerna + vršna izmjenična struja) od 14 V / div do 34,5 V / div, pomak do 750 V
Raspon diferencijalnog napona (100-struko slabljenje): 400 V (istosmjerna struja + maksimum izmjenične struje) od 7 V / div do 13,8 V / div, pomak do 300 V
Raspon diferencijalnog napona (50-struko slabljenje): 200 V (DC + maksimum izmjenične struje) od 500 mV / div do 6,9 V / div, pomak do 150 V
Napon uobičajenog načina rada (bilo ulaz na masu): ± 2000 V (DC + vršni izmjenični tok)
Max. Ulazni napon na zemlju (bilo ulaz na zemlju): ± 2000 Vpk (nominalno, bilo ulaz na zemlju)

Pogodno za robnu marku: Teledyne LeCroy

Kategorija mjerenja: CAT III 1000 V
CAT III 1500 V

Prikladno za: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Tip: HVD3220

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2361661 Teledyne LeCroy HVD3220 1 St.

Opis

Izuzetan omjer odbijanja u uobičajenom modu
CMRR za sonde je izuzetan za vrlo visoke frekvencije i značajno poboljšava mogućnost mjerenja u bučnim okruženjima s visokim uobičajenim načinom rada u energetskoj elektronici. Visoki CMRR u kombinaciji s malim šumom sonde i visokim pomakom nudi vrhunske mogućnosti mjerenja u usporedbi s ostalim diferencijalnim sondama VN.

Mjerenja visoke preciznosti
Sonde serije HVD3220 pružaju točnost pojačanja od 1% i omogućuju precizna mjerenja napona. Funkcija AutoZero osigurava daljnju točnost mjerenja dopuštajući kalibriranje malih odstupanja od mjerenja.

Najveća pokrivenost aplikacijom
Serija HVD3000A pokriva čitav spektar primjena, od napajanog napajanja 120/240 V do električnih uređaja u klasi 600 V i 5 kV. Svaki model ima najbolju dostupnu točnost pojačanja, najširi raspon diferencijalnog i pomaknutog napona i vrhunski CMRR.

1500 VDC CAT III ocjena
HVD3220 podržava mjerenje solarnih fotonaponskih sustava (PV) s 1500 VDC prema standardu IEC / EN 61010-031: 2015. Ima CAT III od 1500 VDC i CAT I od 2000 V (DC + PeakAC).

Potpuna integracija sonde
ProBus sučelje napaja sondu napajanjem i komunikacijom, tako da nije potrebno zasebno napajanje ili baterije. Prigušenje se automatski odabire na temelju postavke opsega pojačanja osciloskopa (V / Div).
