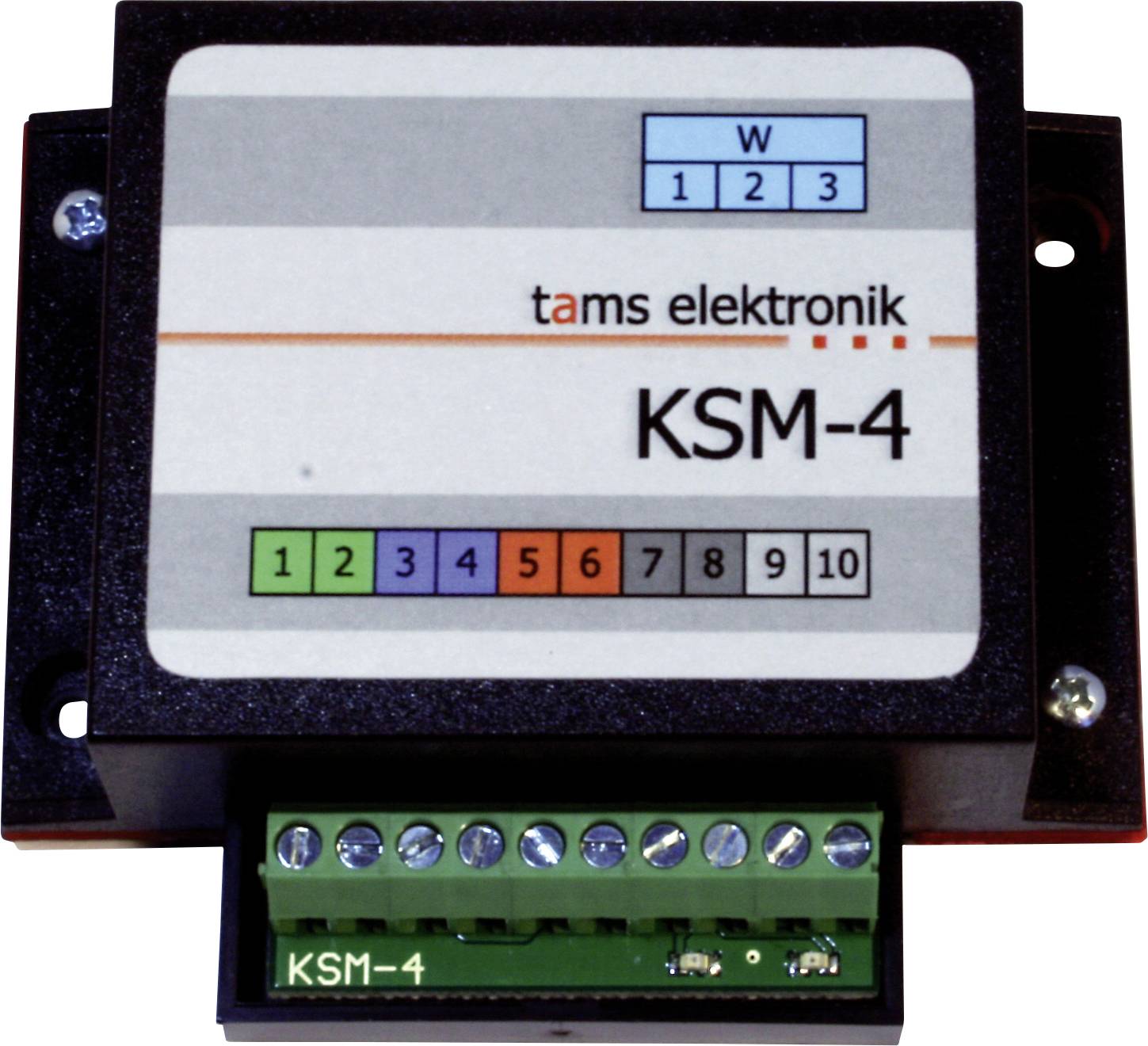

TAMS Elektronik 49-01147-01 KSM-4 modul povratne petlje pribor
- Nema kratkog spoja kroz reverznu petlju. S dekoderom skretnica i integriranom kontrolom skretnica.
Tehnički podaci
- Digitalni formati: svi
- Integrirani dekoder skretnica: DCC
- Izlazi s pruge:
- - 2 za spajanje tračnica unutar petlje za preokretanje
- - 2 za spajanje tračnica u prijelaznim područjima
- - 2 za spajanje tračnica izvan petlje za preokretanje
- Izlaz prekidača:
- - Spajanje prekidača je obavezno
- - Količina: 1
- - Za izravno spajanje skretnice s dvostrukim zavojnim pogonom ili motornim pogonom
- - Maksimalna struja: 1 A
- - Vrijeme preklapanja: 100 ms do 5 sek. (podesivo)
- Napajanje: preko tračnica
- Maksimalna struja svih vozila u petlji za vožnju unatrag: 3 A
- Dimenzije PCB-a: 48 x 52 mm
- Dimenzije s kućištem: 70 x 60 x 25 mm
- Vrsta proizvoda
modul povratne petlje
- Digitalni format
univerzalni
- Izvedba modela (željeznica)
pribor
- Dužina
70 mm
- Širina
60 mm
- Visina
25 mm
- dim.
(D x Š x V) 70 x 60 x 25 mm
- Starosna skupina
iznad 15 godina
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3775672 TAMS Elektronik 49-01147-01 KSM-4 modul povratne petlje pribor
Opis
Princip rada:
Modul reverzne petlje KSM-4 podešava polaritet unutar reverzne petlje ovisno o položaju prekidača tako da ne može doći do kratkog spoja prilikom prelaska izoliranog dijela. Između skretnice i unutrašnjosti povratne petlje raspoređena su prijelazna područja s integriranim detektorima zauzetosti kolosijeka („senzorski kolosijeci“). Čim vlak iz povratne petlje uđe u jedno od dva prijelazna područja, prekidač za izlaz se okreće i podešava se polaritet unutar povratne petlje.
Spajanje i upravljanje prekidačem:
Skretnica mora biti spojena na KSM-4 i automatski će se prebaciti pri izlasku vlaka iz petlje za preokretanje.
Za ulazak, prekidačem se može upravljati izvana, čime se određuje smjer kretanja unutar petlje za preokretanje:
- ručno putem tipki ili sličnog strujnog kruga spojenog na dva sklopna ulaza ili
- s DCC naredbama za skretnice na adresu integriranog dekodera skretnica
Prikladne vrste prekidača: Prekidači s dvostrukim zavojnim pogonom ili motorizirani prekidači. Obje vrste prekidača mogu se izravno spojiti.
Ostale značajke:
- Nije prikladno za gramofone.
- Maksimalan broj lokomotiva u povratnoj petlji: bez ograničenja
- Minimalna duljina povratne petlje: 1 duljina vlaka + 1 duljina lokomotive
- Maksimalna struja svih vozila unutar petlje za vožnju unatrag: 3 A
- Integracija u sustav upravljanja: Moguće je spajanje vanjskih detektora zauzetosti kolosijeka ili RailCom detektora na unutrašnjost povratne petlje.
Ovaj tekst je strojno preveden.
Modul reverzne petlje KSM-4 podešava polaritet unutar reverzne petlje ovisno o položaju prekidača tako da ne može doći do kratkog spoja prilikom prelaska izoliranog dijela. Između skretnice i unutrašnjosti povratne petlje raspoređena su prijelazna područja s integriranim detektorima zauzetosti kolosijeka („senzorski kolosijeci“). Čim vlak iz povratne petlje uđe u jedno od dva prijelazna područja, prekidač za izlaz se okreće i podešava se polaritet unutar povratne petlje.
Spajanje i upravljanje prekidačem:
Skretnica mora biti spojena na KSM-4 i automatski će se prebaciti pri izlasku vlaka iz petlje za preokretanje.
Za ulazak, prekidačem se može upravljati izvana, čime se određuje smjer kretanja unutar petlje za preokretanje:
- ručno putem tipki ili sličnog strujnog kruga spojenog na dva sklopna ulaza ili
- s DCC naredbama za skretnice na adresu integriranog dekodera skretnica
Prikladne vrste prekidača: Prekidači s dvostrukim zavojnim pogonom ili motorizirani prekidači. Obje vrste prekidača mogu se izravno spojiti.
Ostale značajke:
- Nije prikladno za gramofone.
- Maksimalan broj lokomotiva u povratnoj petlji: bez ograničenja
- Minimalna duljina povratne petlje: 1 duljina vlaka + 1 duljina lokomotive
- Maksimalna struja svih vozila unutar petlje za vožnju unatrag: 3 A
- Integracija u sustav upravljanja: Moguće je spajanje vanjskih detektora zauzetosti kolosijeka ili RailCom detektora na unutrašnjost povratne petlje.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 modul za čišćenje KSM-4, verzija: kompletna jedinica u kućištu
