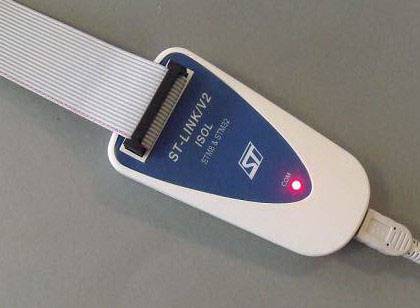

STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
8 kom. - zaliha Njemačka
Broj
Ukupno (119,99 € / komad)
119,99 €
sa PDV-om
Dostupno još samo 8 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
razvojna ploča
- Serija
STM32
- Vrsta alata
program za ispravljanje pogrešaka/programer
- Sadržaj
1 St.
- Sučelja
JTAG
- Serija
STM32
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2365219 STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.
Podatkovna tablica 2365219 STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2365219 STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.
Informacije
Informacije 2365219 STMicroelectronics ST-LINK/V2-ISOL razvojna ploča 1 St.
Opis
ST-LINK / V2 je debager u programu i programer za obitelji mikrokontrolera STM8 i STM32. Jednožilni modul sučelja (SWIM) i sučelje za otklanjanje pogrešaka JTAG / serijske žice (SWD) koriste se za komunikaciju s bilo kojim mikrokontrolerom STM8 ili STM32 na aplikacijskoj ploči. ST-LINK / V2 nudi iste funkcionalnosti poput ST-LINK / V2 , ali također ima digitalnu izolaciju između računala i ciljne aplikacijske ploče. STM8 aplikacije koriste USB sučelje pune brzine za komunikaciju sa softverom STMicroelectronics ST Visual Develop (STVD) ili ST Visual Program (STVP).
Funkcije razvojnog kompleta:
Napajanje 5 V putem USB priključka
Sučelje kompatibilno s USB 2.0 punom brzinom
USB standardni kabel od A do mini B
Značajke specifične za SWIM Napon primjene od 1,65 V do 5,5 V na SWIM sučelju podržava SWIM niske i velike brzine podržane načine rada SWIM podržava brzinu programiranja: 9,7 KByte / s pri niskim brzinama i 12,8 KByte / s u SWIM modu velike brzine kabel za povezivanje s aplikacijom putem okomitog standardnog konektora ERNI (Ref: 284697 ili 214017) ili vodoravnog priključka (Ref: 214012) SWIM kabel za povezivanje s aplikacijom putem zaglavlja ili konektora s rešetkom 2,54 mm
Značajke specifične za JTAG / SWD Napon primjene od 1,65 V do 3,6 V na sučelju JTAG / SWD i 5 V tolerantni ulazi JTAG kabel za spajanje na standardni JTAG konektor s 20 pinova i razmakom od 2,54 mm JTAG podržava SWD i SWV komunikaciju (serijska žica Preglednik)
Podržana funkcija izravnog ažuriranja firmvera (DFU)
Statusna LED lampica koja treperi tijekom komunikacije s računalom
Radna temperatura od 0 do 50 ° C
2500 VRMS visoki izolacijski napon (samo ST-LINK / V2-ISOL)
Ovaj tekst je strojno preveden.
Funkcije razvojnog kompleta:
Napajanje 5 V putem USB priključka
Sučelje kompatibilno s USB 2.0 punom brzinom
USB standardni kabel od A do mini B
Značajke specifične za SWIM Napon primjene od 1,65 V do 5,5 V na SWIM sučelju podržava SWIM niske i velike brzine podržane načine rada SWIM podržava brzinu programiranja: 9,7 KByte / s pri niskim brzinama i 12,8 KByte / s u SWIM modu velike brzine kabel za povezivanje s aplikacijom putem okomitog standardnog konektora ERNI (Ref: 284697 ili 214017) ili vodoravnog priključka (Ref: 214012) SWIM kabel za povezivanje s aplikacijom putem zaglavlja ili konektora s rešetkom 2,54 mm
Značajke specifične za JTAG / SWD Napon primjene od 1,65 V do 3,6 V na sučelju JTAG / SWD i 5 V tolerantni ulazi JTAG kabel za spajanje na standardni JTAG konektor s 20 pinova i razmakom od 2,54 mm JTAG podržava SWD i SWV komunikaciju (serijska žica Preglednik)
Podržana funkcija izravnog ažuriranja firmvera (DFU)
Statusna LED lampica koja treperi tijekom komunikacije s računalom
Radna temperatura od 0 do 50 ° C
2500 VRMS visoki izolacijski napon (samo ST-LINK / V2-ISOL)
