Spelsberg Wallbox Graphite DLM Bundle Wallbox tip 2 mode 3 16 A Broj priključaka 1 11 kW RFID
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
Spelsberg Wallbox Graphite DLM Bundle Wallbox tip 2 mode 3 16 A 11 kW RFID
- Wallbox paket - kompletan paket spreman za ugradnju koji se sastoji od Spelsberg Wallbox Smart Pro 7m, SIEMENS 7KM2200 Modbus TCP brojila i 3 kompatibilna kabelska pretvaračka transformatora struje
- Idealno za postavljanje dinamičke mreže za punjenje ili za punjenje viška fotonaponskih sustava, uključujući dvofazno isključivanje.
- Jednostavna instalacija mjerača za neizravno mjerenje pomoću pretvarača kabelske pretvorbe
- Omjer pretvarača 100/1A
Tehnički podaci
- Maks. presjek priključka napojnog terminala 6²
- Otpornost na udarce: IK08
- Razred zaštite: II
- Nazivna frekvencija: 50 Hz
- Vrsta proizvoda
Wallbox
- Autorizacija
RFID
- Utikač za punjenje
tip 2
- Način punjenja
mode 3
- Struja punjenja
16 A
- Broj priključaka
1
- Snaga punjenja
11 kW
- Broj faza
1-fazni i 3-fazni
- Nazivni napon
400 V/AC
- Duljina kabela
7 m
IP54
- Boja
grafitna
- Dužina
293 mm
- Širina
293 mm
- Visina
110 mm
- Maks. temperatura
+40 °C
- Min. temperatura
-25 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox tip 2 mode 3 16 A Broj priključaka 1 11 kW RFID
Podatkovna tablica 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox tip 2 mode 3 16 A Broj priključaka 1 11 kW RFID
Upute za rad i sigurnost
Upute za rad i sigurnost 3628555 Spelsberg Wallbox Graphite DLM Bundle Wallbox tip 2 mode 3 16 A Broj priključaka 1 11 kW RFID
Opis
Moderan, minimalistički dizajn susreće se s pametnom tehnologijom punjenja - to su snažne performanse u svom najljepšem obliku.
Integrirana komunikacijska sučelja omogućuju maksimalnu povezivost i integraciju u umrežene sustave, a istovremeno su usmjerena na brzu i jednostavnu instalaciju.
Spelsberg Wallbox stavlja kraj kompliciranim postavkama rotacijskih i DIP prekidača: Inteligentna aplikacija omogućuje cijelu konfiguraciju i upravljanje, kao i procjenu statistike punjenja, praktično putem pametnog telefona.

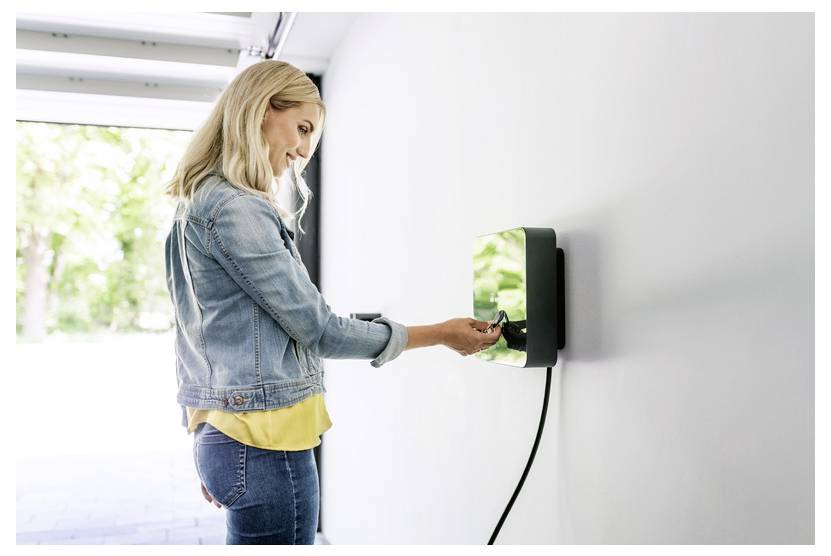

Wallbox za brzo i sigurno punjenje električnih vozila u privatnim prostorima. Snaga punjenja do 11 kW (3 faze) / 3,7 kW (1 faza) i maksimalna struja punjenja od 16 A. Snaga punjenja je varijabilno podesiva, s integriranim detekcijom istosmjerne struje kvara za istosmjerne struje kvara ≥ 6 mA i nadzorom temperature za sigurno punjenje. Moderan dizajn i kompaktne dimenzije kućišta za montažu na zid i stelu. Jednostavna instalacija, brza konfiguracija i ažuriranja firmvera s besplatnom aplikacijom Spelsberg Wallbox (dostupna za iOS od verzije 14 i Android od verzije 6). Integrirano MID brojilo za obračun potrošnje, dinamičko upravljanje opterećenjem specifično za fazu s detekcijom neuravnoteženog opterećenja za učinkovito korištenje dostupne snage. Spajanje na sustave za upravljanje energijom u domu (HEMS) i PV invertere za punjenje solarnom energijom. Beskontaktna autorizacija procesa punjenja putem RFID-a, Plug & Charge (ISO15118) ili AutoCharge-a, LED i zvučni signali za jasne povratne informacije o promjenama statusa. Analiza opsežne statistike naplate. Podržani komunikacijski protokoli i sučelja: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 za spajanje vanjskih pozadinskih uređaja. Priloženi kabel za punjenje od 7 m s konektorom tipa 2.
Ovaj tekst je strojno preveden.
Integrirana komunikacijska sučelja omogućuju maksimalnu povezivost i integraciju u umrežene sustave, a istovremeno su usmjerena na brzu i jednostavnu instalaciju.
Spelsberg Wallbox stavlja kraj kompliciranim postavkama rotacijskih i DIP prekidača: Inteligentna aplikacija omogućuje cijelu konfiguraciju i upravljanje, kao i procjenu statistike punjenja, praktično putem pametnog telefona.
Wallbox za brzo i sigurno punjenje električnih vozila u privatnim prostorima. Snaga punjenja do 11 kW (3 faze) / 3,7 kW (1 faza) i maksimalna struja punjenja od 16 A. Snaga punjenja je varijabilno podesiva, s integriranim detekcijom istosmjerne struje kvara za istosmjerne struje kvara ≥ 6 mA i nadzorom temperature za sigurno punjenje. Moderan dizajn i kompaktne dimenzije kućišta za montažu na zid i stelu. Jednostavna instalacija, brza konfiguracija i ažuriranja firmvera s besplatnom aplikacijom Spelsberg Wallbox (dostupna za iOS od verzije 14 i Android od verzije 6). Integrirano MID brojilo za obračun potrošnje, dinamičko upravljanje opterećenjem specifično za fazu s detekcijom neuravnoteženog opterećenja za učinkovito korištenje dostupne snage. Spajanje na sustave za upravljanje energijom u domu (HEMS) i PV invertere za punjenje solarnom energijom. Beskontaktna autorizacija procesa punjenja putem RFID-a, Plug & Charge (ISO15118) ili AutoCharge-a, LED i zvučni signali za jasne povratne informacije o promjenama statusa. Analiza opsežne statistike naplate. Podržani komunikacijski protokoli i sučelja: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 za spajanje vanjskih pozadinskih uređaja. Priloženi kabel za punjenje od 7 m s konektorom tipa 2.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Wallbox Smart Pro
- 7m kabel za punjenje s konektorom tipa 2
- SIEMENS 7KM2200 Modbus TCP brojač
- 3-žilni pretvarački strujni transformator 100/1A
- 3 RFID čipa
- 4 vijka za montažu 6x60
- 4 univerzalna tipla 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 čipova za otvaranje poklopca dizajna
Napomene
Nije "uključi i koristi"; sve komponente mora instalirati kvalificirani električar.
Također pogledajte upute za uporabu komponenti.
Pozor!
Snažni protočni bojler:
Za rad ovog bojlera potreban je visokonaponski priključak (trofazni AC priključak).
Za povezivanje i ugradnju snažnog protočnog bojlera potrebno je odobrenje mrežnog operatora; osim toga, to mogu izvesti samo mrežni operater ili instalacijska tvrtka upisana na popis instalatera mrežnog operatora.
