Spelsberg 73443601 AK 36 mali razvodnik profilna šina Broj raspodjela = 3 Broj redova = 36 Content 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:

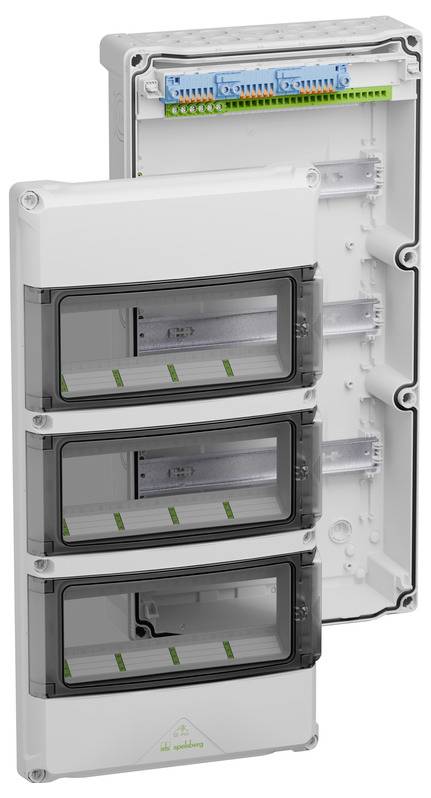

Bijela električna kutija s tri prozirna zaklopna vrata koja otkrivaju unutarnje nosive šine i gornji red terminala.

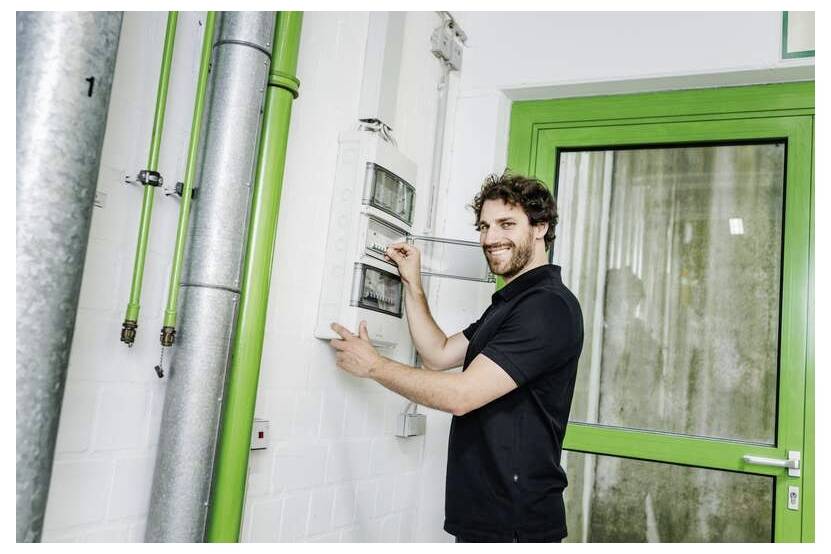

Tehničar koji podešava zidni upravljački panel pored jarko zelenih cijevi i vrata u industrijskom interijeru.

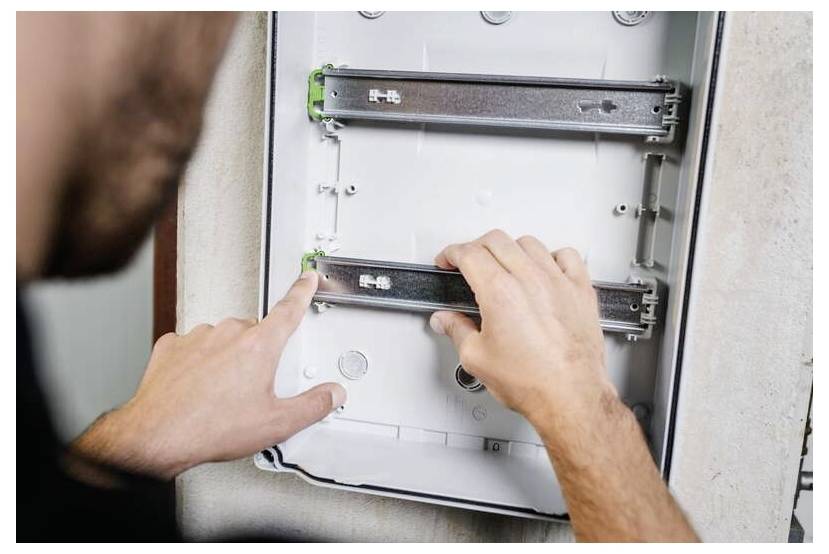

Osoba instalira zidni električni razvodnik, prilagođavajući klizne metalne šine unutar otvorene kutije.

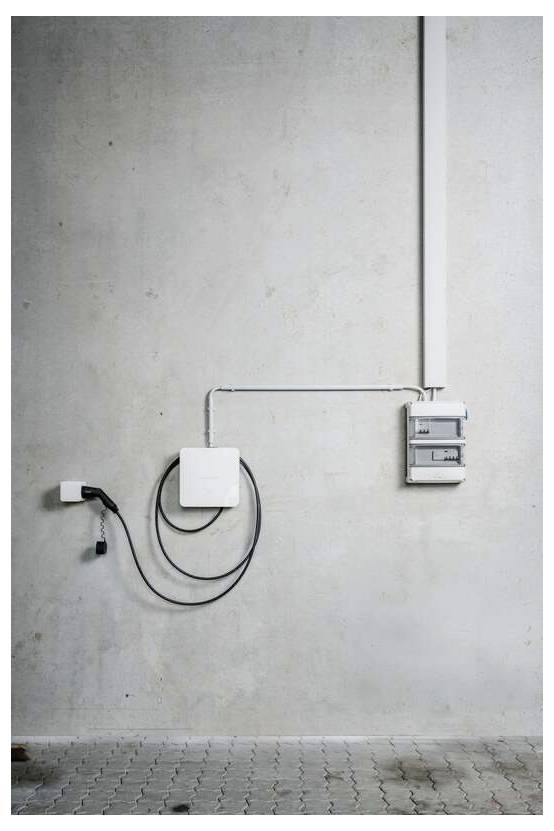

Zidna električna kutija i instalacijski vodovi na običnoj betonskoj zidu iznad asfaltiranog poda.

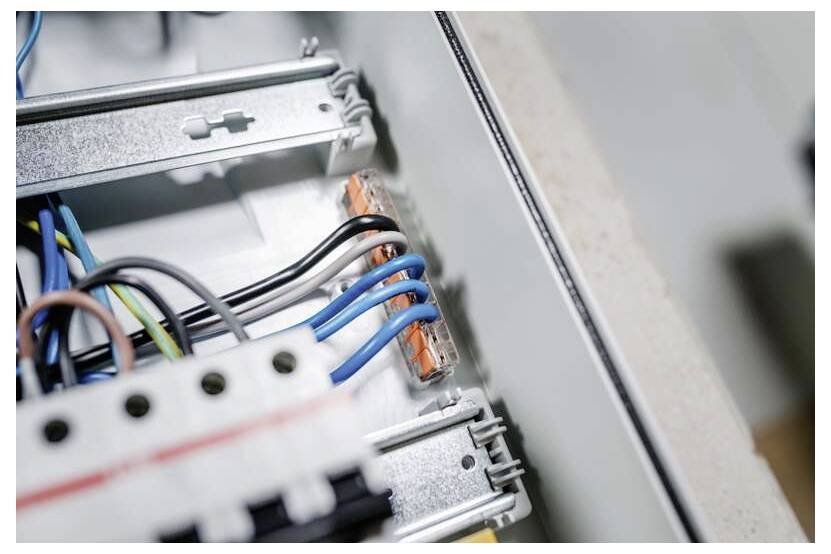

Detaljni prikaz elektricnog napajevanja unutar metalnog panela, s plavim i crnim vodičima povezanim na terminalnih blokova.

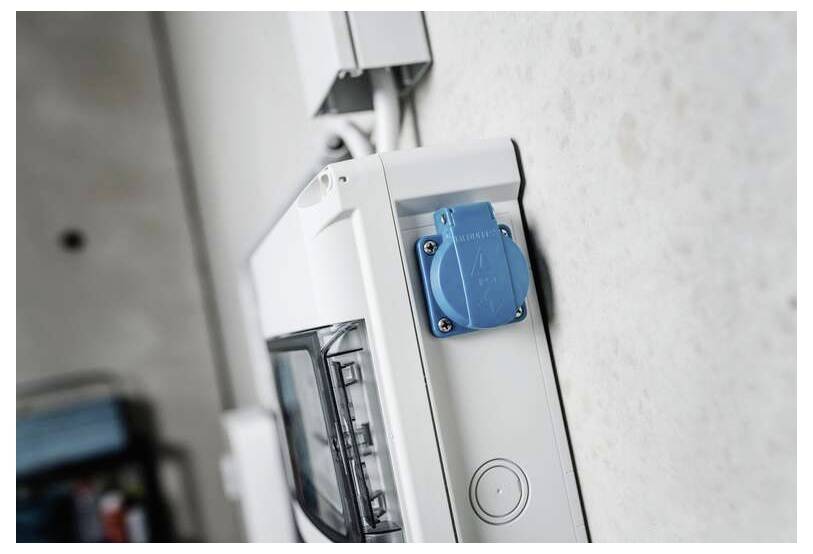

Detaljni prikaz elektroinstalacijske kutije pričvršćene na zidu, s plavim poklopcem za utičnicu pritisnute na prednju stranu.

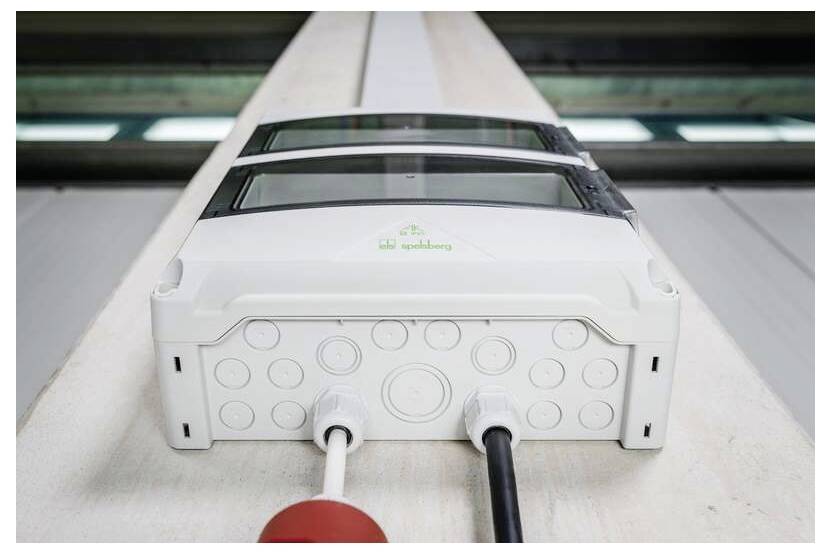

Bijela kutija za električni priključak s više kružnih priključaka i dva spojena kabela na transportnoj traci ili liniji proizvodnje

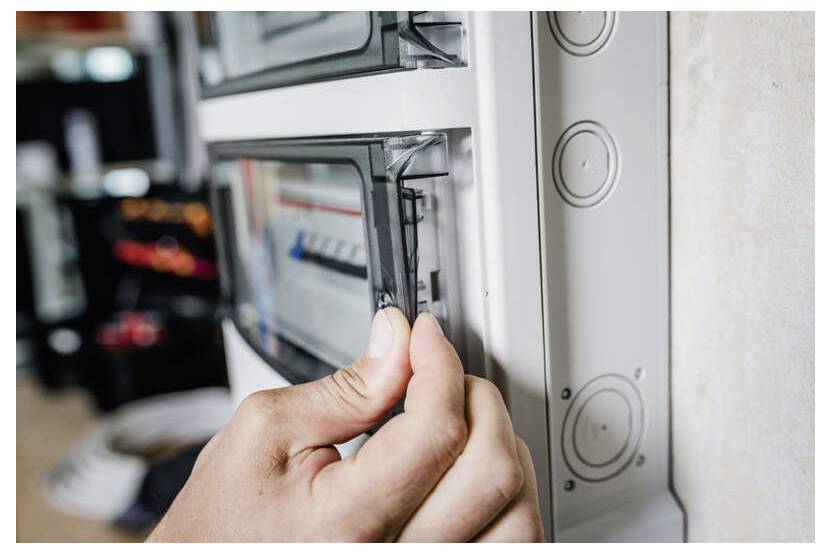

Ruka koja otvaraElektrični ormarić s poklopcem kako bi se pristupilo prekidačima struje unutar zidno postavljene kutije.
1/8
Vrsta proizvoda
mali razvodnik
Broj raspodjela
3
Broj redova
36
Vrsta montaže
profilna šina
Širina
290 mm
Tehnički list (PDF)
Nije dostupno
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Spelsberg 73443601 AK 36 mali razvodnik profilna šina Broj raspodjela = 3 Broj redova = 36

  • Samozatvarajuće, mekane membrane za umetanje na jednom kraju kutije.
  • Unaprijed izbušene rupe za kabelske uvodnice ili dvostruke membranske konektore na drugom kraju kutije.
  • Kutija se može rotirati za 180°
  • Standardne šine koje se mogu montirati bez alata
  • Montažne točke za 3- i 5-polne WAGO terminale 221 od 6 mm² u podnožju kutije

Tehnički podaci

Vrsta proizvoda

mali razvodnik

Broj raspodjela

3

Broj redova

36

Vrsta montaže

profilna šina

Boja

siva

Širina

290 mm

Visina

124 mm

dim.

(Š x V x D) 290 x 124 x 562 mm

Dubina

562 mm

Sadržaj

1 St.

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3628622 Spelsberg 73443601 AK 36 mali razvodnik profilna šina Broj raspodjela = 3 Broj redova = 36 Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3628622 Spelsberg 73443601 AK 36 mali razvodnik profilna šina Broj raspodjela = 3 Broj redova = 36 Content 1 St.

Opis

Mala razvodna ploča, s IP65 zaštitom, 3-redna, 36 dostupnih veličina modula, nazivni radni napon: 400 V AC, nazivni napon izolacije: 1000 V AC, 1500 V DC, samobrtvljenje, mekane membrane za uvod kabela na vrhu za uvod kabela bez alata, metrički otvori na dnu za univerzalne kabelske ulaze s kabelskim uvodnicama i/ili dvostrukim membranskim priključcima, za standardnu unutarnju ugradnju

PE/N priključni blok, koji se sastoji od: PE priključnog bloka sa 6 vijčanih priključaka 2,5-16 mm² i 21 utičnim priključkom 0,75-4 mm², 3 N modula (spojena kratkospojnikom) svaki s 2 vijčana priključka 2,5-16 mm² i 6 utičnim priključkom 0,75-4 mm² s polugom za otpuštanje vodiča bez alata

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Mali razdjelnik
  • zaporni čep
  • Pokrivne i etiketirajuće trake
