Name: Sonel MZC-340-PV ispitivač impedancije jake struje
Brand: Sonel
SKU: 3763597
Availability: BackOrder

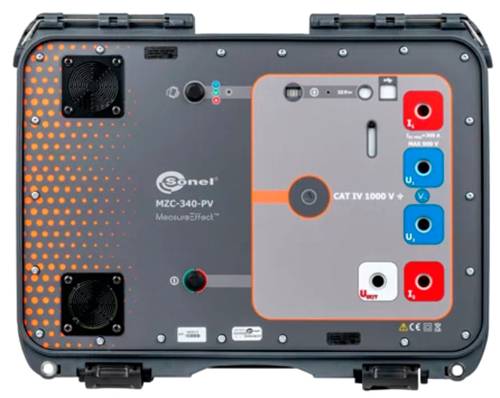

Prednji pogled Sonel MZC-340-PV mjernog uređaja s nekoliko ulaznih priključaka, kontrola i CAT IV 1000 V oznake.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,13.11.

Broj

kom. - zaliha Njemačka

Ukupno (5.585,00 € / komad)

5.585,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MZC-340-PV ispitivač impedancije jake struje

Mjerenja vrlo malih impedancija petlje kratkog spoja (rezolucija 0,1 mΩ) s ispitnom strujom od 130 A pri 230 V, maksimalno: 305 A pri 550 V AC i 250 A pri 900 V AC.
Mjerenja u mrežama s nazivnim naponima: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (od 200 V do 900 V) s frekvencijama od 45...65 Hz.
Mogućnost mjerenja u kratkospojnom krugu LL, L-PE, LN.
Razlikovanje faza i međufaznog napona pri izračunavanju struje kratkog spoja.
Metoda mjerenja 4p (4-žična), bez kalibracije vodiča (mjerenje s maks. strujom od 305 A).
Mjerenje otpora (RS) i reaktancije (XS).

Tehnički podaci

Vrsta proizvoda: ispitivač impedancije jake struje

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT IV 1000 V

Sučelja: WiFi
USB

dim.: (D x Š x V) 236 x 429 x 328 mm

Težina: 9 kg

: IP20
IP67

Mjerno područje (VDE): frekvencija
napon

DIN standard: DIN IEC 60364-6

Širina: 429 mm

Visina: 328 mm

Dužina: 236 mm

Postupak ispitivanja: automatsko

Memorija: da

Tip: MZC-340-PV

Određene značajke: daljinsko upravljanje

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3763597 Sonel MZC-340-PV ispitivač impedancije jake struje

Upute za rad i sigurnost

Upute za rad i sigurnost 3763597 Sonel MZC-340-PV ispitivač impedancije jake struje

Opis

Spreman za svaki izazov
Prilikom izgradnje srednje velikih i velikih fotonaponskih sustava, planeri, vođeni potrebom osiguranja najvećeg mogućeg energetskog prinosa i s tim povezanog maksimalnog povrata ulaganja, biraju pretvarače s naponom od 1500 V DC / 800 V AC. Ispitivanje takvog sustava mora uključivati i AC i DC stranu fotonaponskog sustava. Svi AC strujni krugovi moraju se ispitati u skladu sa zahtjevima norme IEC 60364-6.
Izlazni napon od 800 V AC, koji u stvarnim uvjetima često premašuje tu vrijednost, predstavlja veliki problem za operatere i timove za održavanje, jer na tržištu ne postoje uređaji za tako visoke napone kojima se može provjeriti usklađenost sustava s uvjetima zaštite od električnog udara s obzirom na impedanciju petlje kratkog spoja.
Sonel je bila prva tvrtka u svijetu koja je prihvatila izazov razvoja mjerača impedancije petlje za radne napone do 900 V AC i kategoriju mjerenja CAT IV 1000 V. To je dovelo do razvoja mjernog uređaja Sonel MZC-340-PV.

Lider na tržištu ne pravi kompromise.
Energija oslobođena pri mrežnom naponu od 800-900 V AC može predstavljati opasnost za osoblje koje provodi mjerenje. Zbog toga se MZC-340-PV isključivo daljinski upravlja.

Područja primjene
Uređaj se koristi za mjerenja u mrežama s nazivnim naponom do 900 V AC, gdje očekivana struja kratkog spoja može premašiti 100 kA, mjereno prema EN 61557.
Zbog ovih parametara, mjerni uređaji su savršeno prikladni za ispitivanje i mjerenja u vjetroelektranama, željezničkim mrežama i u objektima koje nadziru tvrtke za opskrbu energijom.

Lakši rad putem "daljinskog upravljanja"
Uređajem se također može upravljati daljinski – pomoću web preglednika – za to je mjerni uređaj jednostavno potrebno registrirati u istoj WLAN mreži kao i upravljačka jedinica. Nakon pristupa virtualnom korisničkom sučelju u pregledniku, korisnik može započeti mjerenje s prikladne udaljenosti, a zatim pročitati rezultate. Na isti način dobiva pristup pohranjenim rezultatima mjerenja.
Naravno, one se mogu preuzeti i na klasičan način, tj. putem USB veze.

Ovaj tekst je strojno preveden.
