Sonel MZC-306 tester za instalacije
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (3.565,00 € / komad)
3.565,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

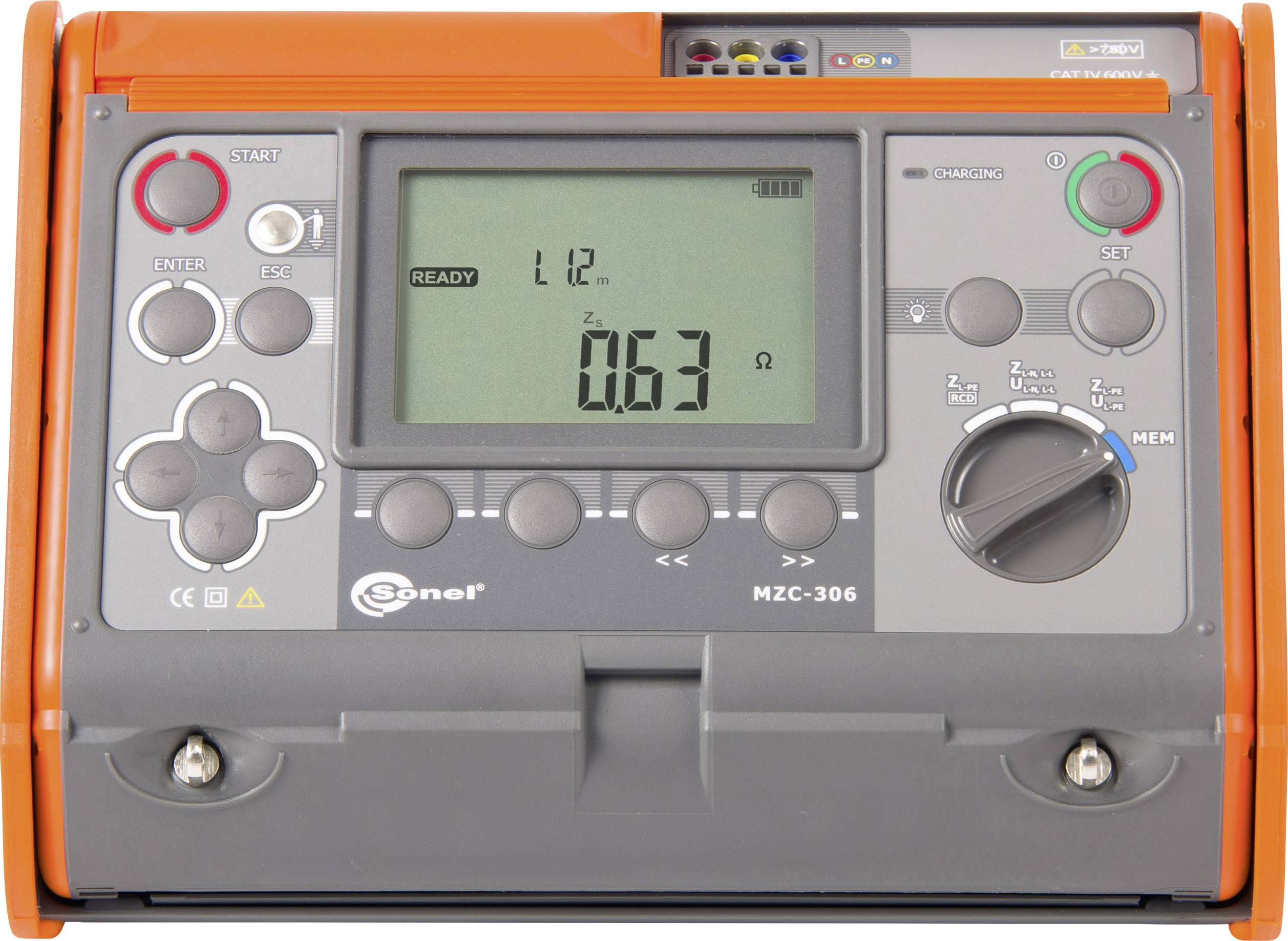

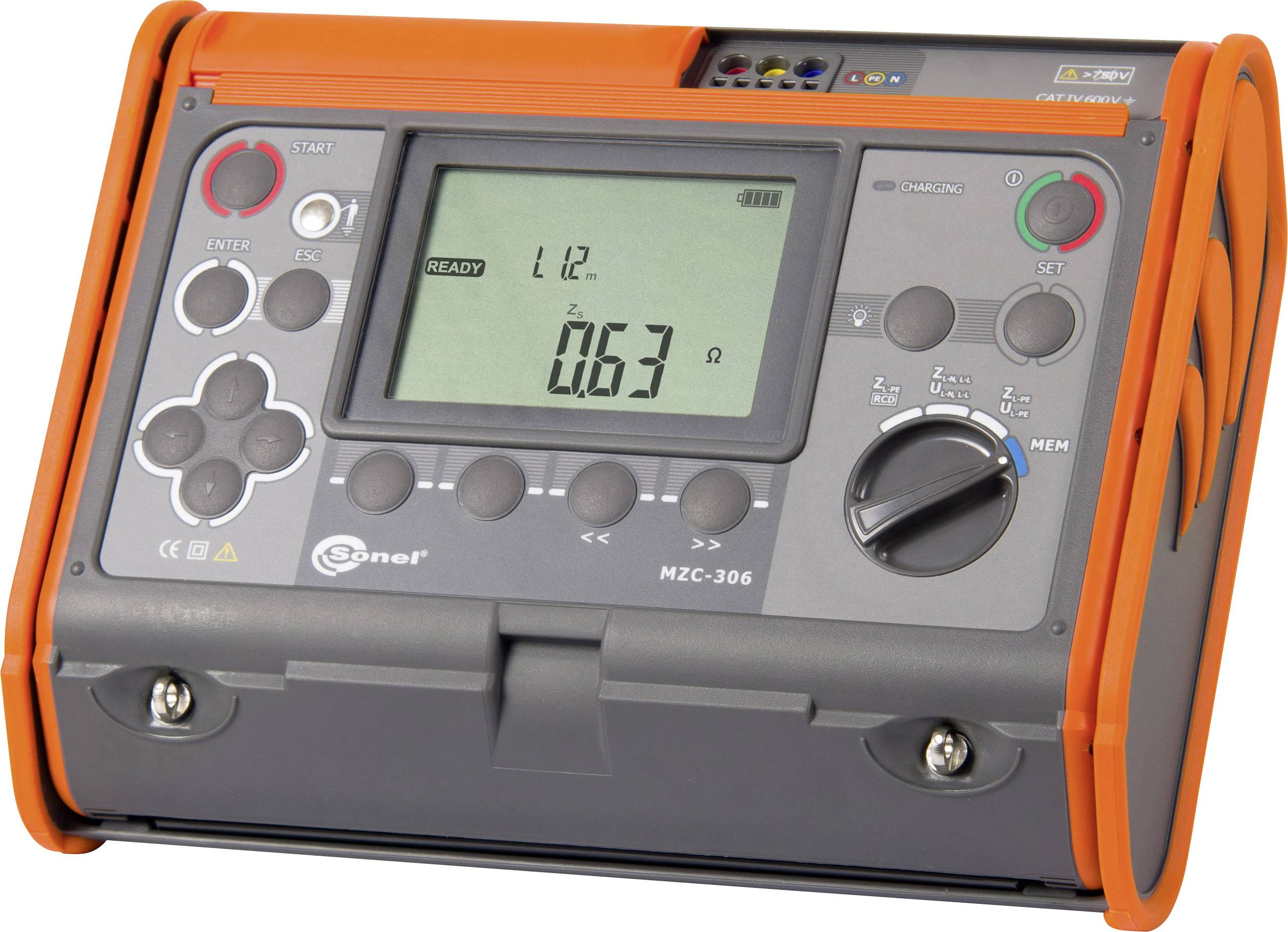

Sonel MZC-306 tester za instalacije
- Mjerenje impedance na petlji: ZL-PE, ZL-N, ZL-L na mrežnom naponu do 750 V
- Mjerna struja: max. 30A
- Automatski proračun struje kratkog spoja
- Mjerenje napona AC
- Mjerenje frekvencije
- Mjerni raspon prema IEC 61557
- Provjerite ispravnu PE vezu
- USB prijenos podataka
- Memorija za 990 izmjerenih vrijednosti
Tehnički podaci
- Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: rezolucija: 0,01 Ω, točnost: ± (5% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 20.0 ... 199.9 Ω: razlučivost: 0.1 Ω, točnost: ± (4% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: Rezolucija: 1 Ω, točnost: ± (4% vM + 3 znamenke); Nazivni napon UnL-N / UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690; Raspon napona ZL-PE, ZL-N: 100 ... 440 V; Raspon napona ZL-L: 100 ... 750V; Frekvencija: 45 ... 65 Hz; Mjerna struja: max. 30A; Mjerenje impedancije raspona ZL-PE 0,00 ... 19,99: rezolucija: 0,1 Ω, točnost: ± (6% vM + 10 znamenki); Mjerenje impedancije raspona ZL-PE 20 ... 199 Ω: rezolucija: 0,1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje impedancije raspona ZL-PE 200 ... 1999 Ω: Rezolucija: 1 Ω, točnost: ± (6% vM + 5 znamenki), nazivni napon ZL-PE Un: 100 ... 440 V, napon: 110 V, 115 V, 127 V, 220 V, 220 V, 230 V, 240 V, 290 V, 400 V; Raspon mjerenja napona 0,0 V ... 249,9 V: razlučivost: 0,1 V, točnost: ± (2% vM + 4 znamenke); Raspon mjerenja napona 250 V ... 750 V: Rezolucija: 1 V, točnost: ± (2% vM + 2 znamenke); Raspon frekvencije: 45,0 Hz ... 65,0 Hz
- Vrsta proizvoda
tester za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT IV 600 V
- Sučelja
USB
- dim.
(D x Š x V) 300 x 400 x 200 mm
- Težina
4.16 kg
IP67
- Mjerno područje (VDE)
klizna impedancija
napon
struja
frekvencija
otpor
- Vrsta prikaza
digitalni (LCD)
- Širina
400 mm
- Visina
200 mm
- Dužina
300 mm
- Napajanje
strujno napajanje
- Memorija (mjesta)
990
- Memorija
da
- Tip
MZC-306
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1427974 Sonel MZC-306 tester za instalacije
Upute za rad i sigurnost
Upute za rad i sigurnost 1427974 Sonel MZC-306 tester za instalacije
Opis
Učinkovit uređaj za mjerenje impedance petlje MZC-306 iz Sonela koristi se za mjerenje petlje ZL-PE, ZL-N i ZL-L u mrežama od 110V-715V s frekvencijama od 45 do 65Hz. Mjerenja se provode nakon provjere ispravnog PE spoja ispitnom strujom ovisno o mrežnom naponu s najviše 30A. Nakon automatskog izračuna struje kratkog spoja, može se utvrditi ispravna funkcija zaštite od prekomjernog struja. Ostali mjerni parametri, kao što su izmjenični napon i Učestalost se tada može prenijeti na računalo putem USB kabela i ocijeniti pomoću softvera Sonel Reader.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Čvrsto kućište IP 54 zaštićeno gumom; CAT IV 600V; klasa zaštite: IP67; CEE adapter 16A u. 32A 4- ili 5-pinski; ispitni vodi i kopče za krokodile; UNI uzemljeni utikač; futrola; softverski protokol Sonel Reader; prijenos podataka putem OR-1 adaptera; LR6 baterije
Isporuka uključuje
- Sonel uređaj za mjerenje impedancije petlje MZC-306
