Sonel MZC-304 F tester za instalacije
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (905,00 € / komad)
905,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

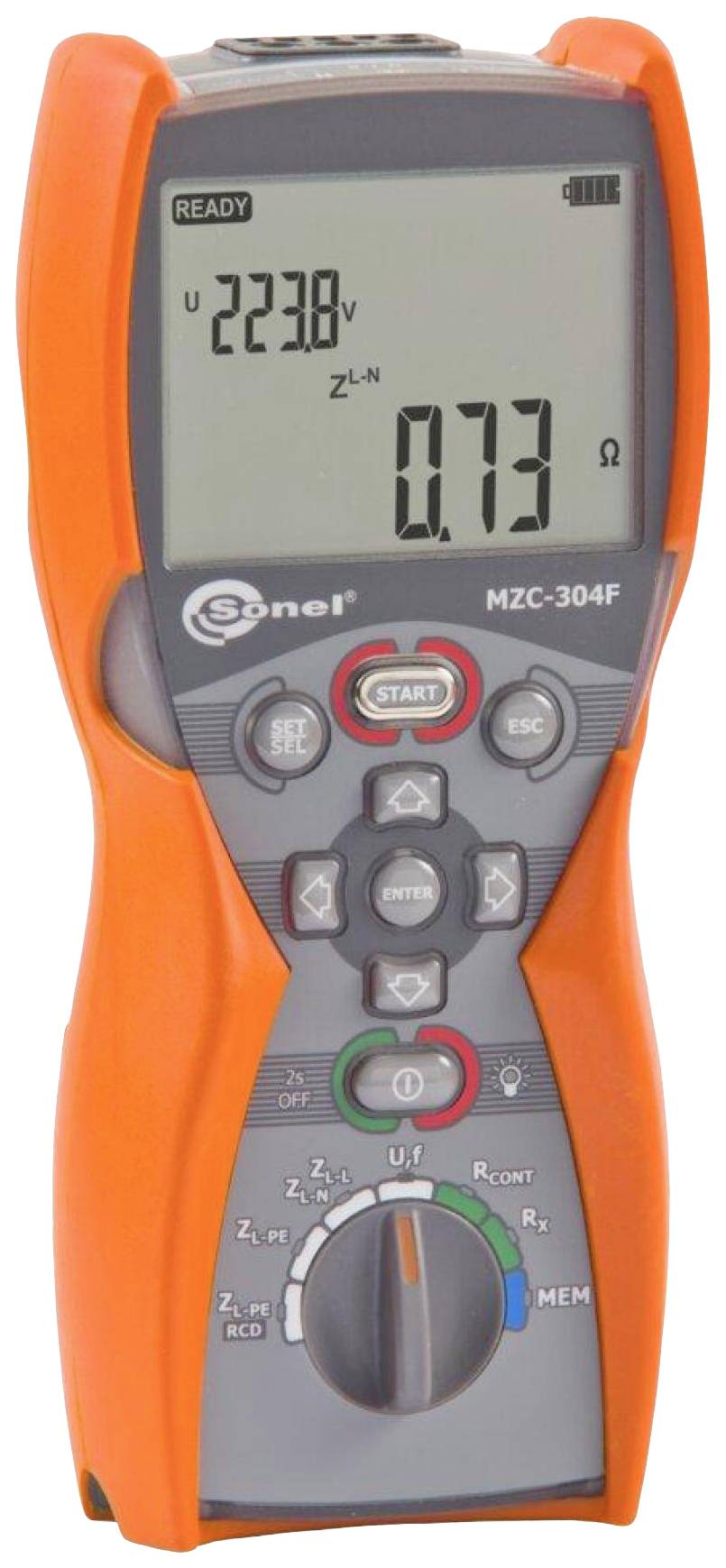

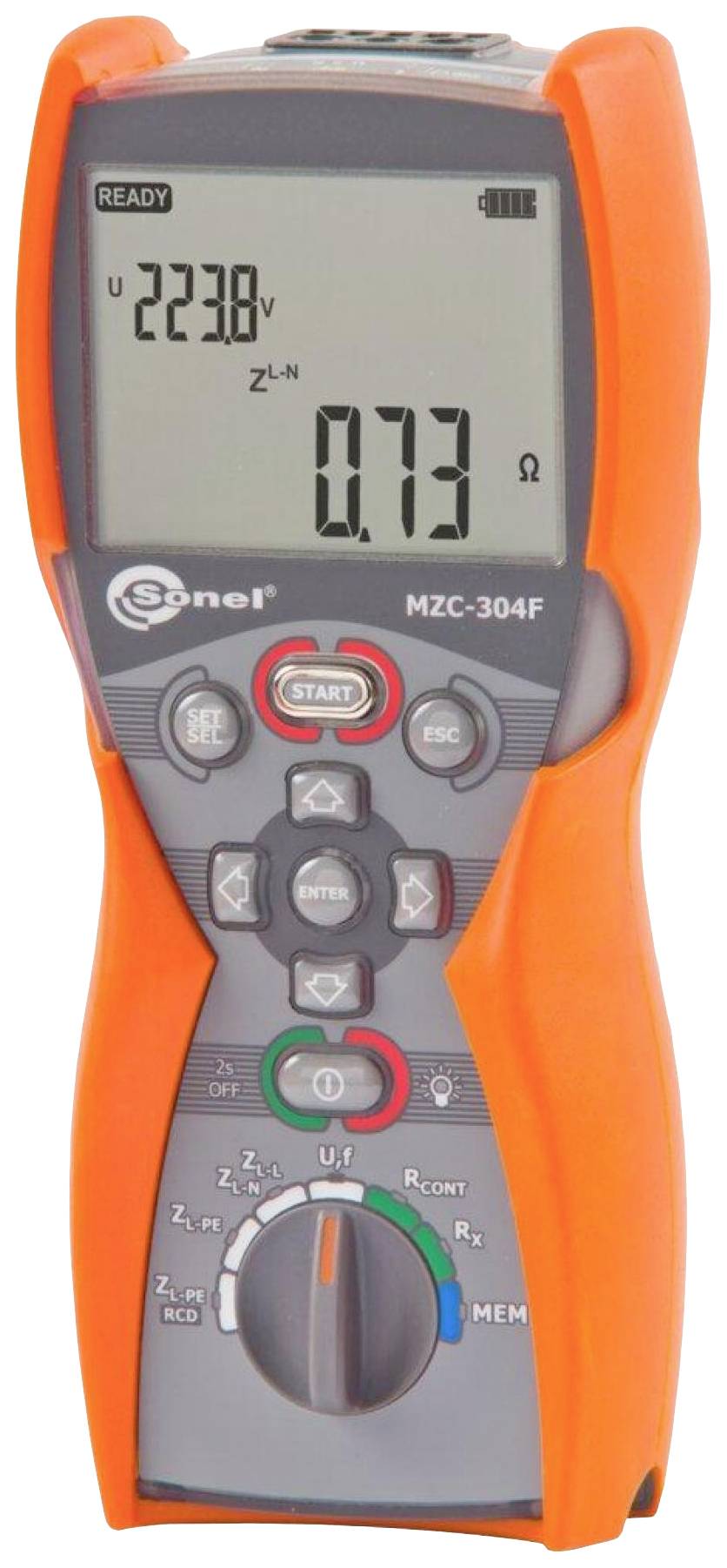

Sonel MZC-304 F tester za instalacije
- Mjerenje impedancije petlje s rezolucijom od 0,01 Ω
- Mjerenje impedancije petlje u mrežama osiguranim FI sklopkom ≥30 mA s rezolucijom od 0,01 Ω (180 do 270 V)
- Mjerenja u mrežama 220/380 V, 230 V/400 V, 240/415 V (raspon 180 do 460 V)
- Raspon radnog napona: 180 do 270 V (za ZL-PE i ZL-N) i 180 do 460 V (za ZL-L)
- Maks. ispitna struja: 7,6 A za 230 V (3x10 ms), 13,3 A za 400 V (3x10 ms)
- Određivanje struje kratkog spoja Ik
- Mjerenje sa zamijenjenim L i N vodičima
- Mjerenje otpora (RS) i reaktancije (XS)
- Mjerenje niskog napona - mjerenje kontinuiteta
Tehnički podaci
- Napon
- Mjerni raspon: 0 - 500 V
- Rezolucija: od 0,1 V
- Preciznost: 2 %
- Impedancija petlje kratkog spoja
- Mjerenje 2-žične metode sa standardnom strujom (maks. 13,3 A)
- Mjerni raspon: 0,13 - 1999 Ω
- Razlučivost: od 0,01 Ω
- Preciznost: 5 %
- Mjerenje 2-žičnom metodom bez FI rezolucije
- Mjerni opseg: 0,5 Ω - 1999 Ω
- Razlučivost: od 0,01 Ω
- Točnost: od 6%
- Prikaz struje kratkog spoja
- Mjerenje 2-žične metode sa standardnom strujom (maks. 13,3 A)
- Raspon prikaza: 1,110 - 9999 A
- Rezolucija: od 0,001 A
- Mjerenje 2-žičnom metodom bez FI rezolucije
- Raspon prikaza: 1,110 - 9999 A
- Rezolucija: od 0,001 A
- Mjerenje kontinuiteta vodiča za uzemljenje i izjednačenje potencijala sa strujom od 200 mA
- Mjerni raspon: 0,12 do 400 Ω
- Razlučivost: od 0,01 Ω
- Preciznost: 2 %
- Mjerenje otpora s niskom strujom
- Raspon mjerenja: 0,0 do 1999 Ω
- Razlučivost: od 0,1 Ω
- Preciznost: 3 %
- Vrsta proizvoda
tester za instalacije
tvornički standard (sa certifikatom) (vlastiti certifikat)
- Kategorija mjerenja
CAT IV 300 V
CAT III 600 V
- Sučelja
USB
- dim.
(D x Š x V) 61 x 102 x 220 mm
- Težina
800 g
IP67
- Mjerno područje (VDE)
klizna impedancija
napon
struja
frekvencija
otpor
- Vrsta prikaza
digitalni (LCD)
- Širina
102 mm
- Visina
220 mm
- Dužina
61 mm
- Napajanje
baterijsko napajanje
- Memorija (mjesta)
990
- Memorija
da
- Tip
MZC-304 F
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3059137 Sonel MZC-304 F tester za instalacije
Upute za rad i sigurnost
Upute za rad i sigurnost 3059137 Sonel MZC-304 F tester za instalacije
Opis

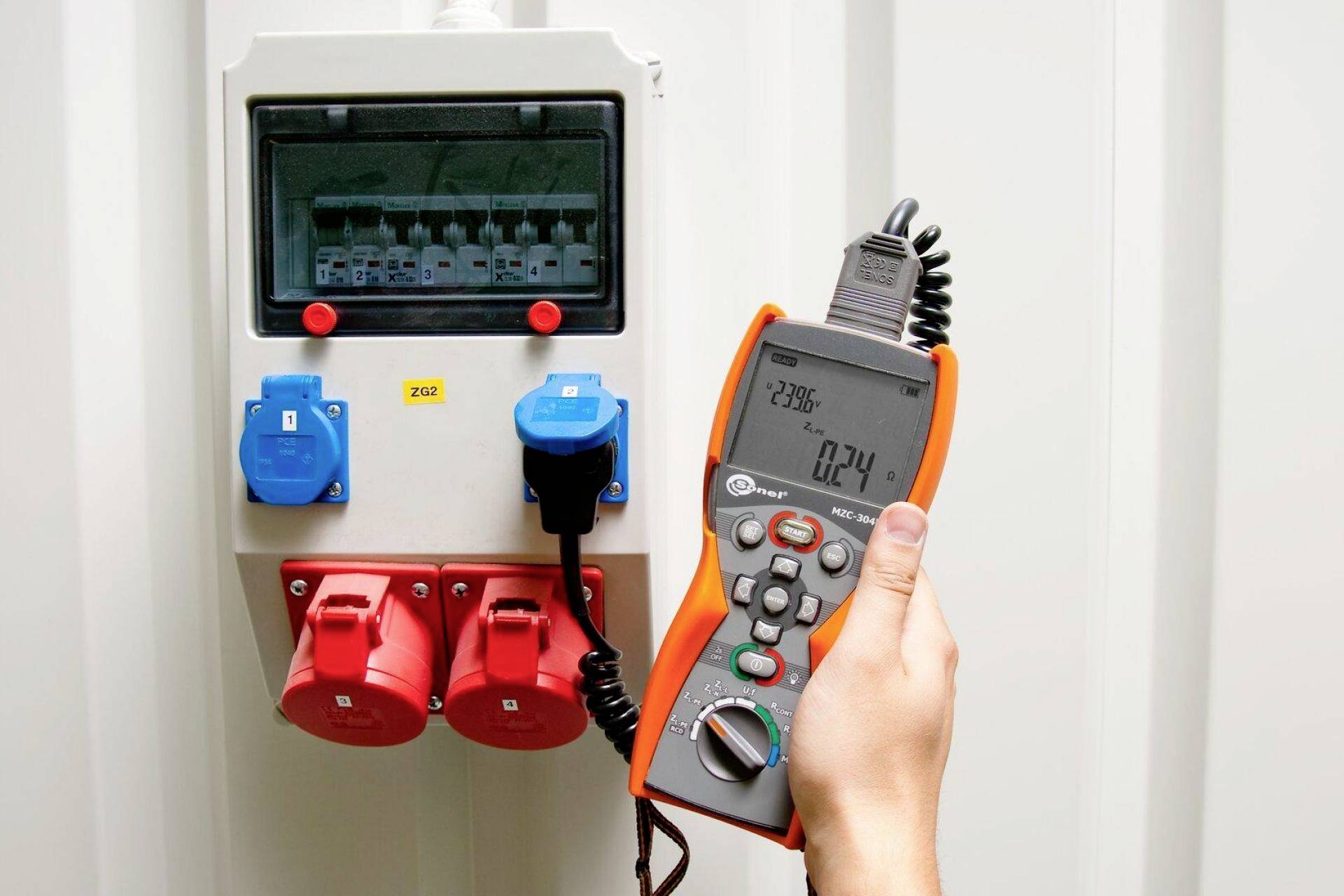

Izuzetno mali i praktični uređaj za mjerenje impedancije petlje MZC-304 F tvrtke Sonel koristi se za mjerenje petlje ZL-PE, ZL-N i ZL-L u mrežama 230/400 V. Ispitna struja varira ovisno o naponu mreže između 7,6 A i maksimalno 13,3 A. Mjerenje impedancije ZL-PE također je moguće bez okidanja RCD-a. Ispitivanja se mogu provesti s mjernim kabelima kao i s praktičnim adapterom za zaštitne kontakte UNI. Zahvaljujući opsežnom mjernom priboru, mjerenja se mogu provoditi iu 3-faznim mrežama. Daljnja mjerenja poput izmjeničnog napona, frekvencije ili otpora zaštitnog vodiča mogu se bežično prenijeti na računalo i procijeniti pomoću OR-1 adaptera. Uređaj je namijenjen osoblju koje provodi mjerenja u obiteljskim i obiteljskim kućama, uredima, industrijskim objektima i svim drugim mjestima s niskonaponskim sustavom. Osim toga, mjerni uređaj je namijenjen osoblju održavanja u objektima gdje struje kratkog spoja dosežu 4,4 kA (mjerenja prema EN 61557). MZC-304F je također savršen alat za testiranje strujnih krugova u kojima se koristi dodatni zaštitni uređaj u obliku prekidača diferencijalne struje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dodirna elektroda - Provjera pravilnog spajanja PE vodiča
- Mjerenje napona 0 do 500 V AC

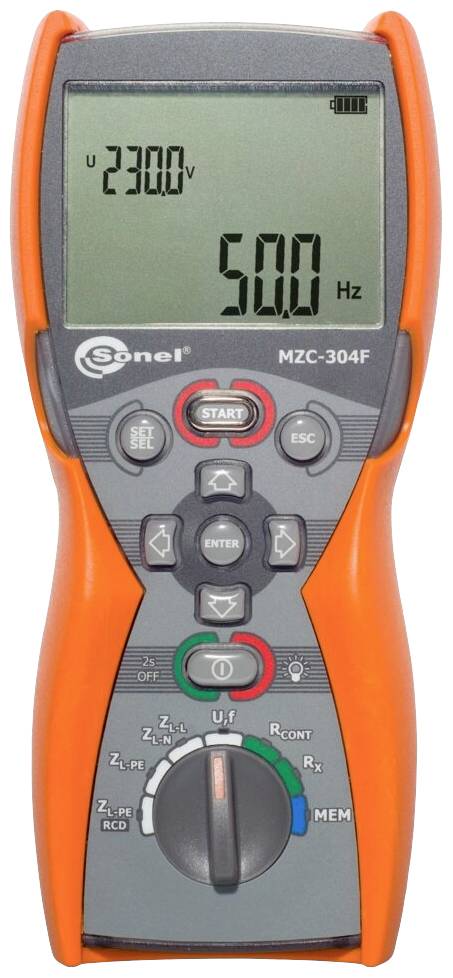

- Mjerenje frekvencije 45 do 65 Hz
- Memorija za 990 rezultata, Bluetooth veza s računalom
- Baterija (4 x LR14) ili punjiva baterija (4 x NiMH)
Isporuka uključuje
- Adapter WS-05 s UNI-Schuko kutnim utikačem
- Šiljasta sonda 1 kV (banana utičnica) 1x crvena, 1x plava
- Aligator stezaljka 1 kV 20 A, žuta
- Testni kabel 1,2 m (banana utikači) 1x crveni, 1x plavi, 1x žuti
- Traka za nošenje M-1 za uređaj
- Plastična kuka (za vješanje mjerača)
- Slučaj M-6
- 4x baterija LR6 1,5 V
- Tvornički certifikat kalibracije
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
