Sonel MPI-530 tester za instalacije VDE standard 0100

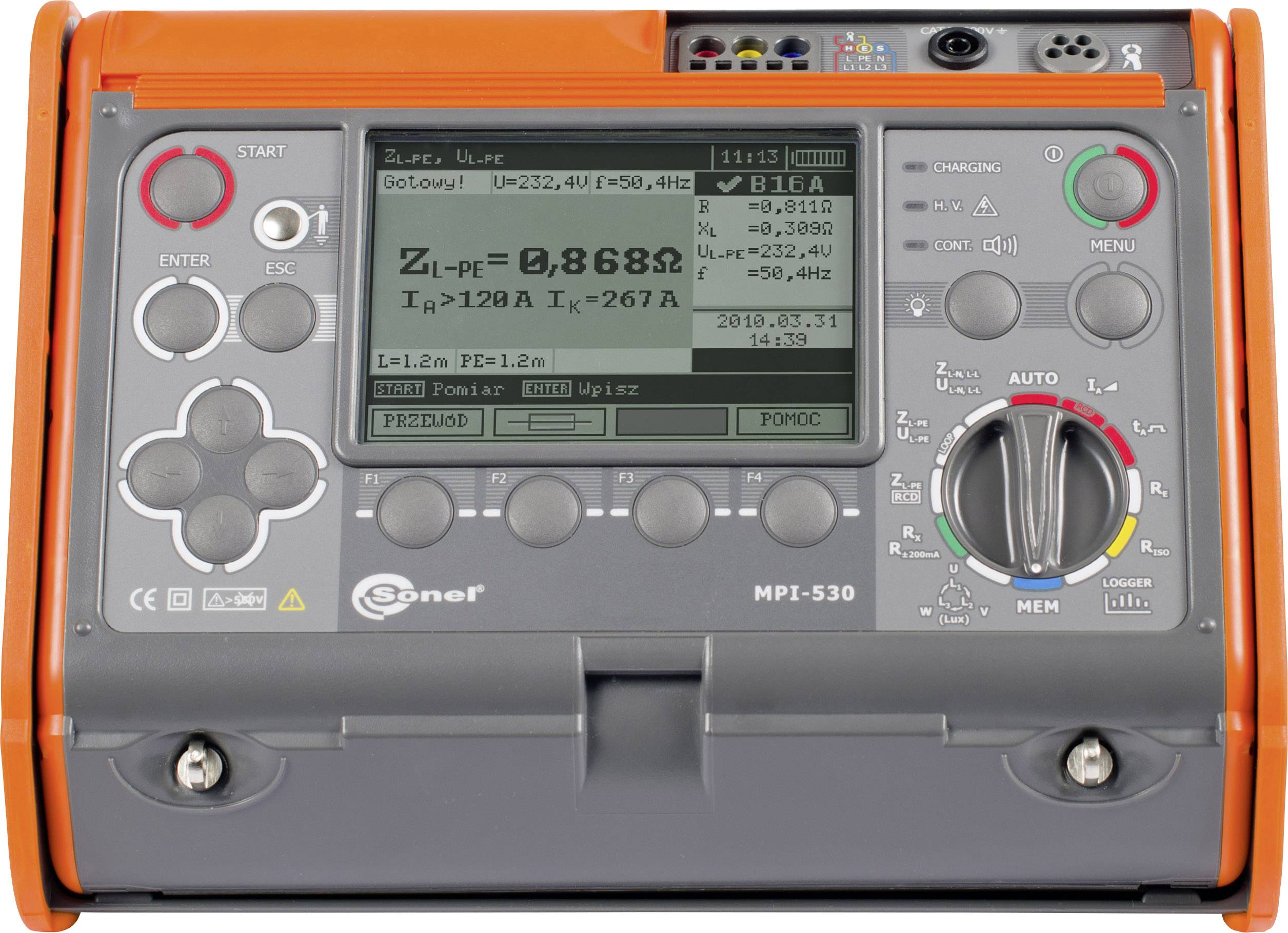

Električno mjerno uređaje s zaslonom koji prikazuje mjerne vrijednosti. Tipke i okretni regulator za upravljanje na prednjoj strani.

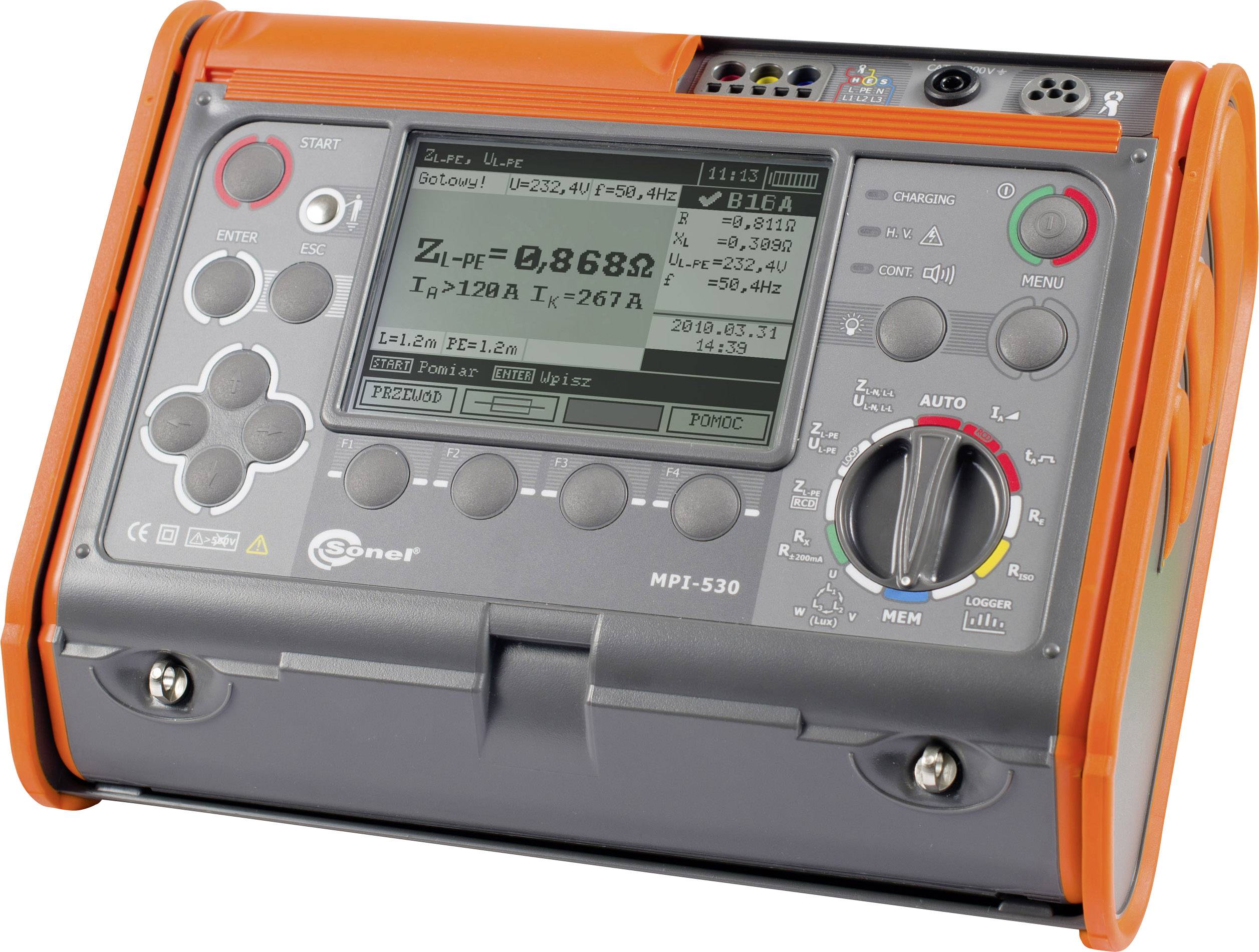

Digitalni mjerni uređaj s ekranom prikazuje električne mjerne vrijednosti i postavke. Ima tipke za navigaciju i upravljanje.

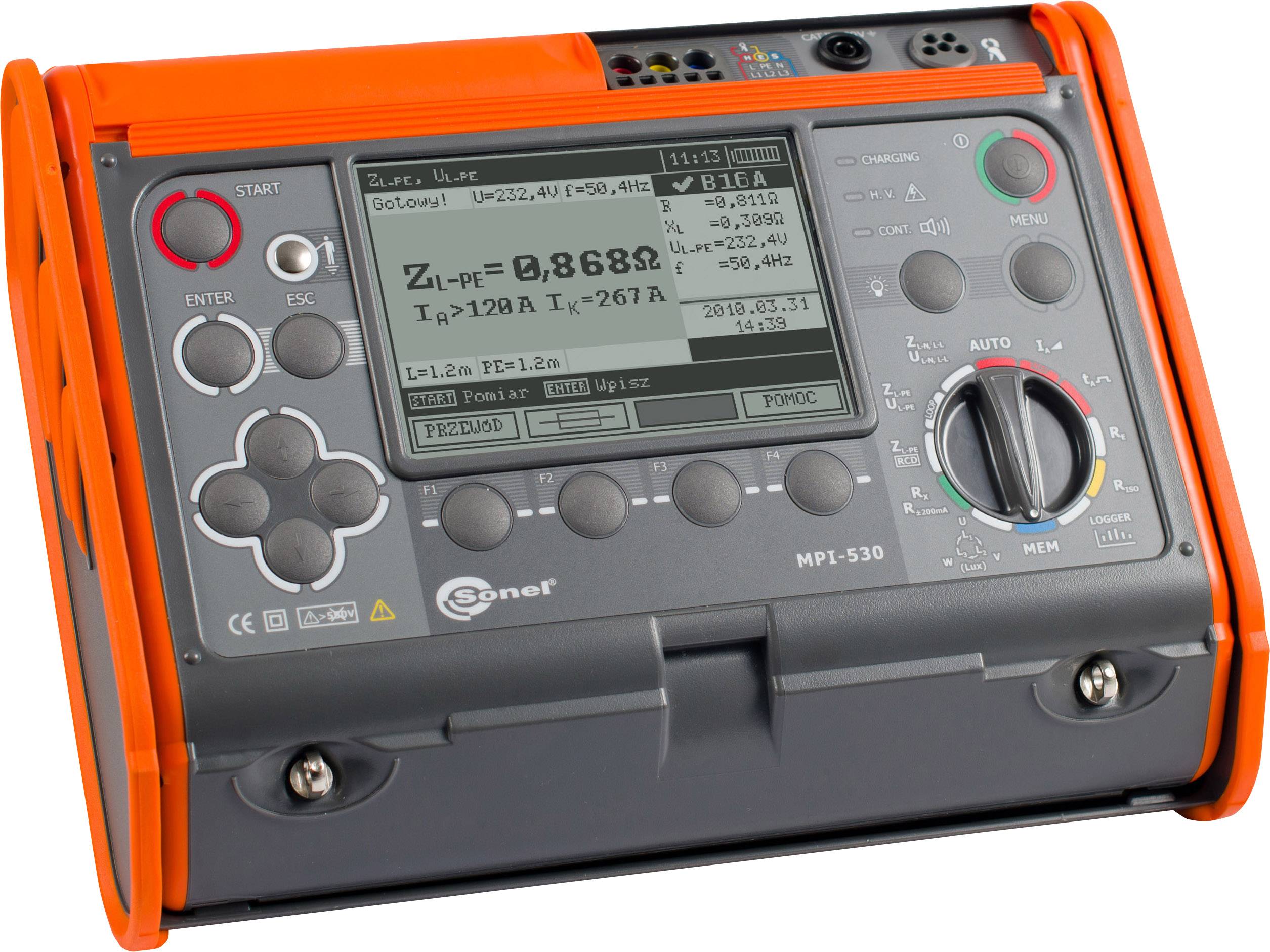

Narančasto-sivi električni mjerni uređaj s zaslonom, prikazuje mjerne vrijednosti i ima upravljačke tipke. Koristi se za testiranje električnih instalacija.

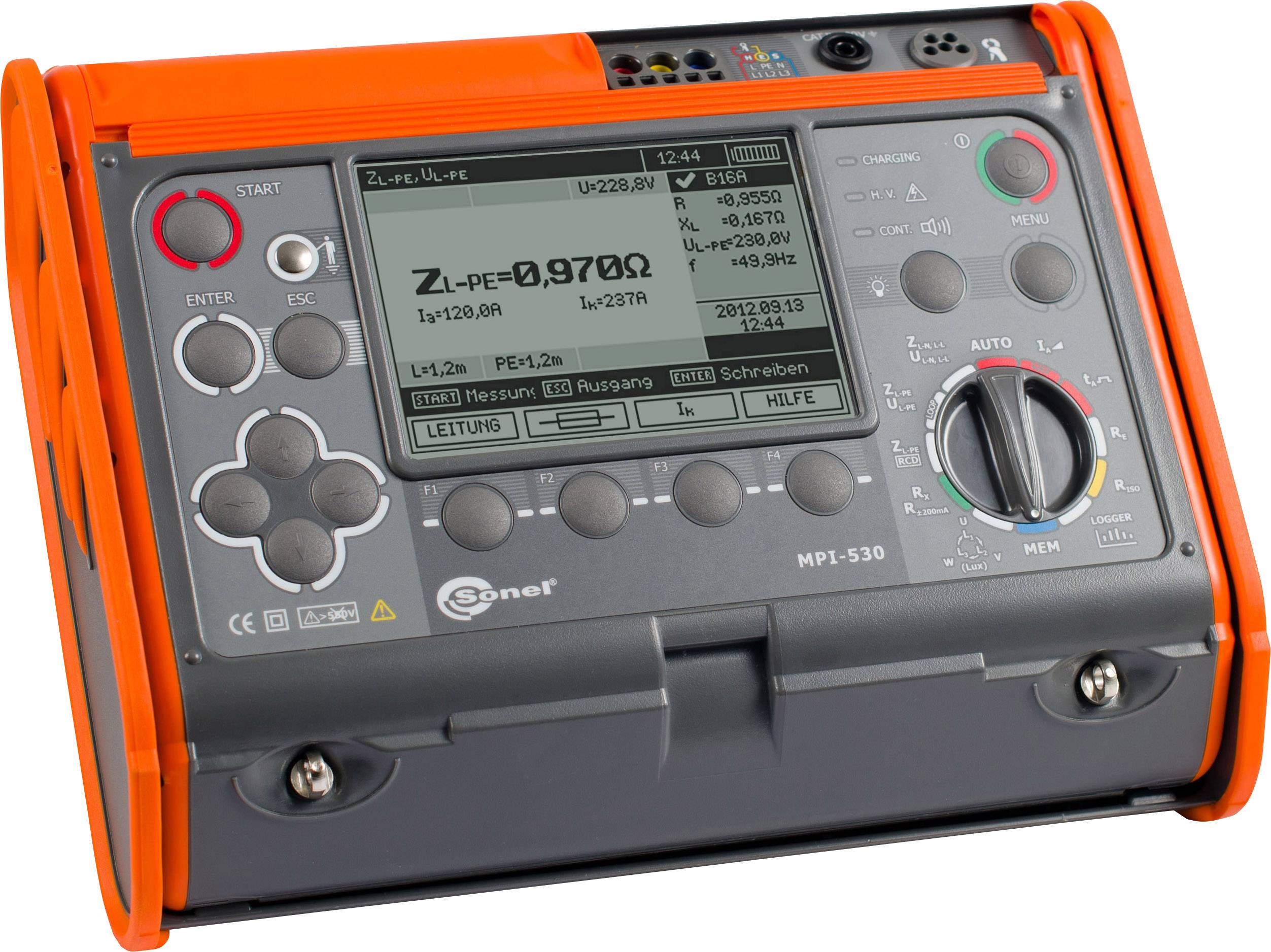

Prijenosni mjerni uređaj s zaslonom i tipkama, prikazuje mjerenje otpora ZI-PE: 0,970Ω, korišten za električna ispitivanja.
1/4
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostupno uskoro
Broj
Ukupno (3.119,00 € / komad)
3.119,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MPI-530 tester za instalacije

  • Mjerenje impedance petlje s max. 41 A na 415V
  • Mjerenje petlje čak i bez aktiviranja RCD-a
  • Izračun struje kratkog spoja
  • Mjerenje izolacijskog otpora s max.1000V do 10GΩ
  • Mjerenje otpornosti zaštitnog vodiča s ± 200mA
  • RCD / FI test tipa AC, A i B do 1000 mA
  • TRMS mjerenje struje do 400 A.
  • Mjerenje izmjeničnog napona i do 500 V.
  • Djelotvoran, prividan i Mjerenje reaktivne snage, uključujući cosϕ
  • Mjerenje uzemljenja također s 2 strujna stezaljka bez odvajanja uzemljenja Wenner-ovom metodom
  • Specifična otpornost zemlje ρ
  • Mjerenje osvjetljenja
  • Pokazatelj niza faza
  • Analiza kvalitete električne energije

Tehnički podaci

  • "Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 0,000 ... 19,999 Ω: razlučivost 0,001 Ω, točnost: ± (5% vM + 30 znamenki); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 20,00 ... 199,99 Ω: rezolucija: 0,01 Ω, točnost: ± (5% vM + 30 znamenki); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 200 ... 1999.9 Ω: razlučivost: 0.1 Ω, točnost: ± (5% vM + 30 znamenki); Raspon napona: 95… 270 V za ZL-PE, ZL-N i 95… 440 V za ZL-L; Frekvencija: 45… 65 Hz; Mjerenje impedancije raspona ZL-PE bez aktiviranja RCD-a 0,00 ... 19,99 Ω: rezolucija: 0,01 Ω, točnost: ± (6% vM + 10 znamenki); Mjerenje impedancije raspona ZL-PE bez isključivanja RCD 20 ... 199 Ω: rezolucija: 0,1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje impedancije raspona ZL-PE bez isključivanja RCD-a 200 ... 1999 Ω: rezolucija: 1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje opsega otpora zemlje RE: 0,00 ... 9,99 Ω, rezolucija: 0,01 Ω, točnost: ± (2% vM + 4 znamenke); Mjerenje opsega otpora zemlje RE: 10,00 ... 99,9 Ω, rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Mjerenje opsega otpora zemlje RE: 100 ... 999 Ω: razlučivost: 1 Ω, točnost: ± (2% vM + 3 znamenke); Mjerenje opsega otpora zemlje RE: 1,00 ... 1,99 kΩ: razlučivost: 0,01 kΩ, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja uzemljenja sa stezaljkom: 0,00 ... 9,99 Ω, rezolucija: 0,01 Ω, točnost: ± (8% vM + 4 znamenke); Raspon mjerenja uzemljenja sa stezaljkom: 10,0 ... 99,9 Ω, rezolucija: 0,1 Ω, točnost: ± (8% vM + 4 znamenke); Područje mjerenja uzemljenja sa stezaljkom: 100 ... 999 Ω, rezolucija: 1 Ω, točnost: ± (8% vM + 4 znamenke); Raspon mjerenja uzemljenja sa stezaljkom 1,00 ... 1,99 kΩ: razlučivost: 0,01 kΩ, točnost: ± (8% vM + 4 znamenke); Raspon mjerenja uzemljenja s 2 stezaljke 0,00 ... 9,99 Ω: rezolucija: 0,01 Ω, točnost: ± (10% vM + 4 znamenke); Raspon mjerenja uzemljenja s 2 stezaljke 10 ... 19,9 Ω: razlučivost: 0,1 Ω, točnost: ± (10% vM + 4 znamenke); Raspon mjerenja uzemljenja s 2 stezaljke 20 ... 99,9 Ω: razlučivost: 0,1 Ω, točnost: ± (20% vM + 4 znamenke); Specifično područje otpora zemlje ρ 0,00 ... 9,99 Ωm: razlučivost: 0,1 Ωm, točnost: ovisno o RE; Specifični raspon otpora za zemlju ρ 100 ... 999 Ωm: Rezolucija: 1 Ωm, točnost: Ovisno o RE; Specifični raspon otpornosti na zemlju ρ 1,00 ... 9,99 kΩm: razlučivost: 0,01 kΩm, točnost: ovisno o RE; Specifični raspon otpornosti na zemlju ρ 10,0 ... 99,9 kΩm: razlučivost: 0,1 kΩm, točnost: ovisno o RE; Pokazatelj niza faza UL-L: 95 ... 500V, 45 ... 65Hz; Vrijeme uključivanja RCDnormalno 0,5 * U: područje: 0 ... 300 ms, razlučivost: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 1 * In: Raspon: 0 ... 300 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 2 * U: Raspon: 0 ... 150 ms, razlučivost: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 5 * In: Raspon: 0 ... 40 ms: Rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 0,5 * U: Raspon: 0 ... 500 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 1 * U: područje: 0 ... 500 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 2 * U: Opseg: 0 ... 200 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 5 * U: područje: 0 ... 150 ms, razlučivost: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Isključna struja RCD tipa AC 10 mA: područje: 3.3 ... 10.0 mA, razlučivost: 0.1 mA, mjerna struja: 0.3 ... 1.0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 30 mA: Raspon: 9,0 ... 30,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 100 mA: Raspon: 33,0 ... 100 mA, razlučivost: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Isključna struja RCD tipa AC 300 mA: područje: 90 ... 300 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn; Točnost: ± 5% U; Isključna struja RCD Tip AC 500 mA: područje: 150 ... 500 mA, razlučivost: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Isključna struja RCD Tip AC 1000 mA: Raspon: 330 ... 1000 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn Točnost: ± 5% In; Spojna struja RCD tip A 10mA: raspon: 3,5 ... 20,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,35 ... 2,0xIn točnost: ± 10% In; Spojna struja RCD tip A 30 mA: područje: 10,5 ... 42,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,35 ... 1,4,0xIn, točnost: ± 10% In; Spojna struja RCD tip A 100 mA: raspon: 35,0 ... 140,0 mA, razlučivost: 1 mA, mjerna struja: 0,35 ... 1,4xIn točnost: ± 10% In; Spojna struja RCD tip A 300 mA: Raspon: 105 ... 420 mA, razlučivost: 1 mA, mjerna struja: 0,35 ... 1,4xIn, točnost: ± 10% U; Spojna struja RCD tip A 500 mA: Raspon: 175 ... 700 mA, razlučivost: 1 mA, mjerna struja: 0,35 ... 1,4xIn, točnost: ± 10% In; RCD tip B: vidi tehnički list; Nominalni raspon izolacijskog otpora 50 V: 50 kΩ ... 250 MΩ; Nominalni raspon izolacijskog otpora 100 V: 100 kΩ ... 500 MΩ; Nazivni raspon izolacijskog otpora 250 V: 250 kΩ ... 1 GΩ; Nominalni raspon izolacijskog otpora 500 V: 500 kΩ ... 2 GΩ; Nominalni raspon izolacijskog otpora 1000 V: 1 MΩ ... 9,99 GΩ; Raspon mjerenja izolacijskog otpora 0 ... 1999 kΩ: Rezolucija: 1 kΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 2,00 ... 19,99 MΩ: razlučivost: 0,01 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 20 ... 199 MΩ: Rezolucija: 0,1 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 200 ... 999 MΩ: Rezolucija: 1 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 1,00 ... 9,99 GΩ: razlučivost: 0,01 GΩ, točnost: ± (4% vM + 6 znamenki); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 0,00 ... 19,99 Ω: Rezolucija: 0,01 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 20,00 ... 199,9 Ω: Rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 200 ... 400 Ω: Rezolucija: 1 Ω, točnost: ± (2% vM + 3 znamenke); Trenutni raspon mjerenja Kliješta: C-3, C-6: 0,0 ... 99,9 mA, razlučivost: 0,1 mA, točnost: ± (5% vM + 3 znamenke); Trenutni raspon mjerenja Kliješta: C-3, C-6: 100 ... 999 mA, razlučivost: 1 mA, točnost: ± (5% vM + 3 znamenke); Trenutni raspon mjerenja Kliješta: C-3, C-6, F-1, F-2, F3: 1,00 ... 9,99 A, rezolucija: 0,01 A, točnost: [± (5% vM + 5 znamenki f. C-3, C-6) i slično. ± (0,1% In + 2 znamenke za F-1, F-2, F-3)]; Trenutni raspon mjerenja Kliješta: C-3, C-6, F-1, F-2, F3: 10,00 ... 99,9 A, rezolucija: 0,1 A, točnost: [± (5% vM + 5 znamenki f. C-3, C-6) i slično. ± (0,1% In + 2 znamenke za F-1, F-2, F-3)]; Trenutni raspon mjerenja Kliješta: C-3, C-6, F-1, F-2, F3: 100, ... 999 A, razlučivost: 1 A, točnost: [± (5% vM + 5 znamenki f. C-3, C-6) i slično. ± (0,1% In + 2 znamenke za F-1, F-2, F-3)]; Trenutni raspon mjerenja Kliješta: C-3, C-6, F-1, F-2, F3: 1,00 ... 3,00 kA, razlučivost: 0,01 kA, točnost: [± (5% vM + 5 znamenki f. C-3, C-6) i slično. ± (0,1% In + 2 znamenke za F-1, F-2, F-3)]; Raspon aktivne / jalove snage (P, Q, S) i cosϕ 0 ... 999 W: rezolucija: 1 kW, točnost: ± (7% vM + 3 znamenke); Raspon aktivne / jalove snage (P, Q, S) i cosϕ 1,00 ... 9,99 kW: rezolucija: 0,01 kW, točnost: ± (7% vM + 3 znamenke); Raspon aktivne / jalove snage (P, Q, S) i cosϕ 10 ... 99,9 kW: rezolucija: 0,1 kW, točnost: ± (7% vM + 5 znamenki); Raspon aktivne / jalove snage (P, Q, S) i cosϕ 100 ... 999 kW: rezolucija: 1 kW, točnost: ± (7% vM + 5 znamenki); Raspon aktivne / jalove snage (P, Q, S) i cosϕ 1 ... 1,50 MW: razlučivost: 0,01 MW, točnost: ± (7% vM + 5 znamenki); Raspon cosϕ 0,00 ... 1,00, razlučivost: 0,01; Harmonski raspon 0,0 ... 300 V, rezolucija: 0,1 V, redoslijed: 1,2 ... 15, točnost: ± (5% vM + 3 znamenke); Harmonski raspon 0,0 ... 300 V, razlučivost: 0,1 V, red: 16 ... 40, točnost: ± (5% vM + 10 znamenki); Harmonski raspon 300 ... 500 V: Rezolucija: 1 V, naručite u. Točnost jednaka rasponu 0,0 ... 300V; THD povezano prvo Harmonika: vidi tehnički list; Mjerenje osvjetljenja: vidi tehnički list
Vrsta proizvoda

tester za instalacije

tvornički standard (vlastiti)

Kategorija mjerenja

CAT III 600 V

CAT IV 300 V

Sučelja

USB

dim.

(D x Š x V) 310 x 455 x 180 mm

Težina

6.48 kg

IP54

Mjerno područje (VDE)

otpornost izolacije

klizna impedancija

impedancija linije

radna snaga

prividna snaga

jalova snaga

faktor snage

otpor

otpornost zaštitnog vodiča

dodirna struja

napon

struja

frekvencija

Prikazati više
DIN standard

DIN IEC 60364

Vrsta prikaza

digitalni (LCD)

Širina

455 mm

Visina

180 mm

Dužina

310 mm

Napajanje

baterijsko napajanje

Memorija

da

Tip

MPI-530

VDE standard

0100

Određene značajke

RCD/FI test

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1427980 Sonel MPI-530 tester za instalacije VDE standard 0100

Upute za rad i sigurnost

Upute za rad i sigurnost 1427980 Sonel MPI-530 tester za instalacije VDE standard 0100

Opis

Najkvalitetniji ispitni uređaj DIN VDE 0100/0105 MPI-530 iz Sonela za cjelovit pregled električnih instalacija, kao i industrijskih postrojenja svih vrsta. Izvanredna proširenja na njegov prethodni model su prošireno mjerenje zemlje sa 2 stezaljke bez odvajanja zemlje, svjetlosni mjerač i mogućnost analize kvalitete mreže snimanjem struje , Napetost u. Snaga kao i PF, harmonika, cosϕ i THD. Glavni unos podataka također je moguć uz ovaj model pomoću Bluetooth tipkovnice na licu mjesta.

Ovaj tekst je strojno preveden.

Izvedba

  • Čvrsto kućište zaštićeno gumom IP54
  • CAT IV 300V
  • CAT II 600V
  • Ispitni vodi
  • Sonda štap
  • Pribor za mjerenje uzemljenja poput pomoćnih elektroda, stezaljki i mjernih vodova na vretenima
  • Univerzalni trofazni pribor poput CEE adaptera 16A i. 32A četveropolni ili 5-polni
  • iluminometar
  • trenutne stezaljke za analizu kvalitete napajanja
  • Bluetooth
  • uni zaštitni kontaktni adapter
  • USB kabel
  • futrola
  • baterije,
  • protokol, softver Sonel Reader

Isporuka uključuje

  • Sonel MPI-530 VDE uređaj za ispitivanje
