Sonel MPI-520 tester za instalacije VDE standard 0100

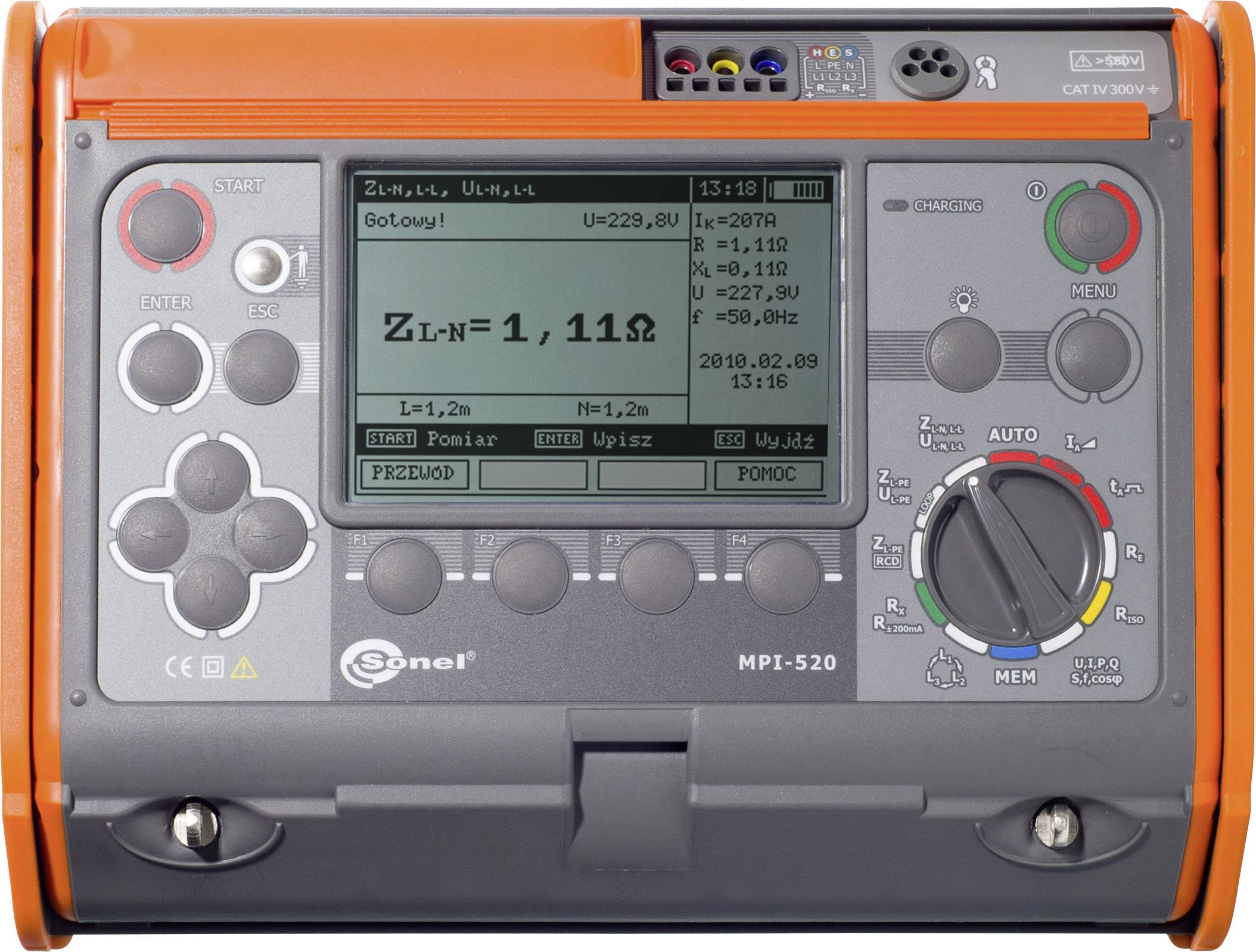

Električni mjerni uređaj s ekranom i okretnim regulatorom koji prikazuje mjerni podatak 'Z L-N=1,11Ω'. Prednja strana obojeno označena.

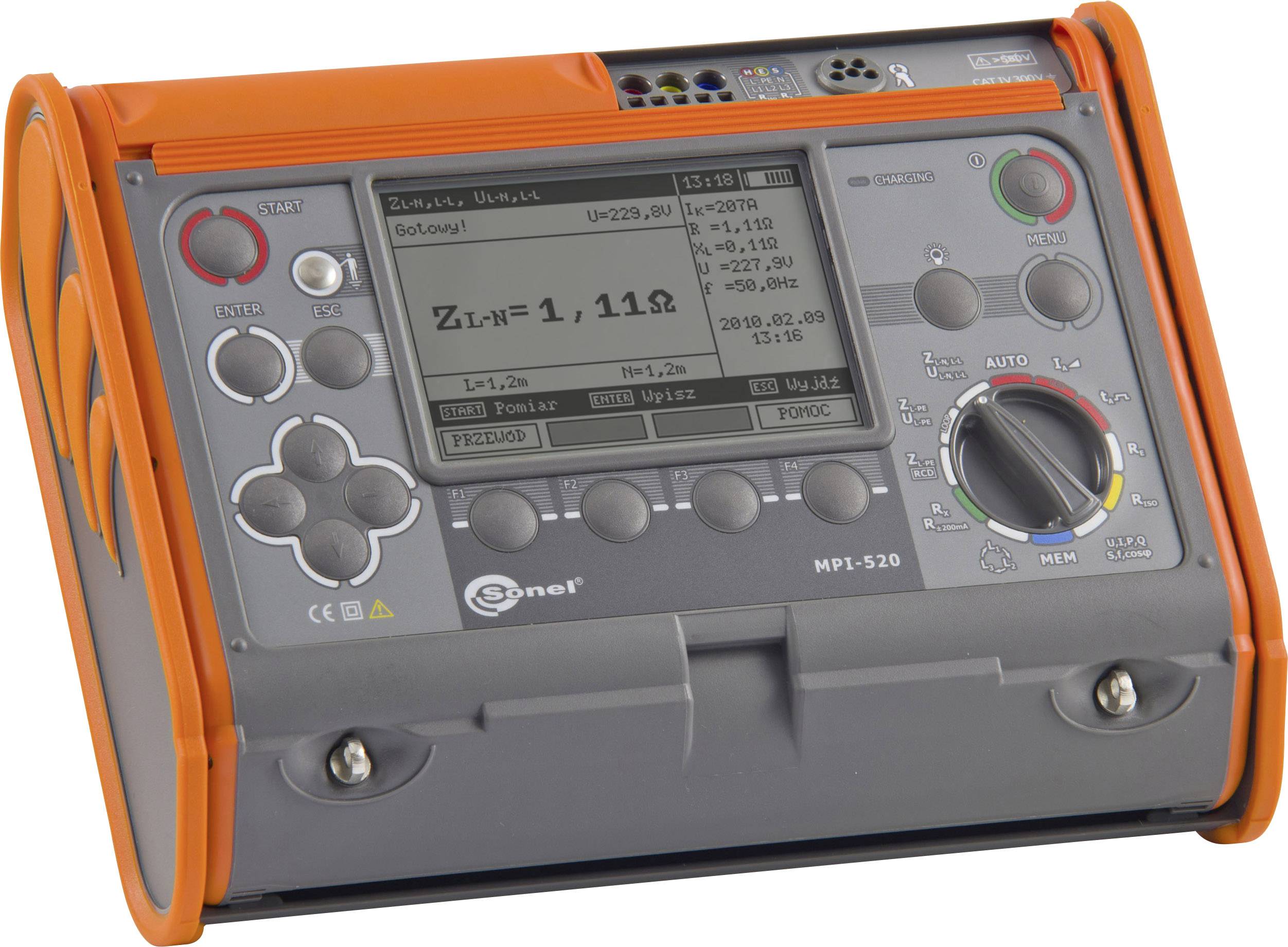

Prijenosni električni mjerni uređaj s zaslonom koji prikazuje 'Z= 1,11 Ω'. Tipke i okretni regulator za upravljanje na prednjoj strani.
1/2
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostupno uskoro
Broj
Ukupno (2.595,00 € / komad)
2.595,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Sonel MPI-520 tester za instalacije

  • Mjerenje impedance petlje s max. 41 A na 415V
  • Mjerenje petlje čak i bez aktiviranja RDC-a
  • Izračun kratkog spoja
  • Mjerenje izolacijskog otpora sa max. 1000V do 10GΩ
  • Mjerenje otpornosti zaštitnog vodiča s ± 200mA
  • RCD / FI test tipa AC, A i B do 1000 mA
  • mjerenje zemlja
  • TRMS mjerenje struje do 400 A.
  • Mjerenje izmjeničnog napona i do 500 V.
  • Djelotvoran, prividan i Mjerenje reaktivne snage, uključujući cosϕ

Tehnički podaci

  • Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: razlučivost: 0,01 Ω, točnost: ± (5% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 20.0 ... 199.9 Ω: razlučivost: 0.1 Ω, točnost: ± (5% vM + 3 znamenke); Mjerenje impedancije raspona ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: razlučivost: 1 Ω, točnost: ± (5% vM + 3 znamenke); Raspon napona: 95… 270 V za ZL-PE, ZL-N i 95… 440 V za ZL-L; Frekvencija: 45… 65 Hz; Mjerenje impedancije raspona ZL-PE bez aktiviranja RCD-a 0,00 ... 19,99 Ω: rezolucija: 0,01 Ω, točnost: ± (6% vM + 10 znamenki); Mjerenje impedancije raspona ZL-PE bez isključivanja RCD-a 20 ... 199Ω: rezolucija: 0.1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje impedancije raspona ZL-PE bez isključivanja RCD 200 ... 1999Ω: rezolucija: 1 Ω, točnost: ± (6% vM + 5 znamenki); Mjerenje opsega otpora zemlje RE: 0,00 ... 9,99 Ω: razlučivost: 0,01 Ω, točnost: ± (2% vM + 4 znamenke); Mjerenje opsega otpora zemlje RE: 10,00 ... 99,9 Ω: rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Mjerenje opsega otpora zemlje RE: 100 ... 999 Ω: razlučivost: 1 Ω, točnost: ± (2% vM + 3 znamenke); Mjerenje opsega otpora zemlje RE: 1,00 ... 1,99 kΩ: razlučivost: 0,01 kΩ, točnost: ± (2% vM + 3 znamenke); Vrijeme uključivanja RCDnormalno 0,5 * U: Raspon: 0 ... 300 ms, razlučivost: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 1 * In: Raspon: 0 ... 300 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 2 * In: Raspon: 0 ... 150ms, razlučivost: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDnormalno 5 * In: Raspon: 0 ... 40 ms: Rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme isključivanja RCDselektiv 0,5 * U: Raspon: 0 ... 500 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 1 * U: područje: 0 ... 500 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 2 * U: Opseg: 0 ... 200 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Vrijeme uključivanja RCDselektiv 5 * U: područje: 0 ... 150 ms, rezolucija: 1 ms, točnost: [± (2% vM + Dvije znamenke), RCD In = 10mA u. 0,5 * u ± (2% vM) + 3 znamenke)]; Isključna struja RCD tipa AC 10 mA: područje: 3.3 ... 10.0 mA, razlučivost: 0.1 mA, mjerna struja: 0.3 ... 1.0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 30 mA: Raspon: 9,0 ... 30,0 mA, rezolucija: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5%; U pokretu struje RCD tipa AC 100 mA: raspon: 33.0 ... 100.0 mA, razlučivost: 0.1 mA, mjerna struja: 0.3 ... 1.0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 300 mA: Raspon: 90 ... 300,0 mA, razlučivost: 1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 500 mA: Raspon: 150 ... 500,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tipa AC 1000 mA: Raspon: 330 ... 1000 mA, rezolucija: 0,1 mA, mjerna struja: 0,3 ... 1,0xIn, točnost: ± 5% In; Spojna struja RCD tip A 10 mA: područje: 4 ... 20,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,4 ... 2,0xIn, točnost: ± 10% U; Spojna struja RCD tip A 30 mA: područje: 12 ... 42,0 mA, razlučivost: 0,1 mA, mjerna struja: 0,4 ... 1,4xIn, točnost: ± 10% In; Isključna struja RCD tip A 100 mA: područje: 40, .. 140,0 mA, razlučivost: 1 mA, mjerna struja: 0,4 ... 1,4xIn, točnost: ± 10% U; Spojna struja RCD tip A 300 mA: Raspon: 120 ... 420 mA, razlučivost: 1 mA, mjerna struja: 0,4 ... 1,4xIn, točnost: ± 10% U; Spojna struja RCD tip A 500 mA: Raspon: 200 ... 700 mA, razlučivost: 1 mA, mjerna struja: 0,4 ... 1,4xIn, točnost: ± 10% U; RCD tip B: vidi tehnički list; Nominalni raspon izolacijskog otpora 50 V: 50 kΩ ... 250 MΩ; Nominalni raspon izolacijskog otpora 100 V: 100 kΩ ... 500 MΩ; Nazivni raspon izolacijskog otpora 250 V: 250 kΩ ... 1 GΩ; Nominalni raspon izolacijskog otpora 500 V: 500 kΩ ... 2 GΩ; Nominalni raspon izolacijskog otpora 1000 V: 1 MΩ ... 3 GΩ; Raspon mjerenja izolacijskog otpora 0 ... 1999 kΩ: Rezolucija: 1 kΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 2,00 ... 19,99 MΩ: razlučivost: 0,01 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 20 ... 199 MΩ: Rezolucija: 0,1 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 200 ... 999 MΩ: Rezolucija: 1 MΩ, točnost: ± (3% vM + 8 znamenki); Raspon mjerenja izolacijskog otpora 1,00 ... 3 GΩ: razlučivost: 0,01 GΩ, točnost: ± (4% vM + 6 znamenki); Prikaz faznog slijeda simbolom; Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 0,00 ... 19,99 Ω: Rezolucija: 0,01 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 20,00 ... 19,99 Ω: Rezolucija: 0,1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon mjerenja otpora zaštitnog vodiča ± 200 mA 200 ... 400 Ω: Rezolucija: 1 Ω, točnost: ± (2% vM + 3 znamenke); Raspon aktivne / jalove snage (P, Q, S): 0 ... 200kW; TRMS raspon struje: 0 ... 400A; Raspon izmjeničnog napona ULN: 0 ... 440V; Raspon frekvencija: 45 ... 65Hz; Raspon prikaza cos ϕ: 0,00 ... 1,00, razlučivost: 0,01
Vrsta proizvoda

tester za instalacije

tvornički standard (vlastiti)

Kategorija mjerenja

CAT IV 300 V

Sučelja

1x USB

dim.

(D x Š x V) 310 x 455 x 180 mm

Težina

6.4 kg

IP54

Mjerno područje (VDE)

otpornost izolacije

klizna impedancija

impedancija linije

radna snaga

prividna snaga

jalova snaga

faktor snage

otpor

otpornost zaštitnog vodiča

dodirna struja

napon

struja

frekvencija

Prikazati više
DIN standard

DIN IEC 60364

Vrsta prikaza

digitalni (LCD)

Širina

455 mm

Visina

180 mm

Dužina

310 mm

Napajanje

baterijsko napajanje

Memorija (mjesta)

300

Memorija

da

Tip

MPI-520

VDE standard

0100

Određene značajke

RCD/FI test

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1427978 Sonel MPI-520 tester za instalacije VDE standard 0100

Upute za rad i sigurnost

Upute za rad i sigurnost 1427978 Sonel MPI-520 tester za instalacije VDE standard 0100

Opis

MPI-520 je univerzalno primjenjivi ispitni uređaj DIN VDE 0100/0105 tvrtke Sonel za cjeloviti pregled električnih instalacija, kao i industrijskih postrojenja svih vrsta. Opsežna mjerenja za sve RCD tipove (A, AC, B), kao i mjerenja snage, određivanje cos ϕ prema TRMS mjerenje struje do 400A i mjerenje napona izmjenične struje do 500 V spadaju u proširene funkcije velike MPI serije. Glavni unos podataka sada je moguć i putem Bluetooth tipkovnice na licu mjesta

Ovaj tekst je strojno preveden.

Izvedba

  • Čvrsto kućište zaštićeno gumom IP54
  • CAT IV 300V
  • Probni vodi
  • Sonda
  • Pribor za mjerenje uzemljenja poput pomoćnih elektroda i mjernih vodova na vretenima
  • Strujne stezaljke za analizu performansi
  • Univerzalni trofazni pribor kao što je adapter CEE 16A i. 32A 4- ili 5-pinski
  • Uni-zaštitni kontaktni adapter
  • USB kabel
  • Torbica za nošenje
  • Baterije
  • Protokolni softver Sonel Reader

Isporuka uključuje

  • Sonel MPI-520 VDE uređaj za ispitivanje
